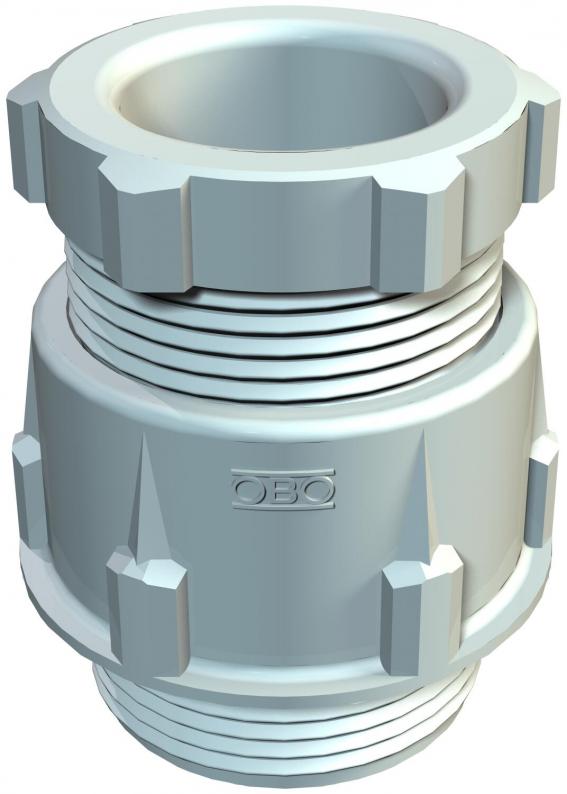

Konusna uvodnica, PG navoj, svijetlo siva

Type 106 PG9

Item no. 2036096

EAN 4012195172215

Podatkovni list (PDF)

Izjava o sukladnosti (PDF)

RoHS Izjava o sukladnosti (PDF)

REACH Izjava o sukladnosti (PDF)

Show all variants

Item no. / Type

2036096 / 106 PG9

Navoj

Pg 9

Smallest selling unit: 50 Komada

Komada

Description

Standardna kabelska uvodnica oblika A prema DIN 46320 s jednostrukim brtvenim prstenom od NR/SBR.
PG priključni navoj prema DIN 40430.
Stupanj zaštite: s brtvenim prstenom IP65, bez brtvenog prstena IP54.
Napomena: kabelske uvodnice od polistirola lagano pritegnuti - opasnost od pucanja!
otporno na udarce

Technical data

Dimenzije

Duljina	21,5 mm
Širina	21,5 mm
Visina	30 mm
Mjera D1	7 mm
Mjera D2	21,5 mm
Mjera D3	10,5 mm
Mjera G	Pg9 mm
Dimenzija L maks.	25 mm
Mjera L1	8 mm
Mjera L2	14 mm
Mjera L3	5 mm
Mjera L4	9 mm
Mjera D4	11 mm

Tehnički podaci

otporno na udarce	ne
bez halogena	da
ojačano staklenim vlaknima	ne
zaštićeno od eksplozije	ne
Mogućnost rasterećenja	ne
Stupanj zaštite	IP65
Navoj	Pg 9
Za Ex-područje	bez
Vrsta navoja	PG
Zaštita od savijanja	ne
S protumaticom	ne
Višestruka brtva	ne
Vrsta brtve	Brtveni prsten
Djeljiva kabelska uvodnica	ne
za EX-područje plin	bez
za EX-područje prašina	bez
Nazivna veličina navoja	9
Nepropusno područje D, min.	4,5 mm
Nepropusno područje D, maks.	7 mm
Izvedba	ravno
Sukladno ROHS-u	da
Duljina navoja	8 mm
Širina ključa 1	19 mm
Širina ključa 2	16 mm
Dimenzija	PG9
Materijal	Polistirol
Boja	svijetlo siva; RAL 7035
Serija proizvoda	V-TEC

Environmental Data

Pakiranje u potpunosti od recikliranog kartona	da
Pakiranje bez plastike	da

CO2 otisak (GWP) od kolijevke do vrata	0,0162 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	0,0162 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Komad
Declared Unit Quantity (LCA)	1
