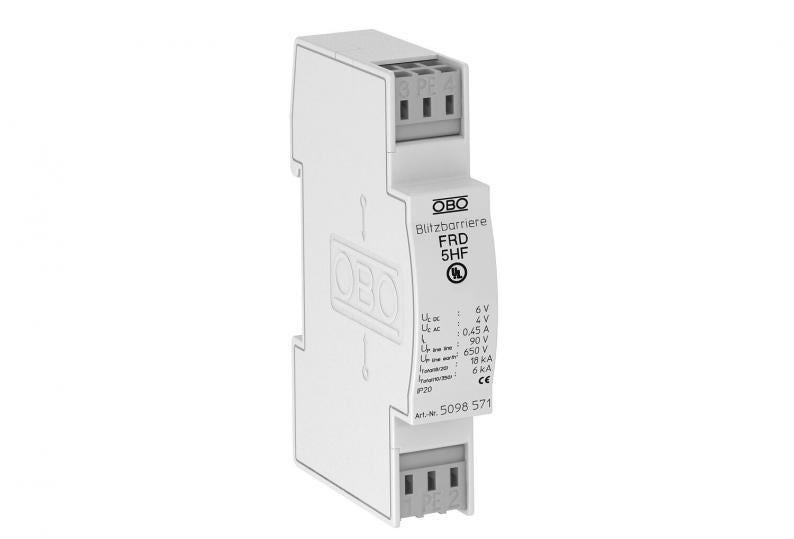

Kombinirana zaštita za dvožilne sustave s primjenom VF tehnici 5 V
Type FRD 5 HF
|Item no. 5098571
|EAN 4012195578345
Item no. / Type
5098571 / FRD 5 HF
Broj polova
2
Utični sustav
Stezaljka
Najviši trajni napon AC
4 V
Najviši trajni napon DC
6 V
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Zaštita od prenapona za mjernu, upravljačku i regulacijsku tehniku.
• Osnovna, srednja i fina zaštita
• Dvostupanjski zaštitni sklop s visokim kapacitetom odvodnje
• Visoka prijenosna frekvencija do 100 MHz
• Univerzalan za sve sabirne sustave (npr. profibus)
• Sa stezaljkama

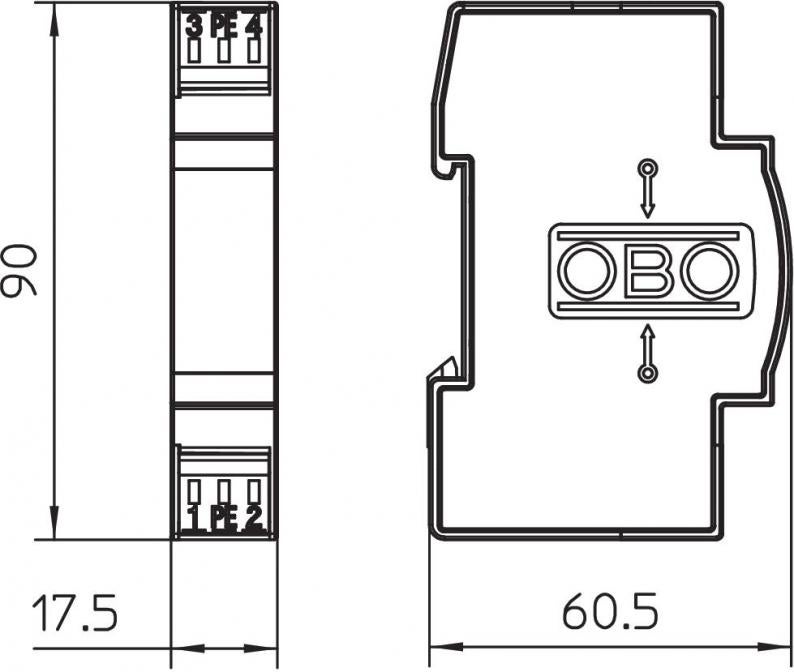

• Širine 17,5 mm
Primjena: univerzalna primjena na 35 mm montažnim profilima u svakom uobičajenom razvodnom ormaru.
• Osnovna, srednja i fina zaštita
• Dvostupanjski zaštitni sklop s visokim kapacitetom odvodnje
• Visoka prijenosna frekvencija do 100 MHz
• Univerzalan za sve sabirne sustave (npr. profibus)
• Sa stezaljkama
• Širine 17,5 mm
Primjena: univerzalna primjena na 35 mm montažnim profilima u svakom uobičajenom razvodnom ormaru.
Technical data
Tehnički podaci
| Broj polova | 2 |
|---|---|
| Dojavni kontakt | ne |
| Utični sustav | Stezaljka |
| Razina zaštite linija - linija | <90 V |
| Razina zaštite linija - zemlja | <650 V |
| Stupanj zaštite | IP20 |
| Ispitna norma | IEC 61643-21 |
| Serijski otpor po žili | 2,2 Ω ± 10 % |
| Nazivni napon | 5 V |
| Kapacitet (žila-žila) | <40 pF |
| Kapacitet (žila-zemlja) | <40 pF |
| Uzemljenje preko: | stezaljka |
| Izvedba testirana na eksplozije | ne |
| Otpor instalacije | >10 MΩ |
| Priključak oplete | ne |
| Jakost udarne struje žila-žila | C2: 18 kV / 9 kA (8/20µs) |
| Jakost udarne struje žila-zemlja | C2: 18 kV / 9 kA (8/20µs) |
| Ukupna nazivna odvodna struja (10/350) | D1: 6 kA |
| Ukupna nazivna odvodna struja (8/20) | 18 kA |
| Nazivna strujna opterećenja DC | 0,45 A |
| Nazivna strujna opterećenja AC | 0,32 A |
| Kontrola odvodnika | ne |
| Najviši trajni napon AC | 4 V |
| Najviši trajni napon DC | 6 V |
| Nazivna odvodna struja (8/20 µs) | 9 kA |
| Odobrenja | UL |
| Granična frekvencija | 100 MHz |
| SPD sukladno IEC 61643-21 | Razred I+II+III / D1+C2+C1 |
| Kategorie | Tip 1+2+3 / D1+C2+C1 |
| Sukladno ROHS-u | da |
| LPZ | 0→3 |
| Impulsna struja | 3 kA |
| Uneseno prigušenje (insertion loss) | ≤3 dB |
| Razvodni ormar TE (17,5 mm) | 1 |
| Maks. presjek krutog priključka | 2,5 mm² |
| Min. presjek višežičnog priključka | 0,14 mm² |
| Maks. presjek višežičnog priključka | 2,5 mm² |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 80 °C |
| Dimenzija | 5V AC |
Mogućnosti priključka
| Min. presjek krutog priključka | 0,14 mm² |
|---|---|
| Min. presjek fleksibilnog priključka | 0,14 mm² |
| Maks. presjek fleksibilnog priključka. | 2,5 mm² |
Environmental Data
| Pakiranje bez plastike | da |
|---|
| CO2 otisak (GWP) od kolijevke do vrata | 0,1623 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,1623 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Komad |
| Declared Unit Quantity (LCA) | 1 |
