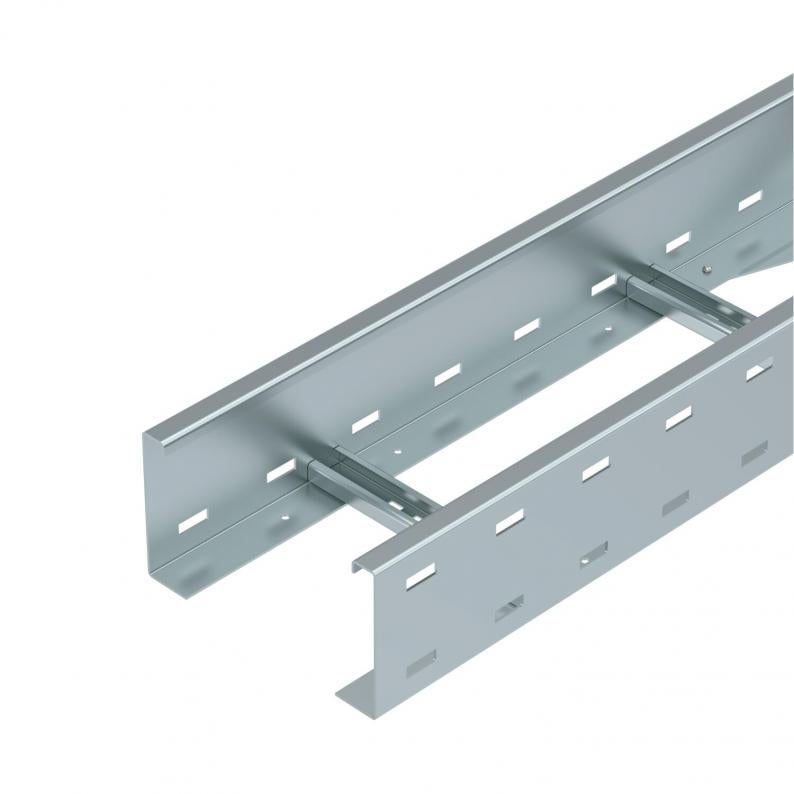

Kabelske ljestve za velike raspone WKLG 110 FS

Kabelske ljestve za velike raspone WKLG 110 FS

Type WKLG 1120 FS
|
Item no. 6311008
|
EAN 4012196883035
Show all variants
Item no. / Type
Duljina
Širina
Debljina stranice

Smallest selling unit: 6 m

m

Description

Kabelske ljestve za velike raspone s perforiranim stranicama, visine 110 mm. Pričvršćivanje kabela i vodova obujmicom tipa 2056.
Zaštita od elektromagnetskog zračenja bez poklopca 10 dB, s poklopcem 15 dB.

Uzdužne spojnice tipa WRVL 160 se moraju posebno naručiti.

  • elektromagnetska podnošljivost
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • UKCA Izjava o sukladnosti
  • Kabelske ljestve za velike raspone, visine 110 mm
  • Širina proreza 16-17 mm
  • Deklaracija ekološkog proizvoda (EPD)
  • Ugljični otisak (PCF)

Technical data

Dimenzije

Duljina6000 mm
Širina200 mm
Visina110 mm
Mjera L6000 mm
Mjera B200 mm
Mjera utora prečke17,00

Tehnički podaci

Očuvanje funkcijene
Bočna perforacijada
Izvedba velikog rasponada
Korisni presjek186 cm²
Nehrđajući plemeniti čelik, obrađenne
Korisni presjek18600 mm²
Izvedba prečkiPerforiran profil
Izvedba bočne straniceProfil (otvoren)
Pričvršćenje prečkepotpuno zakovan
Dimenzije110 x 200
Sukladno ROHS-uda
Debljina stranice2 mm
Dimenzija110x200x6000
Površinapocinčano
MaterijalČelik
Bojacink
Serija proizvodaWKLG-serija

Opterećenja

Razmak podupiranja 3,0m2,5 kN/m
Razmak podupiranja 3,5m1,98 kN/m
Razmak podupiranja 4,0m1,6 kN/m
Razmak podupiranja 4,5m1,31 kN/m
Razmak podupiranja 5,0m1,1 kN/m
Razmak podupiranja 6,0m0,8 kN/m
Razmak podupiranja 7,0m0,4 kN/m
Dijagram opterećenja kabelskih ljestvi za velike raspone tipa WKLG 110

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka

Razmak podupiranja u m

Savijanje drške u mm kod dopuštenog kN/m

Krivulja opterećenja kod ispitivanja

Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm

Krivulja savijanja stranice ovisno o razmaku nosača

Environmental Data

EPD Verifiedda
Datum isteka EPD10.07.2029
Broj deklaracije EPDEPD-KTO-17.0
EPD standard / LCA standard (norme)DIN EN ISO 14025,EN 15804 + A2
CO2 otisak (GWP) od kolijevke do vrata13,5242 kg CO2e / 1 Metar
CO₂ Footprint (GWP)13,5242 kg CO₂e
Datum utvrđivanja CO2 vrijednosti2025-05-14T00:00:00.000+0200
Declared Unit (LCA)Metar
Declared Unit Quantity (LCA)1

Accessories

Dodatni pribor sustava

Item no. 6227422

Poklopac
Type
WDRL 1116 20 FS

Smallest selling unit: 3 m

m

Item no. 6091164

Uzdužna spojnica FS
Type
WRVL 110 FS

Smallest selling unit: 2 Komada

Komada

Item no. 6091377

Kutna spojnica 110 FS
Type
WRWVK 110 FS

Smallest selling unit: 2 Komada

Komada

Downloads

0 selected

Podatkovni list (1)
Izjave (5)
Certifikati (1)
Upute i pomoći (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)

Variants

Širina
WKLG 1120 FS
Item no.
6311008
Duljina
6000
Širina
200
Očuvanje funkcije
ne
Debljina stranice
2
WKLG 1130 FS
Item no.
6311012
Duljina
6000
Širina
300
Očuvanje funkcije
ne
Debljina stranice
2
WKLG 1140 FS
Item no.
6311016
Duljina
6000
Širina
400
Očuvanje funkcije
ne
Debljina stranice
2
WKLG 1150 FS
Item no.
6311020
Duljina
6000
Širina
500
Očuvanje funkcije
ne
Debljina stranice
2
WKLG 1160 FS
Item no.
6311024
Duljina
6000
Širina
600
Očuvanje funkcije
ne
Debljina stranice
2
