Kabelske ljestve za velike raspone WKL 200 FT
Type WKL 2020 FT
|Item no. 6232102
|EAN 4012196614844
Item no. / Type
Duljina
Širina
Debljina stranice
Smallest selling unit: 6 m
6m
m
Description
WKL 200 = kabelske ljestve za velike raspone visina 200 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 10 dB, s poklopcem 15 dB.
Zaštita od elektromagnetskog zračenja bez poklopca 10 dB, s poklopcem 15 dB.
Uzdužne spojnice tip WRV 200 naručiti posebno.
Technical data

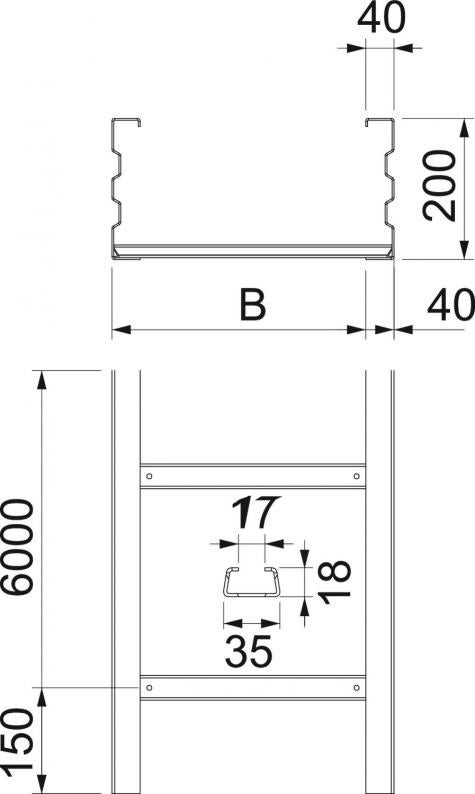

Dimenzije
| Duljina | 6000 mm |
|---|---|
| Širina | 200 mm |
| Visina | 200 mm |
| Mjera L | 6000 mm |
| Mjera B | 200 mm |
| Mjera utora prečke | 17,00 |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Bočna perforacija | da |
| Izvedba velikog raspona | da |
| Korisni presjek | 344 cm² |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Korisni presjek | 34400 mm² |
| Izvedba prečki | Neperforiran profil |
| Pričvršćenje prečke | zavareno |
| Dimenzije | 200x200 |
| Sukladno ROHS-u | da |
| Debljina stranice | 2,5 mm |
| Dimenzija | 200x200x6000 |
| Površina | vruće pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Serija proizvoda | WKL-Serie |
Opterećenja
| Razmak podupiranja 6,0m | 3 kN/m |
|---|---|
| Razmak podupiranja 7,0m | 2,5 kN/m |
| Razmak podupiranja 8,0m | 2 kN/m |
| Razmak podupiranja 9,0m | 1,4 kN/m |
| Razmak podupiranja 10,0m | 1 kN/m |

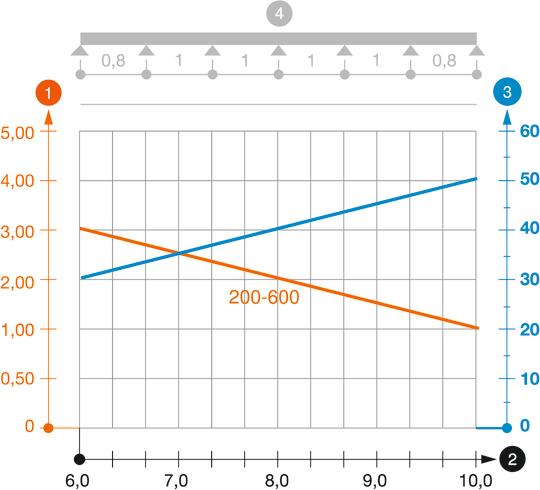

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača
Environmental Data
| EPD Verified | da |
|---|---|
| Datum isteka EPD | 10.07.2029 |
| Broj deklaracije EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norme) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 otisak (GWP) od kolijevke do vrata | 26,6429 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 26,6429 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metar |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Dodatni pribor sustava
Article
Type
Item no.
Amount
WRWV 200 I FT
6232612
Smallest selling unit: 4 Komada
4Komada
Komada
Item no. 6232612
Kutna spojnica 45°, horizontalna unutarnja 200 FTType
WRWV 200 I FT
Smallest selling unit: 4 Komada
4Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Izjave (5)
Upute i pomoći (2)
Slike proizvoda (3)
Preuzimanja 3D podataka (2)
Variants
Type
Duljina
Širina
Očuvanje funkcije
Debljina stranice
Item no.
WKL 2020 FT
6000
200
ne
2,5
6232102
WKL 2030 FT
6000
300
ne
2,5
6232104
WKL 2040 FT
6000
400
ne
2,5
6232106
WKL 2050 FT
6000
500
ne
2,5
6232108
WKL 2060 FT
6000
600
ne
2,5
6232110
Širina
WKL 2020 FT
Item no.
6232102
Duljina
6000
Širina
200
Očuvanje funkcije
ne
Debljina stranice
2,5
WKL 2030 FT
Item no.
6232104
Duljina
6000
Širina
300
Očuvanje funkcije
ne
Debljina stranice
2,5
WKL 2040 FT
Item no.
6232106
Duljina
6000
Širina
400
Očuvanje funkcije
ne
Debljina stranice
2,5
WKL 2050 FT
Item no.
6232108
Duljina
6000
Širina
500
Očuvanje funkcije
ne
Debljina stranice
2,5
WKL 2060 FT
Item no.
6232110
Duljina
6000
Širina
600
Očuvanje funkcije
ne
Debljina stranice
2,5
