Kabelske ljestve s trapeznim prečkama, ALU

Kabelske ljestve s trapeznim prečkama, ALU

Type SL 62 500 ALU
Item no. 7099760
EAN 4012196510030
Show all variants
Item no. / Type
Duljina
Širina
Debljina stranice

This item is a discontinued product!

Smallest selling unit: 3 m

m

Description

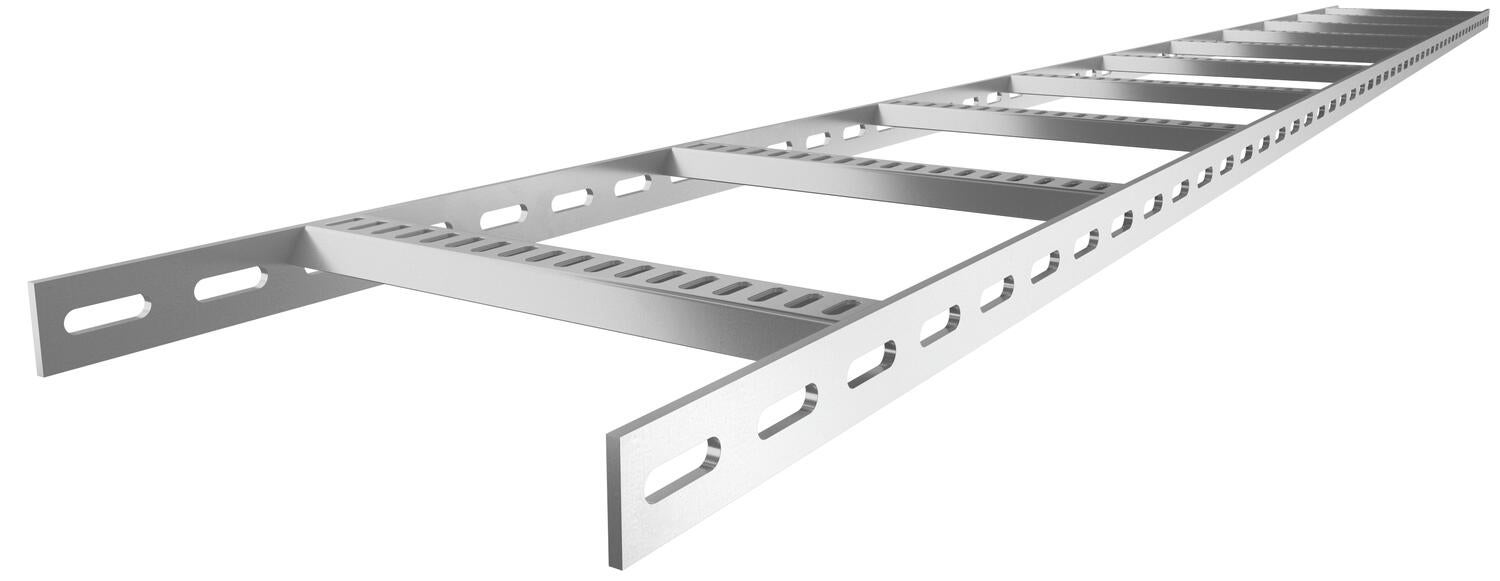

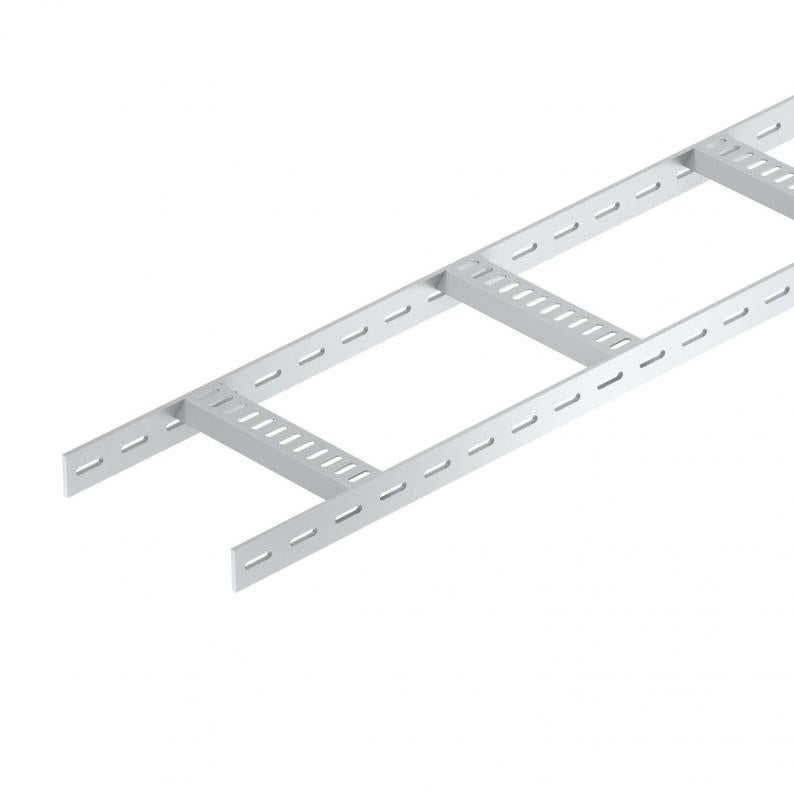

Kabelske ljestve za brodogradnju s perforiranim stranicama visine 40 mm, sa zavarenim perforiranim trapeznim prečkama otvorenim prema dolje.

Kabelske ljestve za brodogradnju od čistog čelika dostupne su na upit.

  • Det Norske Veritas
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • Ugljični otisak (PCF)

Technical data

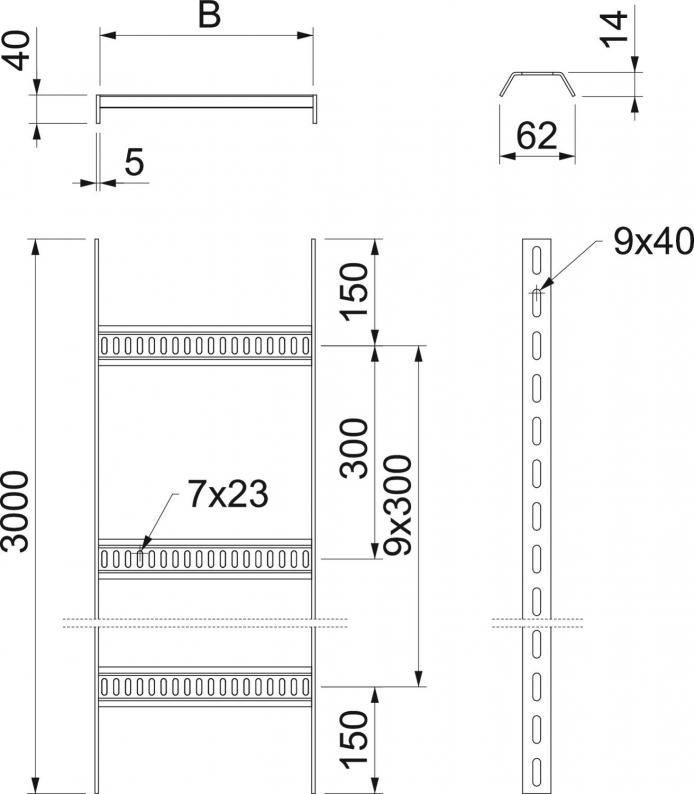

Dimenzije

Duljina3000 mm
Širina500 mm
Visina40 mm
Mjera B510 mm

Tehnički podaci

Očuvanje funkcijene
Bočna perforacijada
Izvedba velikog rasponane
Nehrđajući plemeniti čelik, obrađenne
Razmak prečki300 mm
Izvedba prečkiPerforiran profil
Izvedba bočne straniceplosnati profil
Pričvršćenje prečkezavareno
Sukladno ROHS-uda
Debljina stranice5 mm
Dimenzija40x510x3000
Površinabajcano
MaterijalAluminij
Bojasrebrna
Serija proizvodaSerija SL

Opterećenja

Razmak podupiranja 1,5m1,4 kN/m
Razmak podupiranja 2,0m0,65 kN/m
Razmak podupiranja 2,5m0,35 kN/m
Razmak podupiranja 3,0m0,2 kN/m
Dijagram opterećenja kabelskih ljestvi tipa SL62 ALU

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka

Razmak podupiranja u m

Savijanje drške u mm kod dopuštenog kN/m

Krivulja opterećenja kod ispitivanja

Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm

Krivulja savijanja stranice ovisno o razmaku nosača

Environmental Data

CO2 otisak (GWP) od kolijevke do vrata24,3377 kg CO₂e / 1 Metar
CO₂ Footprint (GWP)24,3377 kg CO₂e
Datum utvrđivanja CO2 vrijednosti2025-04-02T00:00:00.000+0200
Declared UnitMetar
Declared Unit Quantity1

Downloads

0 selected

Podatkovni list (1)
Katalozi i brošure (2)
Izjave (4)
Upute i pomoći (1)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)

Variants

Širina
SL 62 500 ALU
Item no.
7099760
Duljina
3000
Širina
500
Očuvanje funkcije
ne
Debljina stranice
5
SL 62 600 ALU
Item no.
7099762
Duljina
3000
Širina
600
Očuvanje funkcije
ne
Debljina stranice
5
