Kabelske ljestve LG 110, 3 m VS FT
Type LG 112 VS 3 FT
|Item no. 6216423
|EAN 4012195065210
Item no. / Type
Duljina
Širina
Debljina stranice
Smallest selling unit: 3 m
3m
m
Description
Kabelske ljestve s perforiranim stranicama u visini 110 mm s C-profil prečkama koje su otvorene prema gore
Zaštita od elektromagnetskog zračenja bez poklopca 10 dB, s poklopcem 15 dB.
Zaštita od elektromagnetskog zračenja bez poklopca 10 dB, s poklopcem 15 dB.
Kabelske ljestve isporučuju se sklopljene.
Odgovarajuće obujmice tipa 2056 možete naći u sustavima vertikalnih ljestvi.
Technical data
Dimenzije
| Duljina | 3000 mm |
|---|---|
| Širina | 200 mm |
| Visina | 110 mm |
| Mjera B | 200 mm |
| Mjera utora prečke | 16,50 |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Bočna perforacija | da |
| Izvedba velikog raspona | ne |
| Korisni presjek | 188 cm² |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Korisni presjek | 18800 mm² |
| Razmak prečki | 300 mm |
| Izvedba prečki | Perforiran profil |
| Izvedba bočne stranice | plosnati profil |
| Pričvršćenje prečke | zakovano |
| Dimenzije | 110x200x3000 |
| Sukladno ROHS-u | da |
| Debljina stranice | 1,5 mm |
| Dimenzija | 110x200x3000 |
| Površina | vruće pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Serija proizvoda | Serija LG |
Opterećenja
| Razmak podupiranja 2,0m | 3,1 kN/m |
|---|---|
| Razmak podupiranja 2,5m | 2 kN/m |
| Razmak podupiranja 3,0m | 1,4 kN/m |
| Razmak podupiranja 3,5m | 0,9 kN/m |
| Razmak podupiranja 4,0m | 0,65 kN/m |
| Razmak podupiranja 4,5m | 0,55 kN/m |
| Razmak podupiranja 5,0m | 0,5 kN/m |
| Razmak podupiranja 6,0m | 0,15 kN/m |

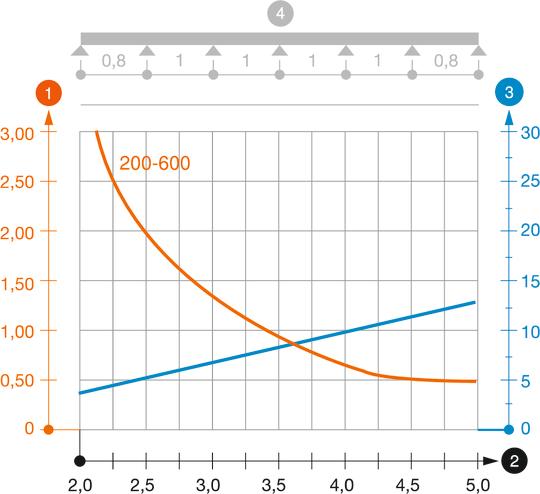

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača
Environmental Data
| EPD Verified | da |
|---|---|
| Datum isteka EPD | 10.07.2029 |
| Broj deklaracije EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norme) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 otisak (GWP) od kolijevke do vrata | 8,764 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 8,764 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metar |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Dodatni pribor sustava
Article
Type
Item no.
Amount
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (3)
Izjave (5)
Upute i pomoći (2)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Variants
Type
Duljina
Širina
Očuvanje funkcije
Debljina stranice
Površina
Materijal
Item no.
LG 112 VS 3 FT
3000
200
ne
1,5
vruće pocinčano
Čelik
6216423
LG 113 VS 3 FT
3000
300
ne
1,5
vruće pocinčano
Čelik
6216426
LG 114 VS 3 FT
3000
400
ne
1,5
vruće pocinčano
Čelik
6216429
LG 115 VS 3 FT
3000
500
ne
1,5
vruće pocinčano
Čelik
6216432
LG 116 VS 3 FT
3000
600
ne
1,5
vruće pocinčano
Čelik
6216435
Širina
LG 112 VS 3 FT
Item no.
6216423
Duljina
3000
Širina
200
Očuvanje funkcije
ne
Debljina stranice
1,5
Površina
vruće pocinčano
Materijal
Čelik
LG 113 VS 3 FT
Item no.
6216426
Duljina
3000
Širina
300
Očuvanje funkcije
ne
Debljina stranice
1,5
Površina
vruće pocinčano
Materijal
Čelik
LG 114 VS 3 FT
Item no.
6216429
Duljina
3000
Širina
400
Očuvanje funkcije
ne
Debljina stranice
1,5
Površina
vruće pocinčano
Materijal
Čelik
LG 115 VS 3 FT
Item no.
6216432
Duljina
3000
Širina
500
Očuvanje funkcije
ne
Debljina stranice
1,5
Površina
vruće pocinčano
Materijal
Čelik
LG 116 VS 3 FT
Item no.
6216435
Duljina
3000
Širina
600
Očuvanje funkcije
ne
Debljina stranice
1,5
Površina
vruće pocinčano
Materijal
Čelik
