Kabelske ljestve LCIS110, 6 m, C30 FT
Type LCIS 1120 6 FT
Item no. 6209820
EAN 4012196431632
Item no. / Type
Duljina
Širina
Debljina stranice
Smallest selling unit: 6 m
6m
m
Description
Kabelske ljestve visine 110 mm sa zavarenim, prema gore otvorenim prečkama od profila C30. Zaobljena bočna stranica služi za ojačanje i kao zaštita rubova. Pričvršćivanje na konzolu izvodi se stezaljkama tipa LKS 40. Dimenzija proreza prečke iznosi 16,5 mm, odgovarajuća obujmica je tip 2056.
Zaštita od elektromagnetskog zračenja bez poklopca 10 dB, s poklopcem 15 dB.
Zaštita od elektromagnetskog zračenja bez poklopca 10 dB, s poklopcem 15 dB.
Technical data
Dimenzije
| Duljina | 6000 mm |
|---|---|
| Širina | 200 mm |
| Visina | 110 mm |
| Mjera B | 200 mm |
| Mjera utora prečke | 17,00 |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Bočna perforacija | da |
| Izvedba velikog raspona | ne |
| Korisni presjek | 180 cm² |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Korisni presjek | 18000 mm² |
| Razmak prečki | 300 mm |
| Izvedba prečki | Perforiran profil |
| Izvedba bočne stranice | plosnati profil |
| Pričvršćenje prečke | zavareno |
| Sukladno ROHS-u | da |
| Debljina stranice | 1,5 mm |
| Dimenzija | 110x200x6000 |
| Površina | vruće pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Serija proizvoda | Serija LCIS |
Opterećenja
| Razmak podupiranja 2,0m | 3 kN/m |
|---|---|
| Razmak podupiranja 2,5m | 2 kN/m |
| Razmak podupiranja 3,0m | 1,4 kN/m |
| Razmak podupiranja 3,5m | 1,05 kN/m |
| Razmak podupiranja 4,0m | 0,8 kN/m |
| Razmak podupiranja 4,5m | 0,7 kN/m |
| Razmak podupiranja 5,0m | 0,65 kN/m |
| Razmak podupiranja 6,0m | 0,35 kN/m |

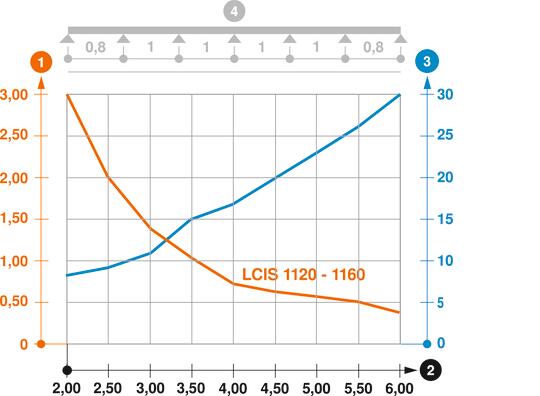

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača
Environmental Data
| CO2 otisak (GWP) od kolijevke do vrata | 8,8168 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 8,8168 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metar |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Datum isteka EPD | 10.07.2029 |
| Broj deklaracije EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Dodatni pribor sustava
Article
Type
Item no.
Amount
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (3)
Izjave (5)
Upute i pomoći (2)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Variants
Type
Duljina
Širina
Očuvanje funkcije
Debljina stranice
Item no.
LCIS 1120 6 FT
6000
200
ne
1,5
6209820
LCIS 1130 6 FT
6000
300
ne
1,5
6209822
LCIS 1140 6 FT
6000
400
ne
1,5
6209824
LCIS 1145 6 FT
6000
450
ne
1,5
6209825
LCIS 1150 6 FT
6000
500
ne
1,5
6209826
LCIS 1160 6 FT
6000
600
ne
1,5
6209828
Širina
LCIS 1120 6 FT
Item no.
6209820
Duljina
6000
Širina
200
Očuvanje funkcije
ne
Debljina stranice
1,5
LCIS 1130 6 FT
Item no.
6209822
Duljina
6000
Širina
300
Očuvanje funkcije
ne
Debljina stranice
1,5
LCIS 1140 6 FT
Item no.
6209824
Duljina
6000
Širina
400
Očuvanje funkcije
ne
Debljina stranice
1,5
LCIS 1145 6 FT
Item no.
6209825
Duljina
6000
Širina
450
Očuvanje funkcije
ne
Debljina stranice
1,5
LCIS 1150 6 FT
Item no.
6209826
Duljina
6000
Širina
500
Očuvanje funkcije
ne
Debljina stranice
1,5
LCIS 1160 6 FT
Item no.
6209828
Duljina
6000
Širina
600
Očuvanje funkcije
ne
Debljina stranice
1,5
