Kabelske ljestve LCIS 60, 3 m C30 FS
Type LCIS 630 3 FS
Item no. 6209612
EAN 4012196487585
Item no. / Type
Duljina
Širina
Debljina stranice
Smallest selling unit: 3 m
3m
m
Description

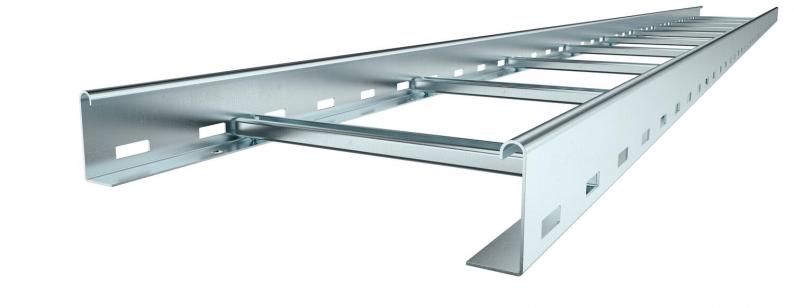

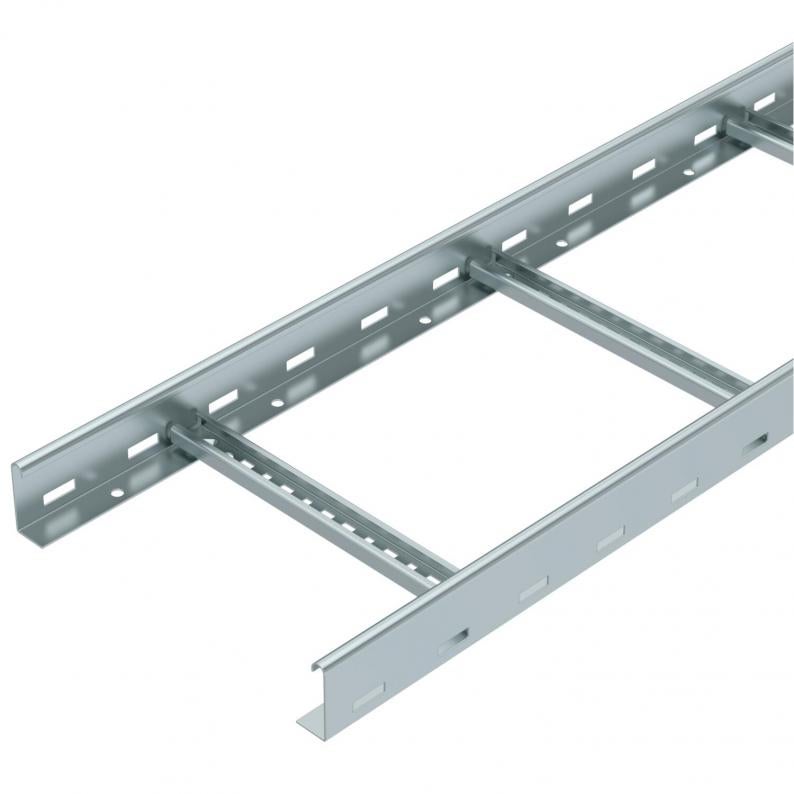

Kabelske ljestve visine 60 mm sa zavarenim, prema gore otvorenim prečkama od profila C30. Zaobljena bočna stranica služi za ojačanje i kao zaštita rubova. Pričvršćivanje na konzolu izvodi se stezaljkama tipa LKS 40. Dimenzija proreza prečke iznosi 16,5 mm, odgovarajuća obujmica je tip BS-H.....
Zaštita od elektromagnetskog zračenja bez poklopca 10 dB, s poklopcem 15 dB.
Zaštita od elektromagnetskog zračenja bez poklopca 10 dB, s poklopcem 15 dB.
Technical data

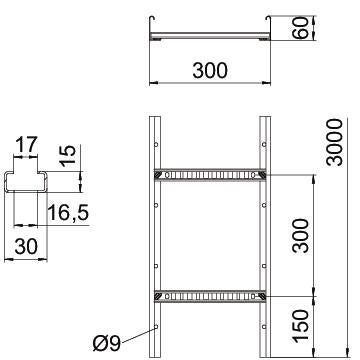

Dimenzije
| Duljina | 3000 mm |
|---|---|
| Širina | 300 mm |
| Visina | 60 mm |
| Mjera B | 300 mm |
| Mjera utora prečke | 17,00 |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Bočna perforacija | da |
| Izvedba velikog raspona | ne |
| Korisni presjek | 120 cm² |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Korisni presjek | 12000 mm² |
| Razmak prečki | 300 mm |
| Izvedba prečki | Perforiran profil |
| Izvedba bočne stranice | plosnati profil |
| Pričvršćenje prečke | zavareno |
| Sukladno ROHS-u | da |
| Debljina stranice | 1,5 mm |
| Dimenzija | 60x300x3000 |
| Površina | pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Serija proizvoda | Serija LCIS |
Opterećenja
| Razmak podupiranja 1,5m | 3,3 kN/m |
|---|---|
| Razmak podupiranja 2,0m | 2 kN/m |
| Razmak podupiranja 2,5m | 1,3 kN/m |
| Razmak podupiranja 3,0m | 1 kN/m |
| Razmak podupiranja 3,5m | 0,78 kN/m |
| Razmak podupiranja 4,0m | 0,4 kN/m |
| Razmak podupiranja 4,5m | 0,3 kN/m |
| Razmak podupiranja 5,0m | 0,2 kN/m |
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača
Environmental Data
| CO2 otisak (GWP) od kolijevke do vrata | 7,0024 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 7,0024 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metar |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Datum isteka EPD | 10.07.2029 |
| Broj deklaracije EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Dodatni pribor sustava
Article
Type
Item no.
Amount
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (3)
Izjave (5)
Upute i pomoći (2)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Variants
Type
Duljina
Širina
Očuvanje funkcije
Debljina stranice
Item no.
LCIS 620 3 FS
3000
200
ne
1,5
6209610
LCIS 630 3 FS
3000
300
ne
1,5
6209612
LCIS 640 3 FS
3000
400
ne
1,5
6209614
LCIS 650 3 FS
3000
500
ne
1,5
6209616
LCIS 660 3 FS
3000
600
ne
1,5
6209618
Širina
LCIS 620 3 FS
Item no.
6209610
Duljina
3000
Širina
200
Očuvanje funkcije
ne
Debljina stranice
1,5
LCIS 630 3 FS
Item no.
6209612
Duljina
3000
Širina
300
Očuvanje funkcije
ne
Debljina stranice
1,5
LCIS 640 3 FS
Item no.
6209614
Duljina
3000
Širina
400
Očuvanje funkcije
ne
Debljina stranice
1,5
LCIS 650 3 FS
Item no.
6209616
Duljina
3000
Širina
500
Očuvanje funkcije
ne
Debljina stranice
1,5
LCIS 660 3 FS
Item no.
6209618
Duljina
3000
Širina
600
Očuvanje funkcije
ne
Debljina stranice
1,5
