Kabelska uvodnica s maticom
Type V-TEC VM20+ OR
|Item no. 7205660
|EAN 4012196028238
Item no. / Type
Navoj
Smallest selling unit: 10 Komada
10Komada
Komada
Description
Kabelska uvodnica s metričkim navojem prema IEC 423 s montiranom maticom.
Za posebne zahtjeve u pogledu nepropusnosti. Rasterećenje, zaštita od zakretanja i nepropusnost u cijelom području zatezanja. Brtveni prsten od polikloroprena/akrilnitrilbutadin kaučuka. Naoštrena brtvena usnica na međukomadu, nije potreban brtveni prsten s navojem.
VDE-ispitano prema DIN EN 50262, stupanj zaštite IP 68 pri 5 bar 1 h.
Za očuvanje električne funkcije sukladno HRN DIN 4102 dio 12 u kombinaciji sa zatvorenim razvodnim kutijama FireBox T-serije.
Boja: pastelno-narančasta.
Za posebne zahtjeve u pogledu nepropusnosti. Rasterećenje, zaštita od zakretanja i nepropusnost u cijelom području zatezanja. Brtveni prsten od polikloroprena/akrilnitrilbutadin kaučuka. Naoštrena brtvena usnica na međukomadu, nije potreban brtveni prsten s navojem.
VDE-ispitano prema DIN EN 50262, stupanj zaštite IP 68 pri 5 bar 1 h.
Za očuvanje električne funkcije sukladno HRN DIN 4102 dio 12 u kombinaciji sa zatvorenim razvodnim kutijama FireBox T-serije.
Boja: pastelno-narančasta.
Technical data
Tehnički podaci
| otporno na udarce | ne |
|---|---|
| bez halogena | da |
| ojačano staklenim vlaknima | ne |
| Mogućnost rasterećenja | da |
| Stupanj zaštite | IP68 |
| Navoj | M20 x 1,5 |
| Za Ex-područje | bez |
| Vrsta navoja | metrički |
| Zaštita od savijanja | ne |
| S protumaticom | da |
| Višestruka brtva | ne |
| Kabelska uvodnica za plosnati kabel | ne |
| Djeljiva kabelska uvodnica | ne |
| za EX-područje plin | bez |
| za EX-područje prašina | bez |
| Navojni uspon | 1,5 mm |
| Nepropusno područje D, min. | 6 mm |
| Nepropusno područje D, maks. | 13 mm |
| Širina ključa | 24 |
| Mjera E1 (mm) | 27 mm |
| Mjera E2 | 27 mm |
| Sukladno ROHS-u | da |
| Duljina navoja | 9 mm |
| Širina ključa 1 | 24 mm |
| Širina ključa 2 | 24 mm |
| Nestabilan zakretni moment | 3,8 Nm |
| Temperaturno područje korištenja, min. | -20 °C |
| Temperaturno područje korištenja, maks. | 65 °C |
| vatrootporan | prema VDE 0471/DIN 695 dio 2-1, temperatura ispitivanja 650°C |
| Dimenzija | M20 |
| Materijal | Poliamid |
| Boja | narančasta; RAL 2003 |
| Serija proizvoda | FireBox T serija |

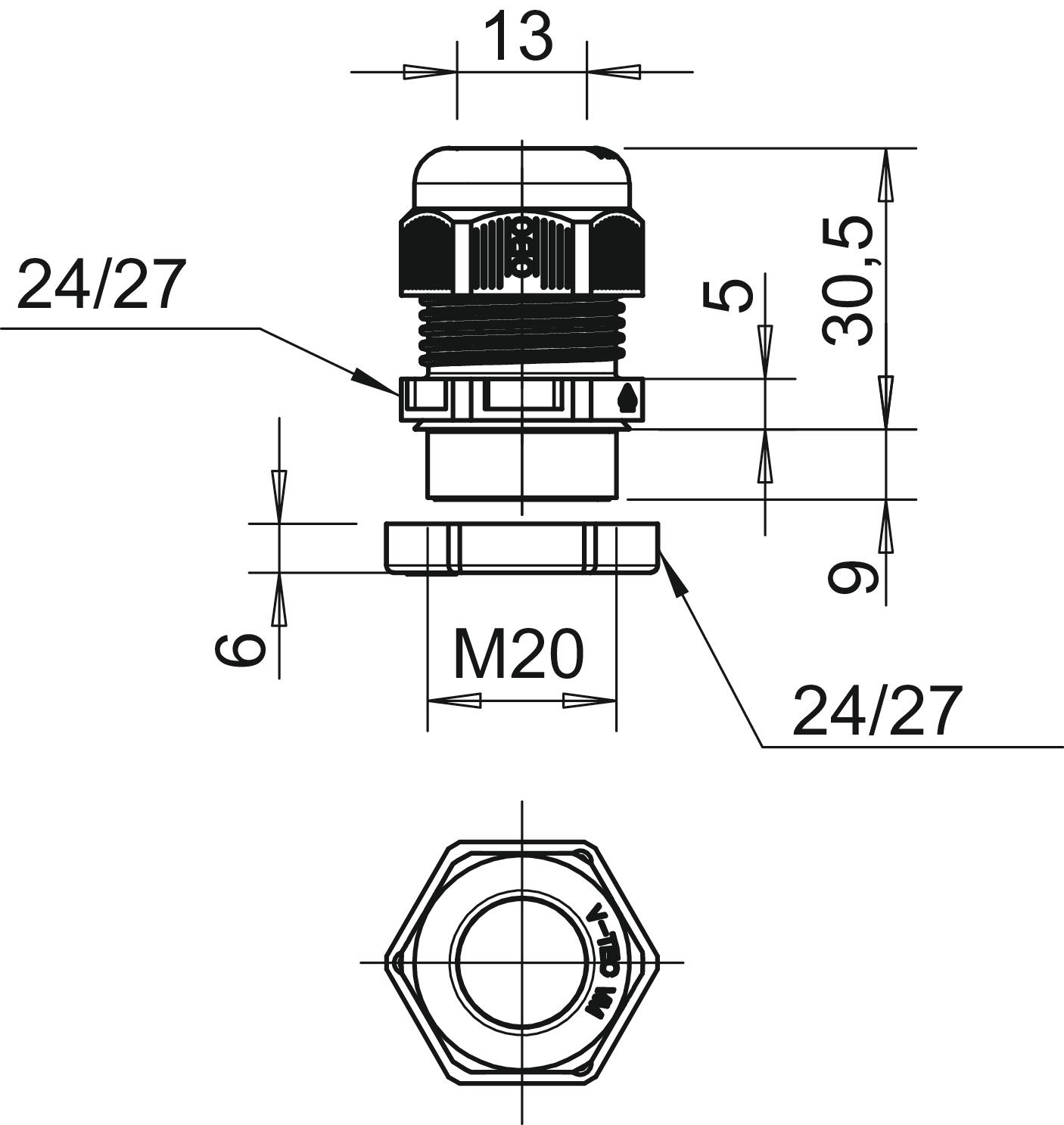

Dimenzije
| Mjera G | M20 x 1,5 mm |
|---|---|
| Dimenzija L min. | 23,5 mm |
| Dimenzija L maks. | 30,5 mm |
| Mjera L1 | 9 mm |
| Mjera L2 | 5 mm |
| Mjera L3 | 6 mm |
| Mjera e | 27 mm |
Environmental Data
| Pakiranje bez plastike | da |
|---|
| CO2 otisak (GWP) od kolijevke do vrata | 0,0553 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,0553 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Komad |
| Declared Unit Quantity (LCA) | 1 |
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (5)
Izjave (3)
Certifikati (1)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Variants
Type
Navoj
Višestruka brtva
Boja
Item no.
V-TEC VM20+ OR
M20 x 1,5
ne
narančasta; RAL 2003
7205660
V-TEC VM25+ OR
M25 x 1,5
ne
narančasta; RAL 2003
7205663
V-TEC VM32+ OR
M32 x 1,5
ne
narančasta; RAL 2003
7205666
V-TEC VM40+ OR
M40 x 1,5
ne
narančasta; RAL 2003
7205669
Navoj
V-TEC VM20+ OR
Item no.
7205660
Navoj
M20 x 1,5
Višestruka brtva
ne
Boja
narančasta; RAL 2003
V-TEC VM25+ OR
Item no.
7205663
Navoj
M25 x 1,5
Višestruka brtva
ne
Boja
narančasta; RAL 2003
V-TEC VM32+ OR
Item no.
7205666
Navoj
M32 x 1,5
Višestruka brtva
ne
Boja
narančasta; RAL 2003
V-TEC VM40+ OR
Item no.
7205669
Navoj
M40 x 1,5
Višestruka brtva
ne
Boja
narančasta; RAL 2003
