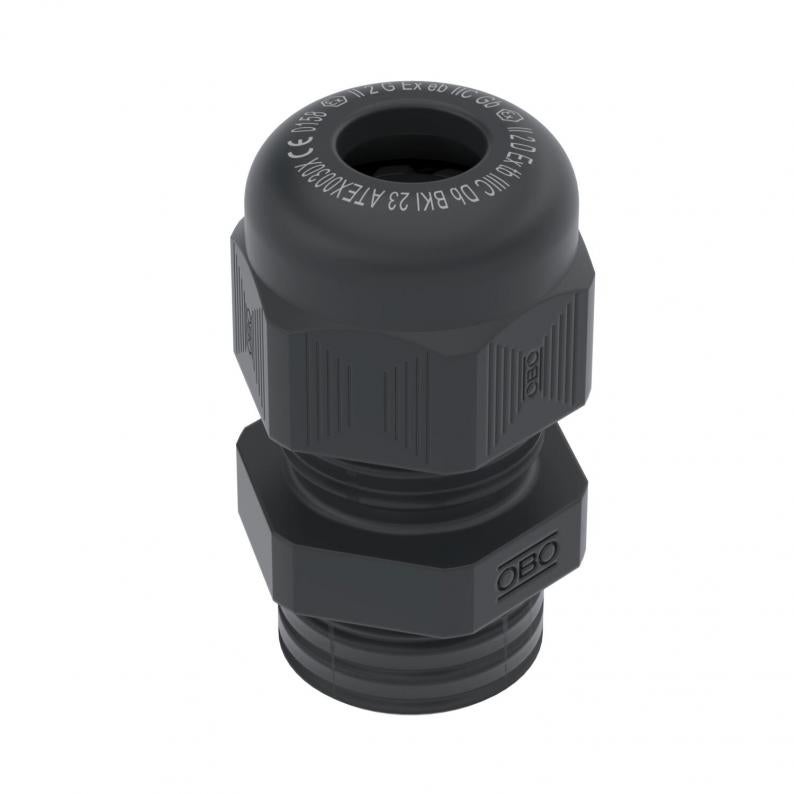

Kabelska uvodnica, EX-područje, metrički navoj¸, crna
Type VTEC EX M16 SW
Item no. 2050315
EAN 4012195594857
Item no. / Type
Navoj
Smallest selling unit: 50 Komada
50Komada
Komada
Description
Kabelska uvodnica s EZ potvrdom ispitanog prototipa za uređaje i sustave zaštite za najmensku primjenu u područjima s opašnošću od eksplozija. Smjernica 94/9/EZ
Broj EZ potvrde ispitanog prototipa: PTB 99 ATEX 3112X i ... 3113X.
Metrički navoj prema IEC 423.
Robusna kabelska uvodnica s velikom površinom brtvljenja te rasterećenjem i zaštitom od zakretanja za posebne zahtjeve u pogledu nepropusnosti. Prsten za brtvljenje kloropren/nitril kaučuk, profilirana brtvena rebra pa nije potreban brtveni prsten za priključni navoj, ispitano VDE.
Vrsta zaštite IP 68 pri 5 bar.
Broj EZ potvrde ispitanog prototipa: PTB 99 ATEX 3112X i ... 3113X.
Metrički navoj prema IEC 423.
Robusna kabelska uvodnica s velikom površinom brtvljenja te rasterećenjem i zaštitom od zakretanja za posebne zahtjeve u pogledu nepropusnosti. Prsten za brtvljenje kloropren/nitril kaučuk, profilirana brtvena rebra pa nije potreban brtveni prsten za priključni navoj, ispitano VDE.
Vrsta zaštite IP 68 pri 5 bar.
Technical data
Tehnički podaci
| otporno na udarce | ne |
|---|---|
| bez halogena | da |
| ojačano staklenim vlaknima | ne |
| zaštićeno od eksplozije | da |
| Mogućnost rasterećenja | ne |
| Stupanj zaštite | IP68 |
| Navoj | M16 x 1,5 |
| Za Ex-područje | da |
| Vrsta navoja | metrički |
| Zaštita od savijanja | ne |
| S protumaticom | ne |
| Višestruka brtva | ne |
| Kabelska uvodnica za plosnati kabel | ne |
| Vrsta brtve | Brtveni prsten |
| Djeljiva kabelska uvodnica | ne |
| za EX-područje plin | 1, 2 |
| za EX-područje prašina | 21, 22 |
| Navojni uspon | 1,5 mm |
| Nazivna veličina navoja | 16 |
| Šesterokut | 21 mm |
| Nepropusno područje D, min. | 5 mm |
| Nepropusno područje D, maks. | 8 mm |
| Širina ključa | 19 |
| Izvedba | ravno |
| Sukladno ROHS-u | da |
| Duljina navoja | 8 mm |
| Nestabilan zakretni moment | 2,75 Nm |
| Temperaturno područje korištenja, min. | -10 °C |
| Temperaturno područje korištenja, maks. | 40 °C |
| Dimenzija | M16 |
| Materijal | Poliamid |
| Boja | crno |
| Serija proizvoda | BlackLine, Ex, V-TEC |

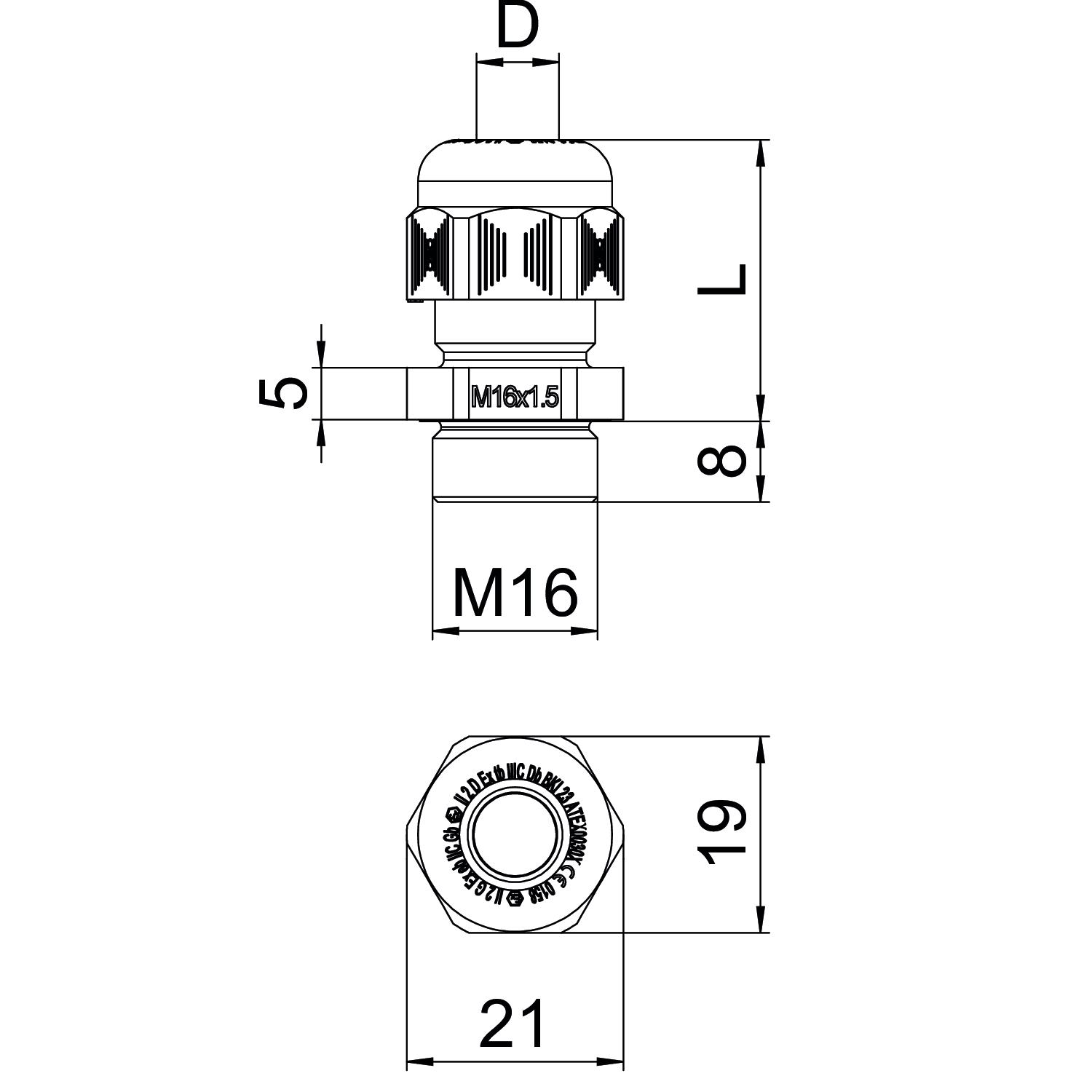

Dimenzije
| Mjera G | M16 mm |
|---|---|
| Dimenzija L min. | 21 mm |
| Dimenzija L maks. | 27 mm |
| Mjera L1 | 8 mm |
| Mjera L2 | 5 mm |
| Mjera e | 21 mm |
Environmental Data
| Pakiranje u potpunosti od recikliranog kartona | da |
|---|---|
| Pakiranje bez plastike | da |
| CO2 otisak (GWP) od kolijevke do vrata | 0,0363 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,0363 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Komad |
| Declared Unit Quantity | 1 |
