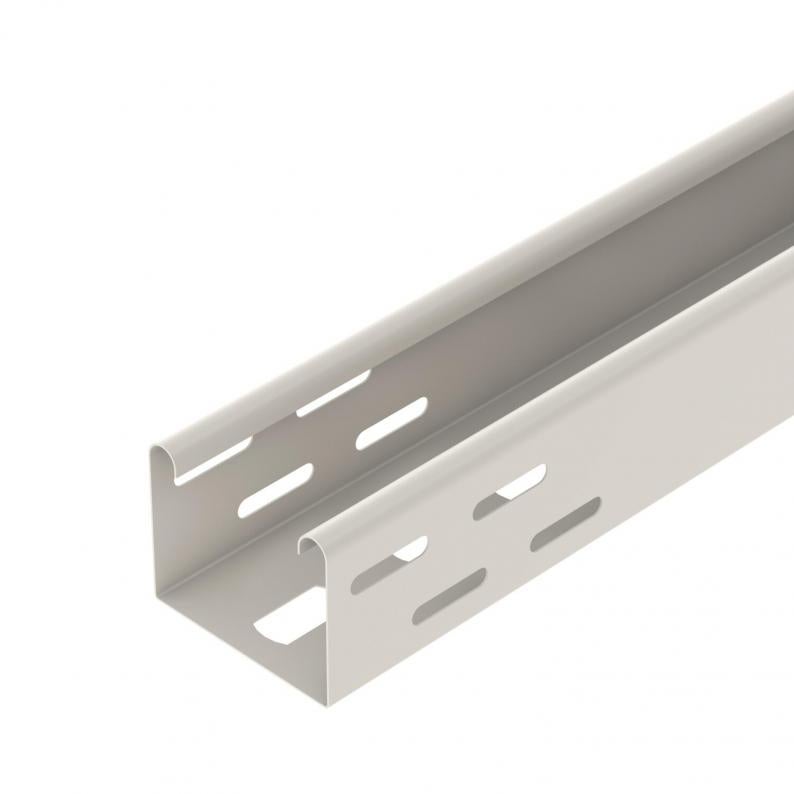

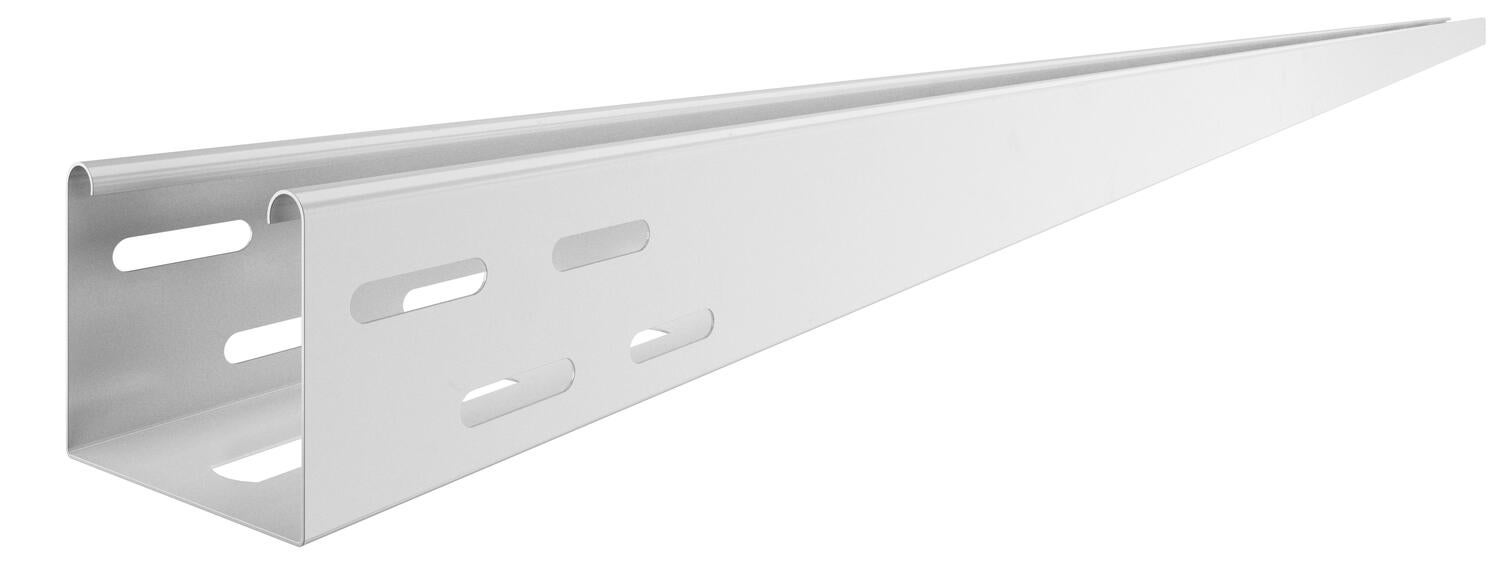

Kabelska polica za montažu rasvjete

Type LTR 3000 FSK RW
|
Item no. 6055820
|
EAN 4012195163329
Item no. / Type
6055820 / LTR 3000 FSK RW
Duljina
3000 mm
Širina
75 mm
Debljina lima
0,75 mm
Površina
PES50 - Poliester / Epoksid
Materijal
Čelik

Smallest selling unit: 6 m

m

Description

Kabelski kanal za montažu rasvjete s perforiranim dnom za pričvršćenje svjetiljki i za provođenje kabela.
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.

Površina kabelske police za montažu rasvjete je pocinčana i dodatno plastificirana u bijeloj boji (RAL 9010).

  • elektromagnetska podnošljivost
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • Kabelska polica, bočna visina 60 mm
  • Ugljični otisak (PCF)

Technical data

Dimenzije

Duljina3000 mm
Širina75 mm
Visina60 mm

Tehnički podaci

Bočna perforacijada
Izvedba spojnicebez spojnice
Korisni presjek42 cm²
Nehrđajući plemeniti čelik, obrađenne
Debljina lima0,75 mm
Montažna perforacija u poduda
Dimenzija60x75x3000
PovršinaPES50 - Poliester / Epoksid
MaterijalČelik
Bojabijela; RAL 9010
Tip ispitivanja opterećenja prema IEC 61537Tip II
Vrsta spoja sustava nosača kabelanavijano

Opterećenja

Razmak podupiranja 1,5m0,8 kN/m
Razmak podupiranja 2,0m0,55 kN/m
Razmak podupiranja 2,5m0,35 kN/m
Razmak podupiranja 3,0m0,25 kN/m

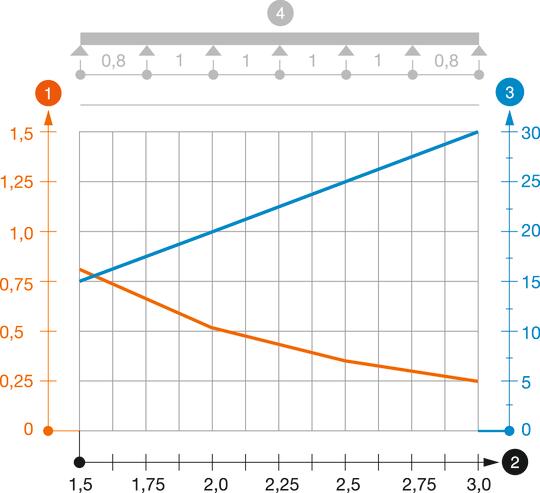

Dijagram opterećenja kabelskog kanala za montažu rasvjete tipa LTR

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka

Razmak podupiranja u m

Savijanje drške u mm kod dopuštenog kN/m

Krivulja opterećenja kod ispitivanja

Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm

Krivulja savijanja stranice ovisno o razmaku nosača

page.product.environmentalData.environmentalData

CO2 otisak (GWP) od kolijevke do vrata2,7973 kg CO2e / 1 Metar
