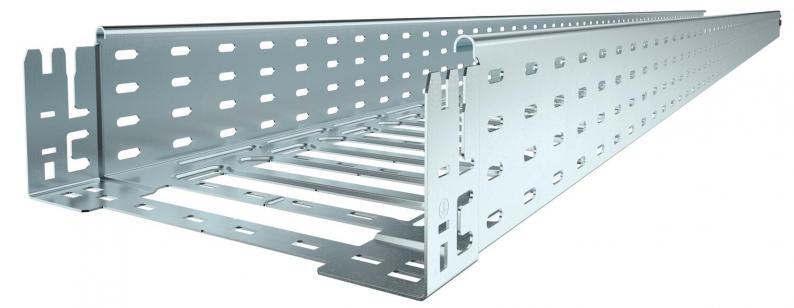

Kabelska polica SKS-Magic® 110 FS
Type SKSM 110 FS
|Item no. 6059614
|EAN 4012195829560
Item no. / Type
Duljina
Širina
Visina
Debljina lima
Smallest selling unit: 3 m
3m
m
Description
Kabelska polica s integriranim sustavom za brzo pričvršćivanje. Korisna dužina kabelske police iznosi 3.000 mm.
Kabelska polica s perforiranim stranicama 7 x 20 mm za instalaciju dodatnih elemenata.
Kabelske police od širine 200 mm, prema smjernici VdS 2092 s perforacijom od 30% za korištenje ispod protupožarne instalacije (sprinklera).
Kabelska polica s perforiranim stranicama 7 x 20 mm za instalaciju dodatnih elemenata.
Kabelske police od širine 200 mm, prema smjernici VdS 2092 s perforacijom od 30% za korištenje ispod protupožarne instalacije (sprinklera).
Izjednačenje potencijala osigurano je bez dodatnih elemenata.
Technical data
Dimenzije
| Duljina | 3050 mm |
|---|---|
| Širina | 100 mm |
| Visina | 110 mm |
| Mjera y | 62 mm |
| Mjera L | 30 mm |
| Mjera B | 100 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Bočna perforacija | da |
| Izvedba spojnice | integrirana spojnica |
| Izvedba velikog raspona | ne |
| Korisni presjek | 108 cm² |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Debljina lima | 1,5 mm |
| Montažna perforacija u podu | da |
| NATO šablona za bušenje | ne |
| Korisni presjek | 10800 mm² |
| S poklopcem | ne |
| Dimenzija | 110x100x3050 |
| Površina | pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Zaštita od elektromagnetskog zračenja s poklopcem | 50 dB |
| Magnetske zaštite bez poklopca | 20 dB |
| Tip ispitivanja opterećenja prema IEC 61537 | Tip II |
| Vrsta spoja sustava nosača kabela | Pričvršćivanje klik-sustavom |
Opterećenja
| Razmak podupiranja 1,5m | 3 kN/m |
|---|---|
| Razmak podupiranja 2,0m | 2,57 kN/m |
| Razmak podupiranja 2,5m | 2,14 kN/m |
| Razmak podupiranja 3,0m | 1,7 kN/m |
| Razmak podupiranja 3,5m | 1,25 kN/m |
| Razmak podupiranja 4,0m | 0,8 kN/m |
| NEMA razred opterećenja | 8C |
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 9,2837 kg CO2e / 1 Metar |
|---|
Accessories
Dodatni pribor sustava
Article
Type
Item no.
Amount
Item no. 6042151
Dogradni razdjelni element 110 FSType
RAA 110 FS
Smallest selling unit: 1 Komada
1Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Izjave (5)
Certifikati (1)
Upute i pomoći (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Variants
Type
Duljina
Širina
Visina
Očuvanje funkcije
Debljina lima
Površina
Materijal
Boja
Item no.
SKSM 110 FS
3050
100
110
ne
1,5
pocinčano
Čelik
cink
6059614
SKSM 120 FS
3050
200
110
ne
1,5
pocinčano
Čelik
cink
6059618
SKSM 130 FS
3050
300
110
ne
1,5
pocinčano
Čelik
cink
6059620
SKSM 140 FS
3050
400
110
ne
1,5
pocinčano
Čelik
cink
6059622
