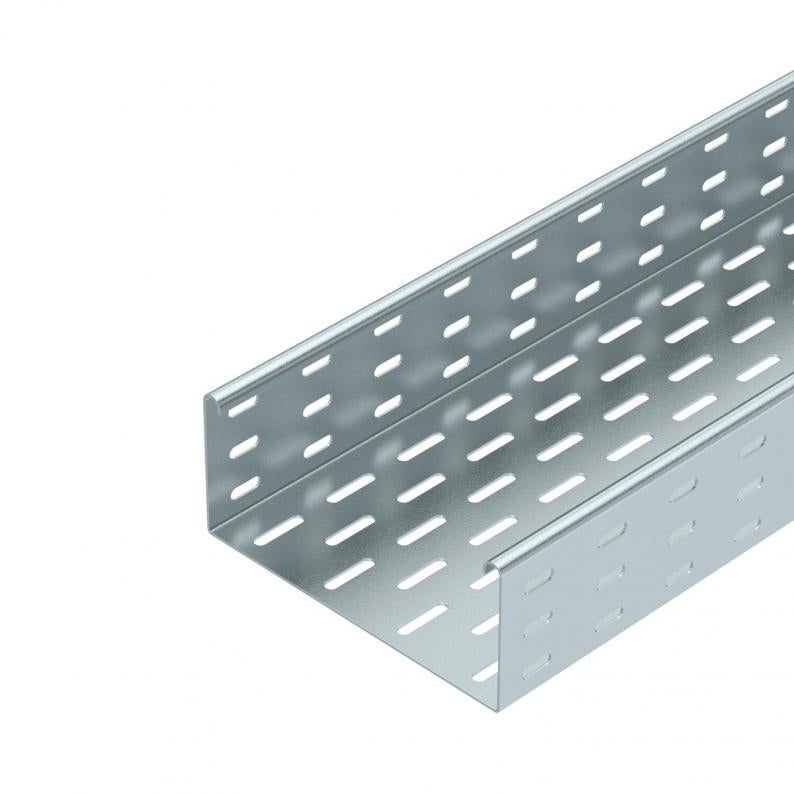

Kabelska polica SKS 85 FS
Type SKS 820 FS
Item no. 6058205
EAN 4012196061150
Item no. / Type
Duljina
Širina
Debljina lima
Smallest selling unit: 3 m
3m
m
Description
SKS 85 = kabelske police za velika opterećenja visine 85 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.
Technical data

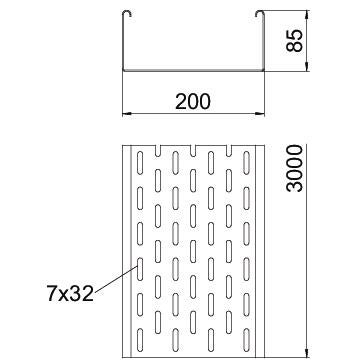

Dimenzije
| Duljina | 3000 mm |
|---|---|
| Širina | 200 mm |
| Visina | 85 mm |
| Mjera B | 200 mm |
| Mjera W | 200 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Bočna perforacija | da |
| Izvedba spojnice | bez spojnice |
| Izvedba velikog raspona | ne |
| Korisni presjek | 186 cm² |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Debljina lima | 1,5 mm |
| Montažna perforacija u podu | da |
| NATO šablona za bušenje | ne |
| Korisni presjek | 18600 mm² |
| S poklopcem | ne |
| Dimenzije | 85 x 200 |
| Sukladno ROHS-u | da |
| Dimenzija | 85x200x3000 |
| Površina | pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Tip ispitivanja opterećenja prema IEC 61537 | Tip II |
| Vrsta spoja sustava nosača kabela | navijano |
| Serija proizvoda | Serija SKS |
Opterećenja
| Razmak podupiranja 1,5m | 2,8 kN/m |
|---|---|
| Razmak podupiranja 2,0m | 2,25 kN/m |
| Razmak podupiranja 2,5m | 1,5 kN/m |
| Razmak podupiranja 3,0m | 0,75 kN/m |
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača
Environmental Data
| CO2 otisak (GWP) od kolijevke do vrata | 10,911 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 10,911 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metar |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Datum isteka EPD | 10.07.2029 |
| Broj deklaracije EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Dodatni pribor sustava
Article
Type
Item no.
Amount
SSLB 200 FS
7070213
Smallest selling unit: 20 Komada
20Komada
Komada
Item no. 6067123
Uzdužna i kutna spojnica 85 FSType
RLVL 85 FS
Smallest selling unit: 10 Komada
10Komada
Komada
Item no. 7070213
Spojnica dna kanala s pripadajućim vijcimaType
SSLB 200 FS
Smallest selling unit: 20 Komada
20Komada
Komada
