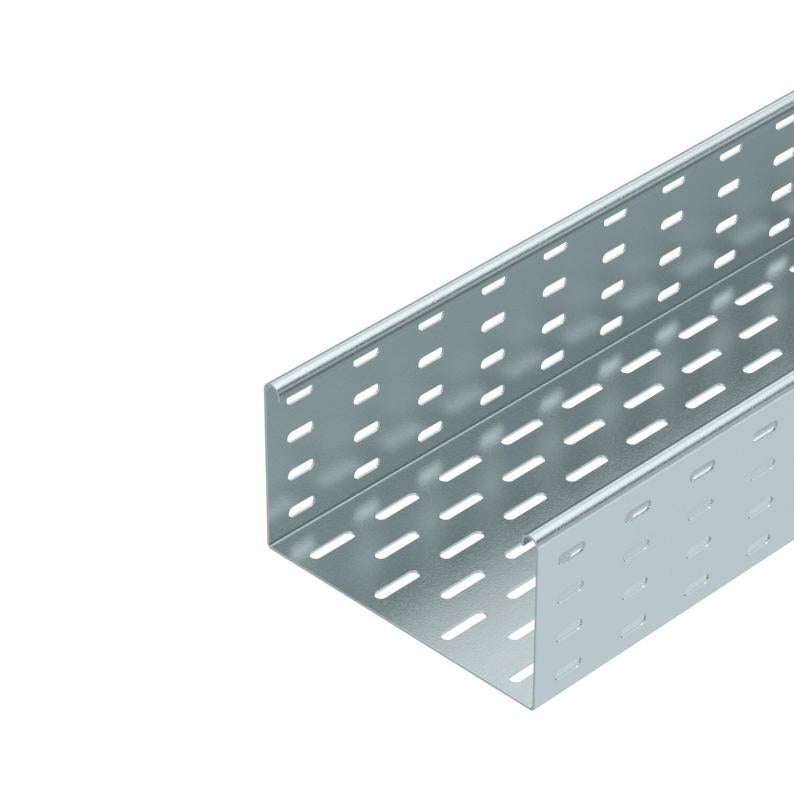

Kabelska polica SKS 110 FT SOMY

Type SKS 120 FT SO

Item no. 7196011

EAN 4012195384724

Podatkovni list (PDF)

Izjava o sukladnosti (PDF)

Show all variants

Item no. / Type

7196011 / SKS 120 FT SO

Duljina

3000 mm

Širina

200 mm

Očuvanje funkcije

Debljina lima

1,5 mm

Površina

vruće pocinčano 85µm

Materijal

Čelik

Smallest selling unit: 3 m

Description

SKS 110 = kabelske police za veća opterećenja visine 110 mm.

Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.

Kabelska polica pričvršćuje se na konzoli pomoću vijaka tipa FRS M6 x 12. Površinski zaštitni sloj nanesen je u postupku pojedinačnog uranjanja s posebno debelim sloja cinka.

Technical data

Dimenzije

Duljina	3000 mm
Širina	200 mm
Visina	110 mm
Mjera B	200 mm

Tehnički podaci

Očuvanje funkcije	ne
Bočna perforacija	da
Izvedba spojnice	bez spojnice
Izvedba velikog raspona	ne
Korisni presjek	218 cm²
Nehrđajući plemeniti čelik, obrađen	ne
Debljina lima	1,5 mm
Montažna perforacija u podu	da
NATO šablona za bušenje	ne
S poklopcem	ne
Sukladno ROHS-u	da
Dimenzija	110x200x3000
Površina	vruće pocinčano 85µm
Materijal	Čelik
Boja	cink
Tip ispitivanja opterećenja prema IEC 61537	Tip II
Vrsta spoja sustava nosača kabela	navijano
Serija proizvoda	Serija SKS

Opterećenja

Razmak podupiranja 1,5m	3 kN/m
Razmak podupiranja 2,0m	2,4 kN/m
Razmak podupiranja 3,0m	1,2 kN/m
Razmak podupiranja 4,0m	0,8 kN/m

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka

Razmak podupiranja u m

Savijanje drške u mm kod dopuštenog kN/m

Krivulja opterećenja kod ispitivanja

Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm

Krivulja savijanja stranice ovisno o razmaku nosača

Environmental Data

EPD Verified	da
Datum isteka EPD	10.07.2029
Broj deklaracije EPD	EPD-KTO-17.0
EPD standard / LCA standard (norme)	DIN EN ISO 14025,EN 15804 + A2

CO2 otisak (GWP) od kolijevke do vrata	11,7623 kg CO2e / 1 Metar
CO₂ Footprint (GWP)	11,7623 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-21T00:00:00.000+0200
Declared Unit (LCA)	Metar
Declared Unit Quantity (LCA)	1
