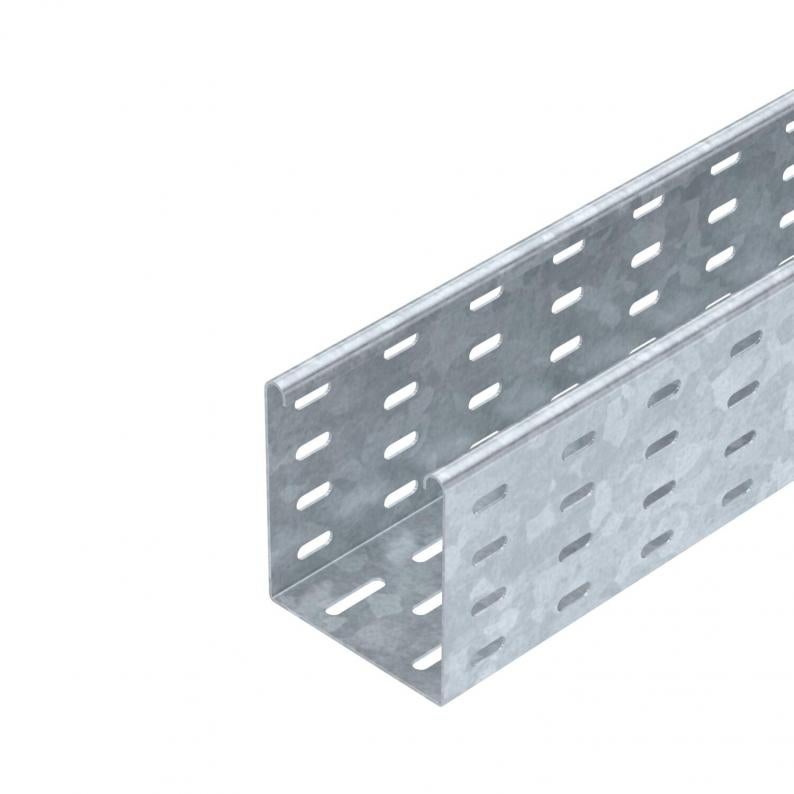

Kabelska polica SKS 110 FT
Type SKS 110 FT
Item no. 6061605
EAN 4012196062539
Item no. / Type
Duljina
Širina
Debljina lima
Smallest selling unit: 3 m
3m
m
Description
SKS 110 = kabelske police za velika opterećenja visine 110 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.
Technical data

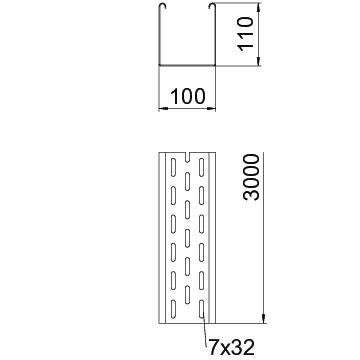

Dimenzije
| Duljina | 3000 mm |
|---|---|
| Širina | 100 mm |
| Visina | 110 mm |
| Mjera W | 100 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Bočna perforacija | da |
| Izvedba spojnice | bez spojnice |
| Izvedba velikog raspona | ne |
| Korisni presjek | 108 cm² |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Debljina lima | 1,5 mm |
| Montažna perforacija u podu | da |
| NATO šablona za bušenje | ne |
| Korisni presjek | 10800 mm² |
| S poklopcem | ne |
| Dimenzije | 110 x 100 |
| Sukladno ROHS-u | da |
| Dimenzija | 110x100x3000 |
| Površina | vruće pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Pribor za isporuku | Uzdužna spojnica RLVL 110 |
| Tip ispitivanja opterećenja prema IEC 61537 | Tip II |
| Vrsta spoja sustava nosača kabela | navijano |
| Serija proizvoda | Serija SKS |
Opterećenja
| Razmak podupiranja 1,5m | 3 kN/m |
|---|---|
| Razmak podupiranja 2,0m | 2,4 kN/m |
| Razmak podupiranja 2,5m | 1,76 kN/m |
| Razmak podupiranja 3,0m | 1,2 kN/m |
| Razmak podupiranja 3,5m | 0,84 kN/m |
| Razmak podupiranja 4,0m | 0,8 kN/m |
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača
Environmental Data
| CO2 otisak (GWP) od kolijevke do vrata | 8,891 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 8,891 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metar |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Datum isteka EPD | 10.07.2029 |
| Broj deklaracije EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Dodatni pribor sustava
Article
Type
Item no.
Amount
SSLB 100 DD
7070306
Smallest selling unit: 20 Komada
20Komada
Komada
Item no. 6067913
Uzdužna i kutna spojnica 110 FTType
RLVL 110 FT
Smallest selling unit: 10 Komada
10Komada
Komada
Item no. 7070306
Spojnica dna kanala s pripadajućim vijcimaType
SSLB 100 DD
Smallest selling unit: 20 Komada
20Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Izjave (5)
Certifikati (1)
Upute i pomoći (3)
Slike proizvoda (3)
Preuzimanja 3D podataka (2)
Variants
Type
Duljina
Širina
Očuvanje funkcije
Debljina lima
Površina
Materijal
Item no.
SKS 110 FT
3000
100
ne
1,5
vruće pocinčano
Čelik
6061605
SKS 120 FT
3000
200
ne
1,5
vruće pocinčano
Čelik
6061621
SKS 130 FT
3000
300
ne
1,5
vruće pocinčano
Čelik
6061656
SKS 140 FT
3000
400
ne
1,5
vruće pocinčano
Čelik
6061672
SKS 150 FT
3000
500
ne
1,5
vruće pocinčano
Čelik
6061702
