Kabelska polica RKS-Magic® FT

Kabelska polica RKS-Magic® FT

Type RKSM 610 FT
|
Item no. 6047612
|
EAN 4012195903895
Show all variants
Item no. / Type
Duljina
Širina
Visina
Očuvanje funkcije
Debljina lima

Smallest selling unit: 3 m

m

Description

Kabelska polica s integriranim sustavom za brzo pričvršćivanje. Korisna dužina kabelske police iznosi 3.000 mm.

Kabelska polica ima perforirane stranice dimenzija 7 × 20 mm za instalaciju dodatnih elemenata.

Perforacija omogućuje direktno ovješenje pomoću navojne šipke promjera 11 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.

Izjednačenje potencijala osigurano je bez dodatnih elemenata.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Njemačka
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • UKCA declaration of conformity
  • Razred očuvanja funkcije E30
  • Function maintenance class E60
  • Razred očuvanja funkcije E90
  • Environmental Product Declaration (EPD)
  • Ugljični otisak (PCF)

Technical data

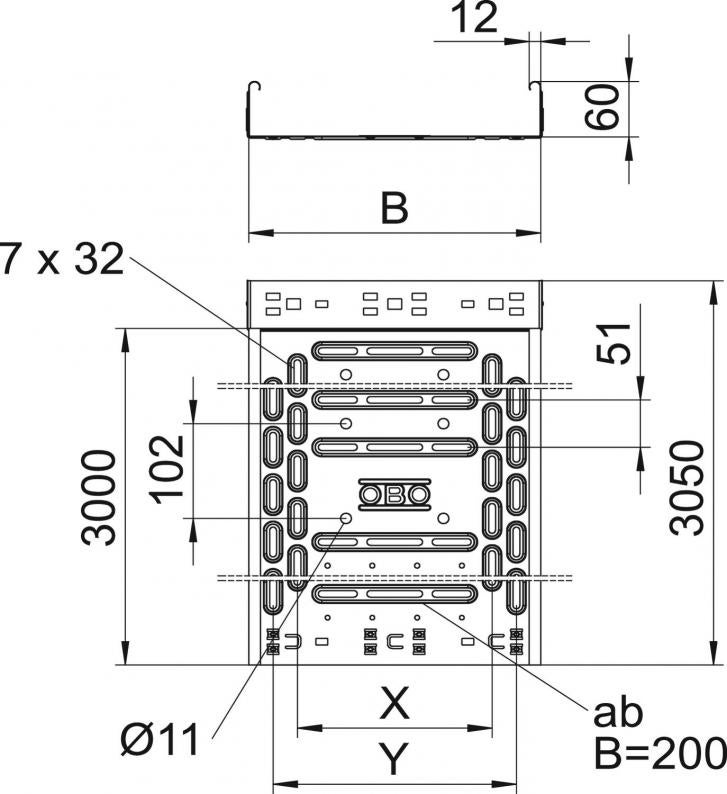

Dimenzije

Duljina3050 mm
Širina100 mm
Visina60 mm
Mjera y50 mm
Mjera B100 mm

Tehnički podaci

Očuvanje funkcijeda
Bočna perforacijada
Izvedba spojniceintegrirana spojnica
Izvedba velikog rasponane
Korisni presjek58 cm²
Nehrđajući plemeniti čelik, obrađenne
Debljina lima1 mm
Montažna perforacija u poduda
NATO šablona za bušenjene
Korisni presjek5800 mm²
S poklopcemne
Perforacijom za pričvršćivanje1,00
Dimenzija60x100x3050
Površinavruće pocinčano
MaterijalČelik
Bojacink
Zaštita od požaraOdržavanje funkcionalnosti nosive konstrukcije za određene kabele
Zaštita od elektromagnetskog zračenja s poklopcem50 dB
Magnetske zaštite bez poklopca20 dB
Tip ispitivanja opterećenja prema IEC 61537Tip II
Korisna dužina3000 mm
Vrsta spoja sustava nosača kabelaPričvršćivanje klik-sustavom

Opterećenja

Razmak podupiranja 1,0m1,2 kN/m
Razmak podupiranja 1,5m0,9 kN/m
Razmak podupiranja 2,0m0,6 kN/m
Razmak podupiranja 2,5m0,4 kN/m
NEMA razred opterećenja8AA

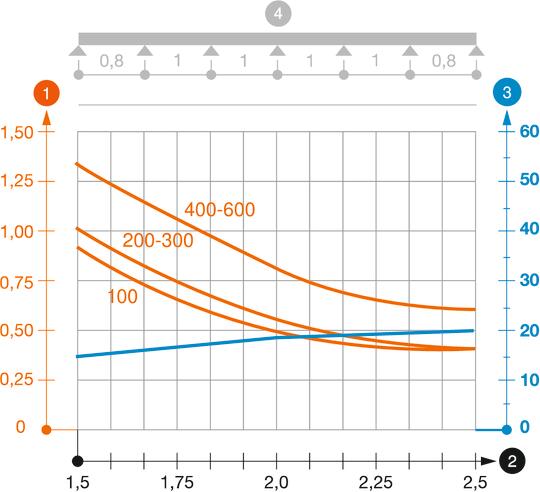

Dijagram opterećenja kabelske police tipa RKSM 60

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka

Razmak podupiranja u m

Savijanje drške u mm kod dopuštenog kN/m

Krivulja opterećenja kod ispitivanja

Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm

Krivulja savijanja stranice ovisno o razmaku nosača

page.product.environmentalData.environmentalData

CO2 otisak (GWP) od kolijevke do vrata4,5534 kg CO2e / 1 Metar

Accessories

Dodatni pribor sustava

Item no. 6036130

Kut 45° 60 FT
Type
RB 45 610 FT

Smallest selling unit: 1 Komada

Komada

Item no. 6036590

Luk od 90° 60 FT
Type
RB 90 610 FT

Smallest selling unit: 1 Komada

Komada

Type
RB W 610 FT

Smallest selling unit: 1 Komada

Komada

Downloads

0 selected

Podatkovni list (1)
Katalozi i brošure (9)
Izjave (5)
Certifikati (6)
Upute i pomoći (3)
Slike proizvoda (3)
Preuzimanja 3D podataka (2)

Variants

Širina
Očuvanje funkcije
RKSM 610 FT
Item no.
6047612
Duljina
3050
Širina
100
Visina
60
Očuvanje funkcije
da
Debljina lima
1
Površina
vruće pocinčano
Materijal
Čelik
Boja
cink
RKSM 615 FT
Item no.
6047631
Duljina
3050
Širina
150
Visina
60
Očuvanje funkcije
da
Debljina lima
1
Površina
vruće pocinčano
Materijal
Čelik
Boja
cink
RKSM 620 FT
Item no.
6047639
Duljina
3050
Širina
200
Visina
60
Očuvanje funkcije
da
Debljina lima
1
Površina
vruće pocinčano
Materijal
Čelik
Boja
cink
RKSM 630 FT
Item no.
6047655
Duljina
3050
Širina
300
Visina
60
Očuvanje funkcije
da
Debljina lima
1
Površina
vruće pocinčano
Materijal
Čelik
Boja
cink
RKSM 640 FT
Item no.
6047690
Duljina
3050
Širina
400
Visina
60
Očuvanje funkcije
da
Debljina lima
1
Površina
vruće pocinčano
Materijal
Čelik
Boja
cink
RKSM 650 FT
Item no.
6047720
Duljina
3050
Širina
500
Visina
60
Očuvanje funkcije
ne
Debljina lima
1
Površina
vruće pocinčano
Materijal
Čelik
Boja
cink
RKSM 660 FT
Item no.
6047736
Duljina
3050
Širina
600
Visina
60
Očuvanje funkcije
ne
Debljina lima
1
Površina
vruće pocinčano
Materijal
Čelik
Boja
cink
