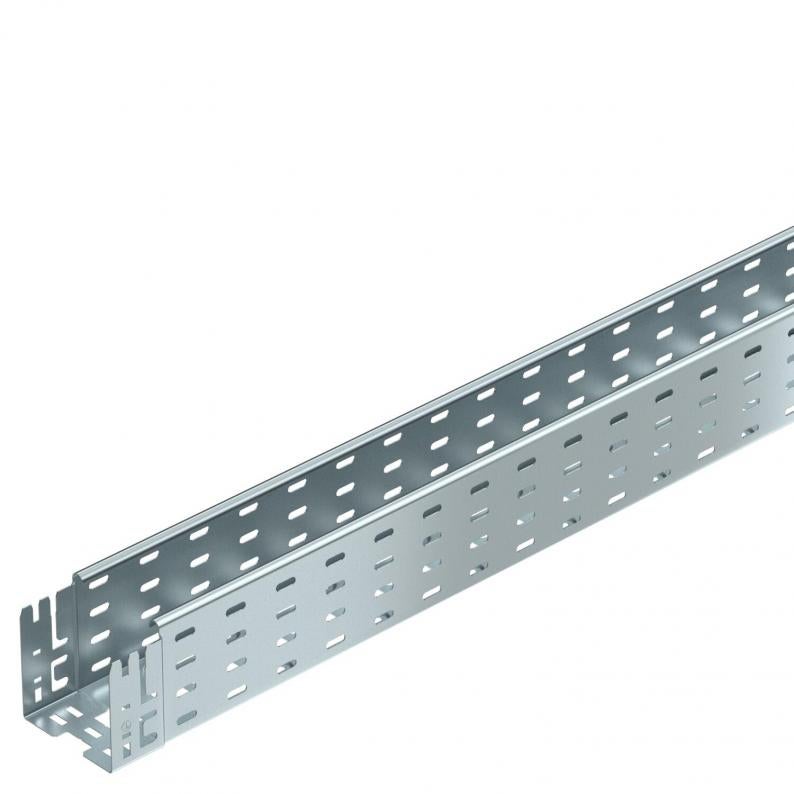

Kabelska polica MKS-Magic® 110 FS
Type MKSM 110 FS
|Item no. 6059156
|EAN 4012195830627
Item no. / Type
Duljina
Širina
Visina
Debljina lima
Smallest selling unit: 3 m
3m
m
Description
Kabelska polica s integriranim sustavom za brzo pričvršćivanje. Korisna dužina kabelske police iznosi 3.000 mm.
Kabelska polica s perforiranim stranicama 7 x 20 mm za instalaciju dodatnih elemenata.
Kabelske police od širine 200 mm, prema smjernici VdS 2092 s perforacijom od 30% za korištenje ispod protupožarne instalacije (sprinklera).
Kabelska polica s perforiranim stranicama 7 x 20 mm za instalaciju dodatnih elemenata.
Kabelske police od širine 200 mm, prema smjernici VdS 2092 s perforacijom od 30% za korištenje ispod protupožarne instalacije (sprinklera).
Izjednačenje potencijala osigurano je bez dodatnih elemenata.
Technical data

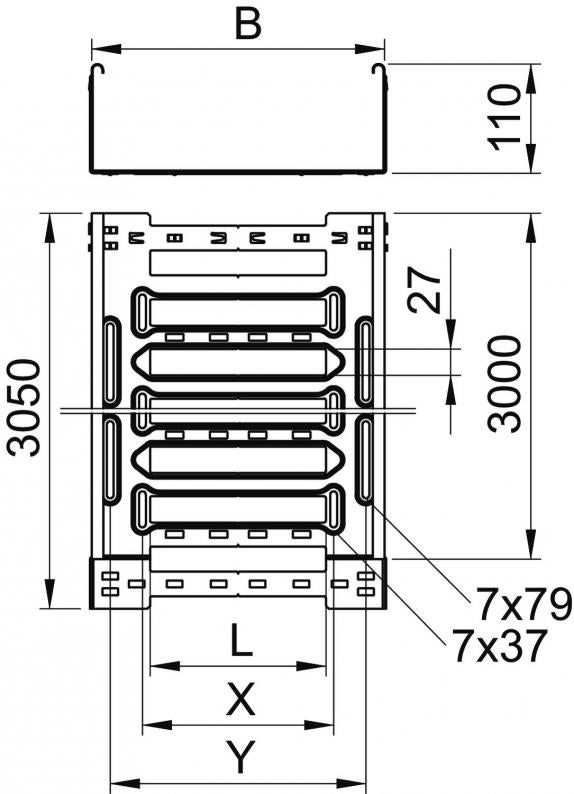

Dimenzije
| Duljina | 3050 mm |
|---|---|
| Širina | 100 mm |
| Visina | 110 mm |
| Mjera y | 62 mm |
| Mjera L | 30 mm |
| Mjera B | 100 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Bočna perforacija | da |
| Izvedba spojnice | integrirana spojnica |
| Izvedba velikog raspona | ne |
| Korisni presjek | 108 cm² |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Debljina lima | 1 mm |
| Montažna perforacija u podu | da |
| NATO šablona za bušenje | ne |
| Korisni presjek | 10800 mm² |
| S poklopcem | ne |
| Dimenzija | 110x100x3050 |
| Površina | pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Zaštita od elektromagnetskog zračenja s poklopcem | 50 dB |
| Magnetske zaštite bez poklopca | 20 dB |
| Tip ispitivanja opterećenja prema IEC 61537 | Tip II |
| Korisna dužina | 3000 mm |
| Vrsta spoja sustava nosača kabela | Pričvršćivanje klik-sustavom |
Opterećenja
| Razmak podupiranja 1,5m | 2 kN/m |
|---|---|
| Razmak podupiranja 2,0m | 1,5 kN/m |
| Razmak podupiranja 2,5m | 1,07 kN/m |
| Razmak podupiranja 3,0m | 0,7 kN/m |
| NEMA razred opterećenja | 8A |
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 6,1983 kg CO2e / 1 Metar |
|---|
Accessories
Dodatni pribor sustava
Article
Type
Item no.
Amount
Item no. 6042151
Dogradni razdjelni element 110 FSType
RAA 110 FS
Smallest selling unit: 1 Komada
1Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Izjave (5)
Certifikati (1)
Upute i pomoći (2)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Variants
Type
Duljina
Širina
Visina
Očuvanje funkcije
Debljina lima
Površina
Materijal
Boja
Item no.
MKSM 110 FS
3050
100
110
ne
1
pocinčano
Čelik
cink
6059156
MKSM 115 FS
3050
150
110
ne
1
pocinčano
Čelik
cink
6059158
MKSM 120 FS
3050
200
110
ne
1
pocinčano
Čelik
cink
6059160
MKSM 130 FS
3050
300
110
ne
1
pocinčano
Čelik
cink
6059162
MKSM 140 FS
3050
400
110
ne
1
pocinčano
Čelik
cink
6059164
MKSM 150 FS
3050
500
110
ne
1
pocinčano
Čelik
cink
6059166
MKSM 160 FS
3050
600
110
ne
1
pocinčano
Čelik
cink
6059168
