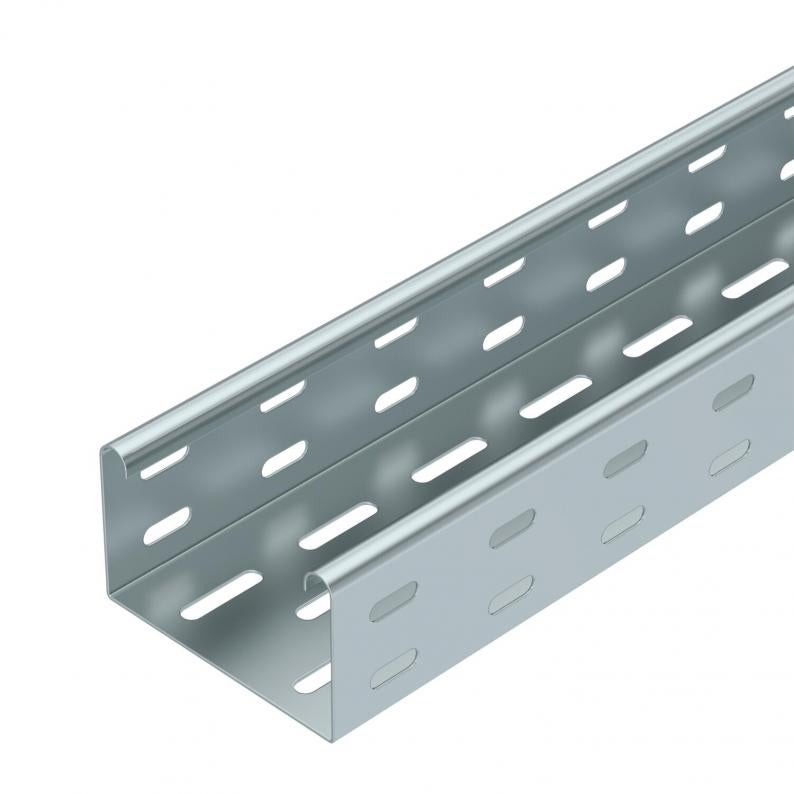

Kabelska polica MKS 60 FS
Type MKS 610 FS
Item no. 6055109
EAN 4012196059652
Item no. / Type
Duljina
Širina
Debljina lima
Smallest selling unit: 3 m
3m
m
Description
MKS 60 = kabelske police za srednja opterećenja, visine 60 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.
Technical data

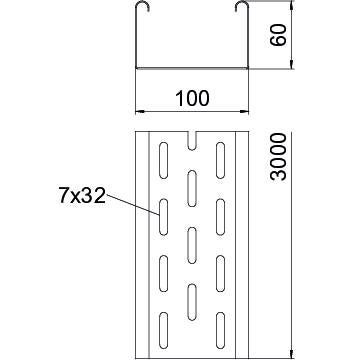

Dimenzije
| Duljina | 3000 mm |
|---|---|
| Širina | 100 mm |
| Visina | 60 mm |
| Mjera B | 100 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Bočna perforacija | da |
| Izvedba spojnice | bez spojnice |
| Izvedba velikog raspona | ne |
| Korisni presjek | 58 cm² |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Debljina lima | 1 mm |
| Montažna perforacija u podu | da |
| NATO šablona za bušenje | ne |
| Korisni presjek | 5800 mm² |
| S poklopcem | ne |
| Dimenzije | 60 x 100 |
| Sukladno ROHS-u | da |
| Dimenzija | 60x100x3000 |
| Površina | pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Tip ispitivanja opterećenja prema IEC 61537 | Tip II |
| Vrsta spoja sustava nosača kabela | navijano |
| Serija proizvoda | Serija MKS |
Opterećenja
| Razmak podupiranja 1,5m | 1,5 kN/m |
|---|---|
| Razmak podupiranja 1,75m | 1,25 kN/m |
| Razmak podupiranja 2,0m | 1 kN/m |
| Razmak podupiranja 2,5m | 0,5 kN/m |
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača
Environmental Data
| CO2 otisak (GWP) od kolijevke do vrata | 4,481 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 4,481 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metar |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Datum isteka EPD | 10.07.2029 |
| Broj deklaracije EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Dodatni pribor sustava
Article
Type
Item no.
Amount
SSLB 100 FS
7070205
Smallest selling unit: 20 Komada
20Komada
Komada
Item no. 7070205
Spojnica dna kanala s pripadajućim vijcimaType
SSLB 100 FS
Smallest selling unit: 20 Komada
20Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (4)
Izjave (5)
Certifikati (3)
Upute i pomoći (4)
Slike proizvoda (3)
Preuzimanja 3D podataka (2)
Variants
Type
Duljina
Širina
Očuvanje funkcije
Debljina lima
Površina
Materijal
Item no.
MKS 610 FS
3000
100
ne
1
pocinčano
Čelik
6055109
MKS 615 FS
3000
150
ne
1
pocinčano
Čelik
6055141
MKS 620 FS
3000
200
ne
1
pocinčano
Čelik
6055206
MKS 630 FS
3000
300
ne
1
pocinčano
Čelik
6055303
MKS 640 FS
3000
400
ne
1
pocinčano
Čelik
6055400
MKS 650 FS
3000
500
ne
1
pocinčano
Čelik
6055508
MKS 660 FS
3000
600
ne
1
pocinčano
Čelik
6055524
