Kabelska polica 60 FS

Kabelska polica 60 FS

Type IKS 610 FS
|
Item no. 6087116
|
EAN 4012196168439
Show all variants
Item no. / Type
6087116 / IKS 610 FS
Duljina
3000 mm
Širina
100 mm
Očuvanje funkcije
ne
Debljina lima
1 mm
Površina
pocinčano
Materijal
Čelik

Smallest selling unit: 3 m

m

Description

IKS 60 = sustav kabelskih polica visine 60 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.

Kabelske police prema smjernici VdS 2092 s perforacijom od 30 % za korištenje ispod protupožarne instalacije (sprinklera).

Podna perforacija za provođenje od širine 200 mm. Bočna perforacija svakih 300 mm.

Spojni elementi se moraju posebno naručiti.

  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • UKCA Izjava o sukladnosti
  • Deklaracija ekološkog proizvoda (EPD)
  • Ugljični otisak (PCF)

Technical data

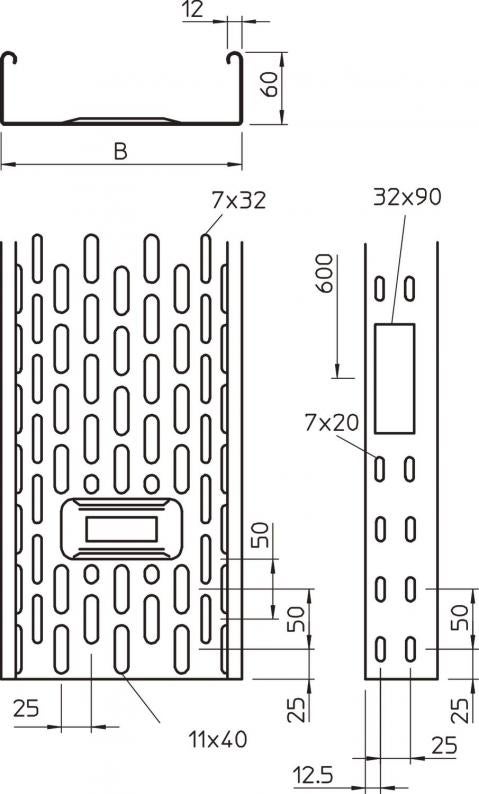

Dimenzije

Duljina3000 mm
Širina100 mm
Visina60 mm
Mjera B100 mm

Tehnički podaci

Očuvanje funkcijene
Bočna perforacijada
Izvedba spojnicebez spojnice
Izvedba velikog rasponane
Korisni presjek58 cm²
Nehrđajući plemeniti čelik, obrađenne
Debljina lima1 mm
Montažna perforacija u poduda
NATO šablona za bušenjene
Korisni presjek5800 mm²
S poklopcemne
Dimenzije60 x 100
Sukladno ROHS-uda
Dimenzija60x100x3000
Površinapocinčano
MaterijalČelik
Bojacink
Uporaba uređaja za prskanjeda
Tip ispitivanja opterećenja prema IEC 61537Tip II
Vrsta spoja sustava nosača kabelanavijano
Serija proizvodaSerija IKS

Opterećenja

Razmak podupiranja 1,0m0,9 kN/m
Razmak podupiranja 1,5m0,9 kN/m
Razmak podupiranja 2,0m0,7 kN/m
Razmak podupiranja 2,5m0,45 kN/m

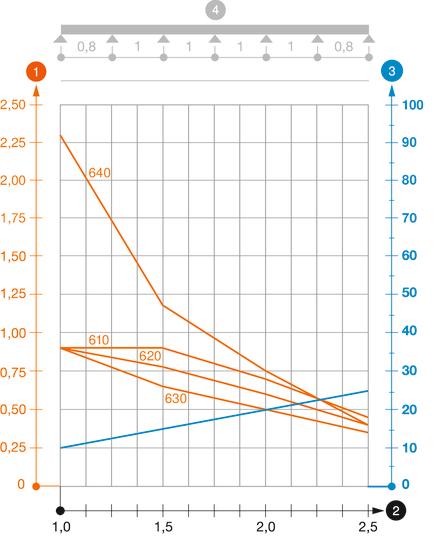

Dijagram opterećenja kabelske police tipa IKS 60

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka

Razmak podupiranja u m

Savijanje drške u mm kod dopuštenog kN/m

Krivulja opterećenja kod ispitivanja

Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm

Krivulja savijanja stranice ovisno o razmaku nosača

Environmental Data

CO2 otisak (GWP) od kolijevke do vrata4,3254 kg CO2e / 1 Metar
CO₂ Footprint (GWP)4,3254 kg CO₂e
Datum utvrđivanja CO2 vrijednosti2025-05-14T00:00:00.000+0200
Declared UnitMetar
Declared Unit Quantity1
EPD Verifiedda
Datum isteka EPD10.07.2029
Broj deklaracije EPDEPD-KTO-17.0
EPD standard / LCA standard (norme)DIN EN ISO 14025,EN 15804 + A2

Accessories

Dodatni pribor sustava

Item no. 6067603

Uzdužna spojnica FT
Type
RLVK 60 FT

Smallest selling unit: 10 Komada

Komada

Type
SSLB 100 DD

Smallest selling unit: 20 Komada

Komada

Item no. 6036130

Kut 45° 60 FT
Type
RB 45 610 FT

Smallest selling unit: 1 Komada

Komada
