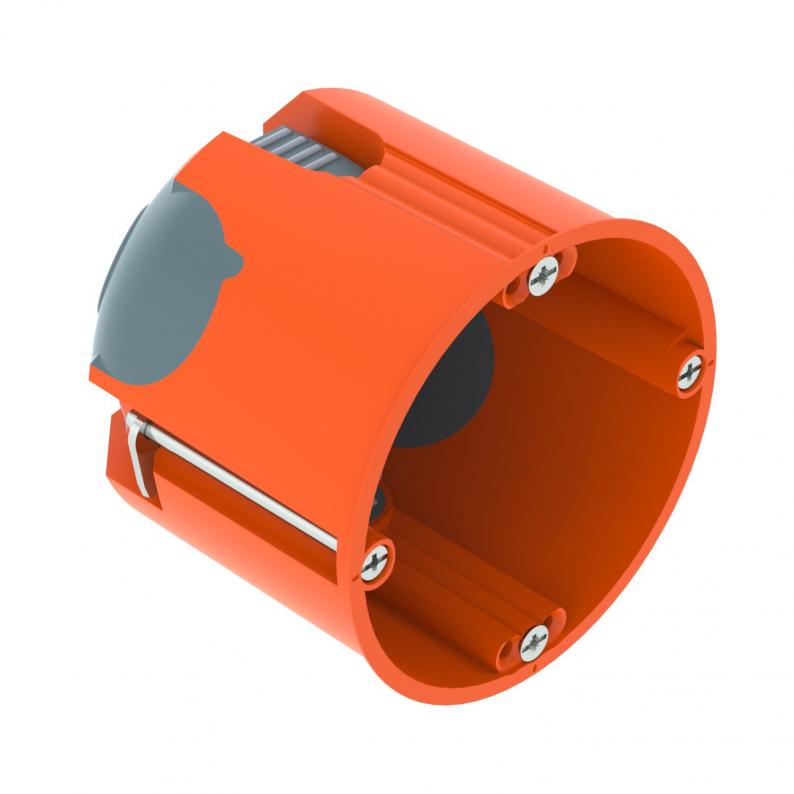

HW ugradna razvodna kutija za šuplje zidove 61, zrakonepropusna
Type HG 61-L
|Item no. 2003808
|EAN 4012196715947
Item no. / Type
2003808 / HG 61-L
Visina
61 mm
Promjer rupe dobiven glodalicom
68 mm
Promjer
68 mm
Broj ulaza
10
za promjere cijevi
20/25 mm
Smallest selling unit: 25 Komada
25Komada
Komada
Description
Ugradna kutija za šuplji zid s membranskim uvodnicama koje ne propuštaju zrak, za upotrebu u šupljim zidovima s dubinom ugradnje od najmanje 61 mm i debljinom panela od 5 – 40 mm.
• 2 x 3 provrta za vijke
• vijci, stezaljke
• 2 kombinirane uvodnice cijevi Ø 20 i 25 mm
• 4 uvodnice za NYM vodove 3 x 1,5 mm
• 2 uvodnice za NYM vodove 3 x 2,5 mm² ili 5 x 1,5 mm²
• 2 uvodnice za NYM vodove 5 x 2,5 mm² ili 7 x 1,5 mm²
• nepropustan spoj s dodatnim kgradnim kutijama putem spojnog nastavka tipa ZH 11-V
Pribor isporuke: 10 x nastavka za spajanje tipa ZH 11-V
Ispitano prema HRN EN 60670-1, HRN EN 60670-22 i DIN 49073-1.
• 2 x 3 provrta za vijke
• vijci, stezaljke
• 2 kombinirane uvodnice cijevi Ø 20 i 25 mm
• 4 uvodnice za NYM vodove 3 x 1,5 mm
• 2 uvodnice za NYM vodove 3 x 2,5 mm² ili 5 x 1,5 mm²
• 2 uvodnice za NYM vodove 5 x 2,5 mm² ili 7 x 1,5 mm²
• nepropustan spoj s dodatnim kgradnim kutijama putem spojnog nastavka tipa ZH 11-V
Pribor isporuke: 10 x nastavka za spajanje tipa ZH 11-V
Ispitano prema HRN EN 60670-1, HRN EN 60670-22 i DIN 49073-1.
Technical data
Dimenzije
| Visina | 61 mm |
|---|
Tehnički podaci
| Vrsta uvoda | Kabel NYM, podatkovni kabeli i rebraste fleksibilne cijevi |
|---|---|
| otporno na udarce | ne |
| Broj uložaka | 1 |
| Promjer rupe dobiven glodalicom | 68 mm |
| Prikladno za debljinu ploča min. | 5 mm |
| Prikladno za debljinu ploča maks. | 40 mm |
| Promjer | 68 mm |
| bez halogena | da |
| Broj ulaza | 10 |
| Pričvršćivanje | Vijci |
| Stupanj zaštite | IP30 |
| Vrsta provoda kućišta | Membrana |
| za promjere cijevi | 20/25 mm |
| S vijcima | da |
| Zrakonepropusno | da |
| Potpornji | Spojni nastavci |
| Min. nazivni presjek | 1,5 mm² |
| Maks. nazivni presjek | 2,5 mm² |
| Oblik | okruglo |
| Poklopac | bez |
| Pričvršćenje poklopca | Vijci |
| Sukladno ROHS-u | da |
| vatrootporan | prema VDE 0471/IEC 60695-2-11, temperatura ispitivanja 850 °C |
| Kombinirane uvodnice Ø 20 / 25 mm | 2 |
| Uvodnice 3 x 2,5 mm² / 5 x 1,5 mm² | 2 |
| Uvodnice 5 x 2,5 mm² / 7 x 1,5 mm² | 2 |
| Uvodnice 3 x 1,5 mm² | 4 |
| Dimenzija | Ø68mm, H61mm |
| Materijal | Polipropilen / termoplastični elastomer |
| Boja | narančasta / siva |
| Nazivni napon | 400 V |
| Zvučna izolacija | ispitano do 70 dB prema ISO 10140-2 |
| Serija proizvoda | Serija WIN |
Environmental Data
| Pakiranje u potpunosti od recikliranog kartona | da |
|---|
| CO2 otisak (GWP) od kolijevke do vrata | 0,0889 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,0889 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Komad |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Pribor za montažu
Article
Type
Item no.
Amount
ZH 11V
2003846
Smallest selling unit: 10 Komada
10Komada
Komada
ZH 60-ID
2003848
Smallest selling unit: 25 Komada
25Komada
Komada
Item no. 2003842
HW obruč za izravnavanje žbuke 10Type
ZH 10-AR
Smallest selling unit: 25 Komada
25Komada
Komada
Item no. 2003844
HW obruč za izravnavanje zbuke 20Type
ZH 20-AR
Smallest selling unit: 25 Komada
25Komada
Komada
