HW kutija za izlaz iz zida za šuplji zid, dvostruka, zrakonepropusna
Type HG 45-WAD-LD
|Item no. 2003834
|EAN 4012197244842
Item no. / Type
2003834 / HG 45-WAD-LD
Promjer rupe dobiven glodalicom
35 mm
Broj ulaza
4
Smallest selling unit: 25 Komada
25Komada
Komada
Description

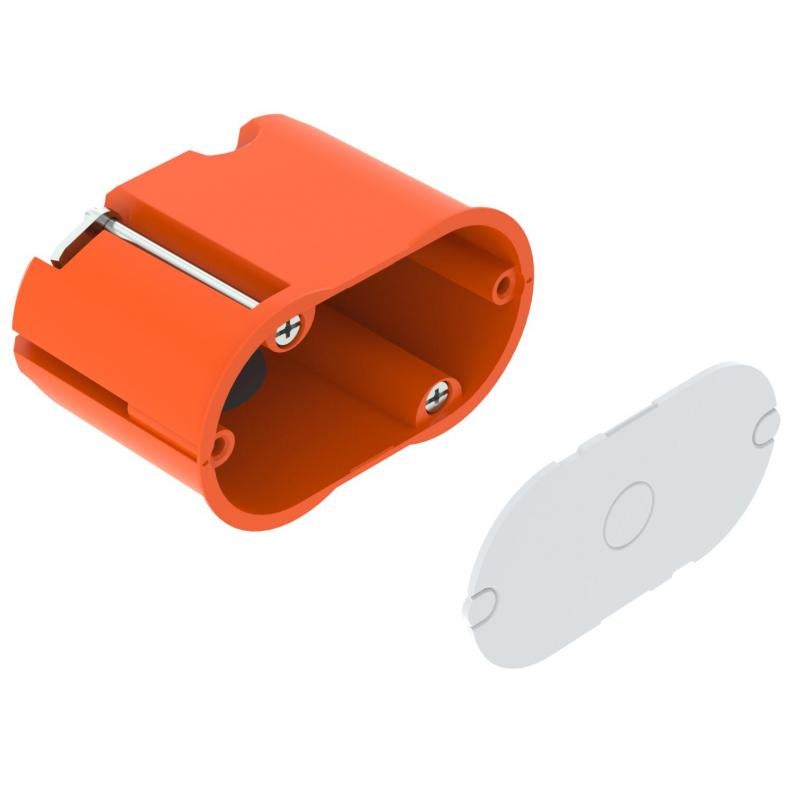

Zrakonepropusna, dvostruka zidna kutija za šuplje zidove, za montažu zidnih svjetala ili zvučnika. S poklopcem.
• 1 uvodnica za NYM kabele 3 x 2,5 mm² ili 5 x 1,5 mm²
• 2 uvodnice za NYM kabele 3 x 1,5 mm²
• 1 kombinirana uvodnica za cijevi Ø 20 i 25 mm
Ispitano prema HRN EN 60670-1, HRN EN 60670-22 i DIN 49073-1.
• 1 uvodnica za NYM kabele 3 x 2,5 mm² ili 5 x 1,5 mm²
• 2 uvodnice za NYM kabele 3 x 1,5 mm²
• 1 kombinirana uvodnica za cijevi Ø 20 i 25 mm
Ispitano prema HRN EN 60670-1, HRN EN 60670-22 i DIN 49073-1.
Technical data

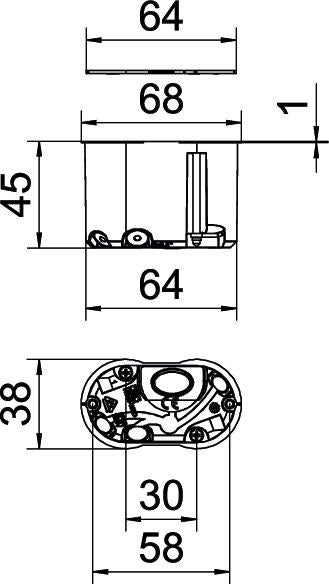

Dimenzije
| Duljina | 68 mm |
|---|---|
| Širina | 38 mm |
| Visina | 45 mm |
Tehnički podaci
| Vrsta uvoda | NYM kabeli i cijevi |
|---|---|
| otporno na udarce | ne |
| Promjer rupe dobiven glodalicom | 35 mm |
| Prikladno za debljinu ploča min. | 5 mm |
| Prikladno za debljinu ploča maks. | 40 mm |
| bez halogena | da |
| Broj ulaza | 4 |
| Pričvršćivanje | Vijci |
| Stupanj zaštite | IP30 |
| Vrsta provoda kućišta | Membrana |
| za promjere cijevi | 20/25 mm |
| S vijcima | ne |
| Zrakonepropusno | da |
| Min. nazivni presjek | 1,5 mm² |
| Maks. nazivni presjek | 1,5 mm² |
| Oblik | ovalno |
| Poklopac | bijela |
| Pričvršćenje poklopca | može se nataknuti |
| Sukladno ROHS-u | da |
| vatrootporan | prema VDE 0471/IEC 60695-2-11, temperatura ispitivanja 850 °C |
| Kombinirane uvodnice Ø 20 / 25 mm | 1 |
| Uvodnice 3 x 2,5 mm² / 5 x 1,5 mm² | 1 |
| Uvodnice 3 x 1,5 mm² | 2 |
| Dimenzija | 68x38x45 |
| Materijal | Polipropilen / termoplastični elastomer |
| Boja | narančasta / siva |
| Nazivni napon | 400 V |
| Serija proizvoda | Serija WIN |
Environmental Data
| Pakiranje u potpunosti od recikliranog kartona | da |
|---|
| CO2 otisak (GWP) od kolijevke do vrata | 0,0837 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,0837 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Komad |
| Declared Unit Quantity (LCA) | 1 |
