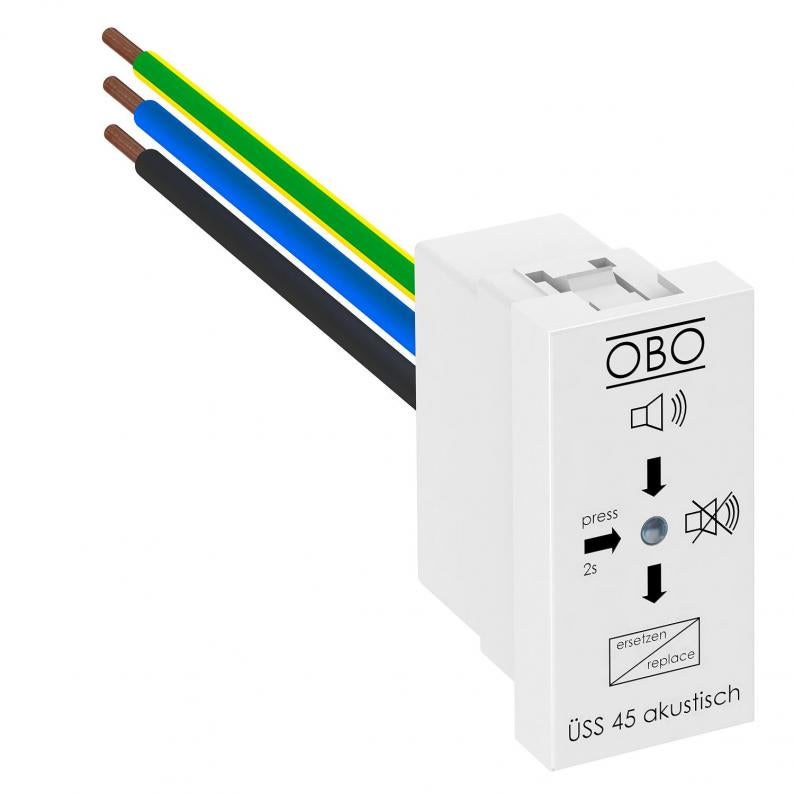

Fina zaštita mreže Modul 45, sa zvučnom signalizacijom
Type ÜSS 45-A-RW
|Item no. 6117465
|EAN 4012196117611
Item no. / Type
6117465 / ÜSS 45-A-RW
Stupanj zaštite
IP20
Najviši trajni napon AC
255 V
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Uređaj za zaštitu od prenapona / Fina zaštita mreže tip 3 prema EN 61643-11 za instalaciju u kanale Rapid 45, parapetne kanale i sustave podnih instalacija.
• Verzija A s akustičnim prikazom funkcije (signalni ton može se isključiti)
• Brza i jednostavna montaža

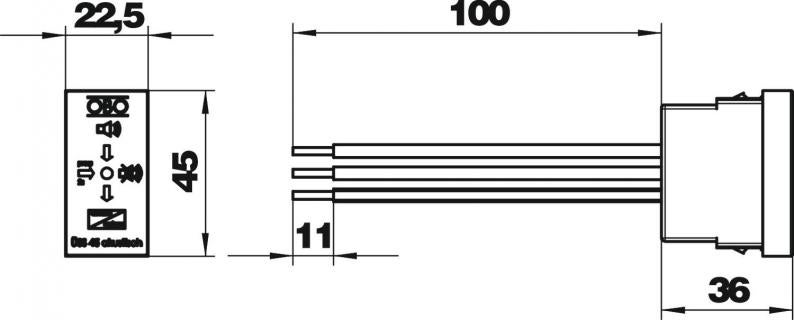

• Smanjena širina 22,5 mm
• Boja: čisto bijela; RAL 9010
Primjena: Uređaj za zaštitu od prenapona osigurava sljedeće i slične priključnice.
Uređaj za zaštitu od prenapona tip 3 (razred D) sukladno normi VDE 0675 dio 6-11 (DIN EN 61643-11)
Za instalaciju u Rapid-45-kanale, parapetne kanale i sustave podnih instalacija.
• Verzija A s akustičnim prikazom funkcije (signalni ton može se isključiti)
• Brza i jednostavna montaža
• Smanjena širina 22,5 mm
• Boja: čisto bijela; RAL 9010
Primjena: Uređaj za zaštitu od prenapona osigurava sljedeće i slične priključnice.
Uređaj za zaštitu od prenapona tip 3 (razred D) sukladno normi VDE 0675 dio 6-11 (DIN EN 61643-11)
Za instalaciju u Rapid-45-kanale, parapetne kanale i sustave podnih instalacija.
Technical data
Tehnički podaci
| Oblik mreže | sve |
|---|---|
| Otvoreni | ne |
| Signalizacija na uređaju | zvučan |
| Stupanj zaštite | IP20 |
| Daljinska signalizacija | ne |
| Ispitni razred tipa 3 | da |
| Nazivni napon AC (50 / 60 Hz) | 230 V |
| Razina zaštite [L-N] | ≤1500 |
| Najviši trajni napon AC | 255 V |
| Nazivna odvodna struja (8/20 µs) | 2,5 kA |
| Način montaže | Modul |
| Maksimalni predosigurač | 16 |
| Izvedba | zvučni indikator funkcije |
| Nazivna struja opterećenja (ulazna/izlazna stezaljka) | 16 A |
| Min. temperatura za obradu | -25 °C |
| Temperatura za obradu, maks. | 45 °C |
| SPD sukladno IEC 61643-1 | class III |
| U skladu s EN 61643-11 | Tip 3 |
| LPZ | 2→3 |
| Maksimalna odvodna struja (8/20 μs) | 5 kA |
| Vrijeme odziva | <25 ns |
| Maksimalni predosigurač | 16 A |
| Temperaturno područje korištenja, min. | -25 °C |
| Temperaturno područje korištenja, maks. | 45 °C |
| Dimenzija | 255V |
| Boja | bijela; RAL 9010 |
Mogućnosti priključka
| Nazivna odvodna struja (8/20 μs) [ukupno] | 5 kA |
|---|---|
| Min. presjek krutog vodiča (jedno-/višežični) | 1,5 mm² |
| Maks. presjek krutog vodiča (jedno-/višežični) | 1,5 mm² |
| Zajednička razina zaštite [L-PE] | 1500 kV |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 0,5421 kg CO2e / 1 Komad |
|---|
