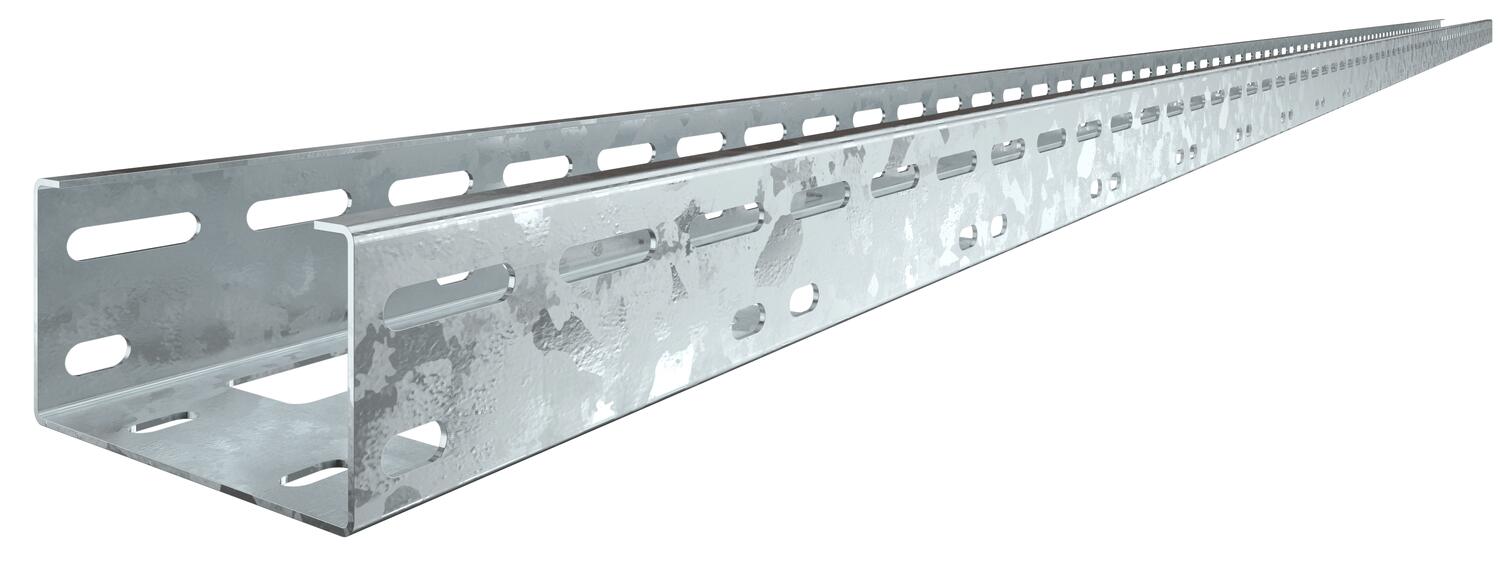

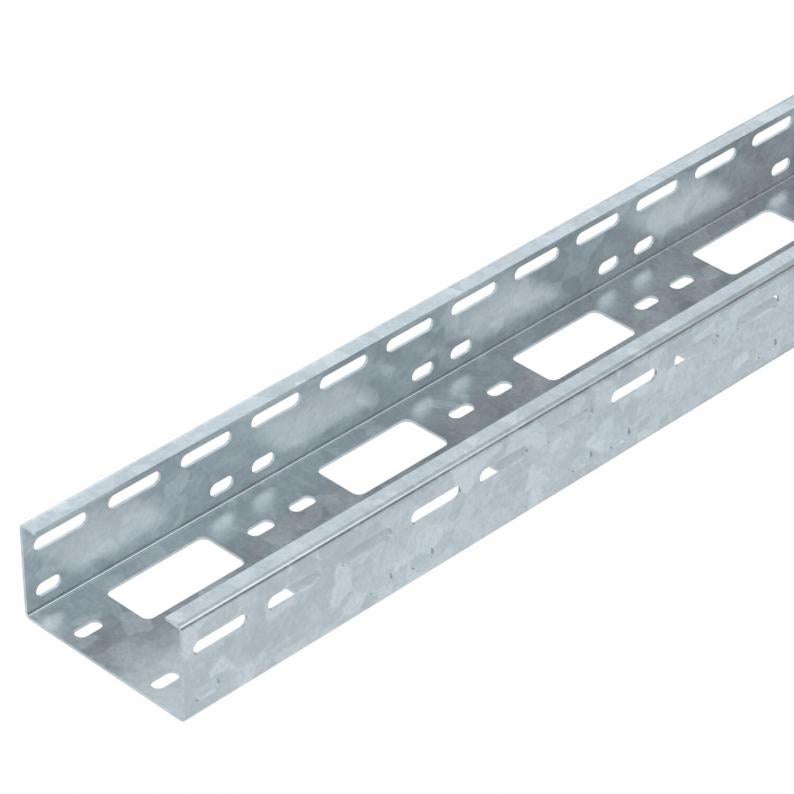

AZ kanal 100 FT, bez bočne perforacije
Type AZK A 100 FT
|Item no. 6076246
|EAN 4012196069378
Item no. / Type
6076246 / AZK A 100 FT
Duljina
3000 mm
Širina
100 mm
Očuvanje funkcije
ne
Debljina lima
1,5 mm
Smallest selling unit: 3 m
3m
m
Description
AZ kanal visine 50 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.
Technical data
Dimenzije
| Duljina | 3000 mm |
|---|---|
| Širina | 100 mm |
| Visina | 50 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Bočna perforacija | da |
| Izvedba spojnice | bez spojnice |
| Izvedba velikog raspona | ne |
| Korisni presjek | 50 cm² |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Debljina lima | 1,5 mm |
| Montažna perforacija u podu | da |
| NATO šablona za bušenje | ne |
| Korisni presjek | 5000 mm² |
| Dimenzija | 50x100x3000 |
| Površina | vruće pocinčano |
| Materijal | Čelik |
| Boja | cink |
Opterećenja
| Razmak podupiranja 1,0m | 3 kN/m |
|---|---|
| Razmak podupiranja 1,5m | 2,4 kN/m |
| Razmak podupiranja 2,0m | 1,4 kN/m |
| Razmak podupiranja 2,5m | 0,8 kN/m |
| Razmak podupiranja 3,0m | 0,25 kN/m |
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 5,2765 kg CO2e / 1 Metar |
|---|
