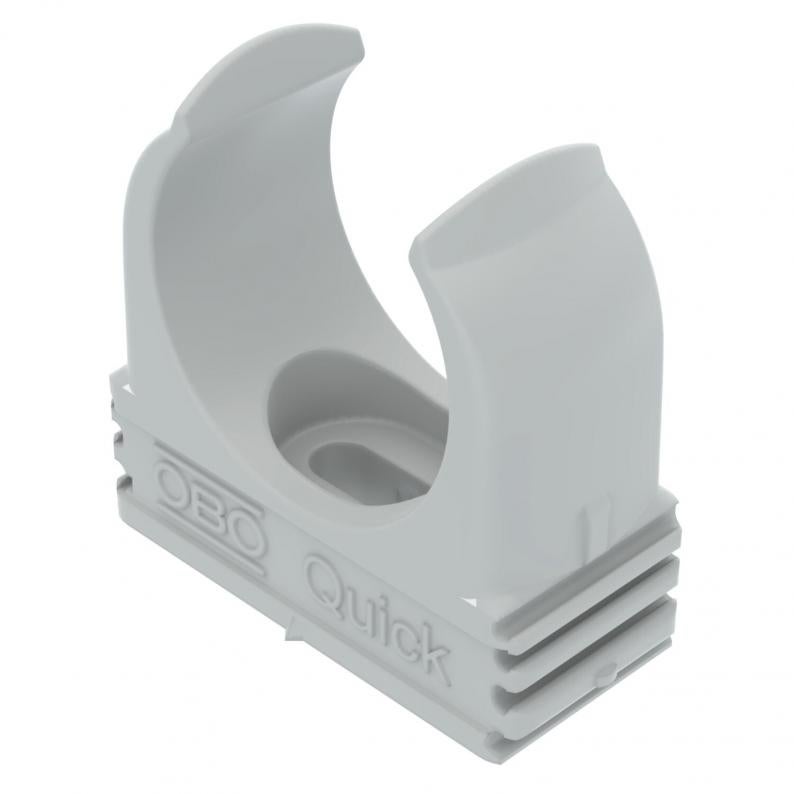

Quick-obujmica, svijetlosiva
Type 2955 M25
|Item no. 2149016
|EAN 4012195583998
Item no. / Type
Veličina
Smallest selling unit: 100 Komada
100Komada
Komada
Description
Nadžbukne obujmice za prihvat metričkih čeličnih cijevi, izolacijskih cijevi i Quick-Pipe elektroinstalacijskih cijevi. Univerzalna montaža na zidove i stropove u zatvorenom ili zaštićenom otvorenom području. S uzdužnim otvorom za poravnavanje kod montaže vijcima ili udarnim tiplama. Montaža cijevi bez alata. Moguće poredati i s obujmicama OBO Multi-Quick ili proQuick. Veličina M16 - M32 može se navrnuti na navoj M6. Razmak pričvršćivanja od 50 – 60 cm, maks. snaga izvlačenja iz zida F pri temperaturi prostora od 20 °C vidi u tablici.
Technical data

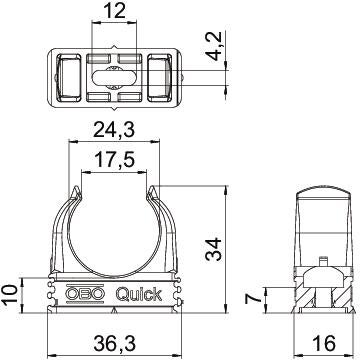

Dimenzije
| Mjera A | 36,3 mm |
|---|---|
| Mjera B | 16 mm |
| Mjera H | 34 mm |
| Mjera C | 17,5 mm |
| Mjera F | 4,2 mm |
| Mjera h | 10 mm |
| Mjera e | 12 mm |
| Mjera D | 24,3 mm |
Tehnički podaci
| Veličina | M25 |
|---|---|
| bez halogena | da |
| Vrijednosti izvlačenja | 100 N |
| Otporne na UV zračenje | ne |
| Može se nizati | da |
| zatvoreno | ne |
| Broj kablova/cijevi | 1 |
| Prijelomna sila | 0,1 kN |
| S umetkom | ne |
| Vrsta pričvršćivanja | Rupa s navojem |
| Min. promjer cijevi/kabela | 25 mm |
| Maks. promjer cijevi/kabela | 25 mm |
| Područje zatezanja D min. | 25 mm |
| Područje zatezanja D maks. | 25 mm |
| Dimenzija | M25 |
| Materijal | Polipropilen |
| Boja | svijetlo siva; RAL 7035 |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 0,0189 kg CO2e / 1 Komad |
|---|
Accessories
Pribor za montažu
Article
Type
Item no.
Amount
DP GM6 30
2351673
Smallest selling unit: 100 Komada
100Komada
Komada
Item no. 2351673
Utična tipla Delta-Push® s navojem M6Type
DP GM6 30
Smallest selling unit: 100 Komada
100Komada
Komada
