Kabelska polica RKS-Magic®

Kabelska polica RKS-Magic®

Type RKSM 630 A2
|
Item no. 6047656
|
EAN 4012195706182
Show all variants
Item no. / Type
Duljina
Širina
Visina
Očuvanje funkcije
Debljina lima

Smallest selling unit: 3 m

m

Description

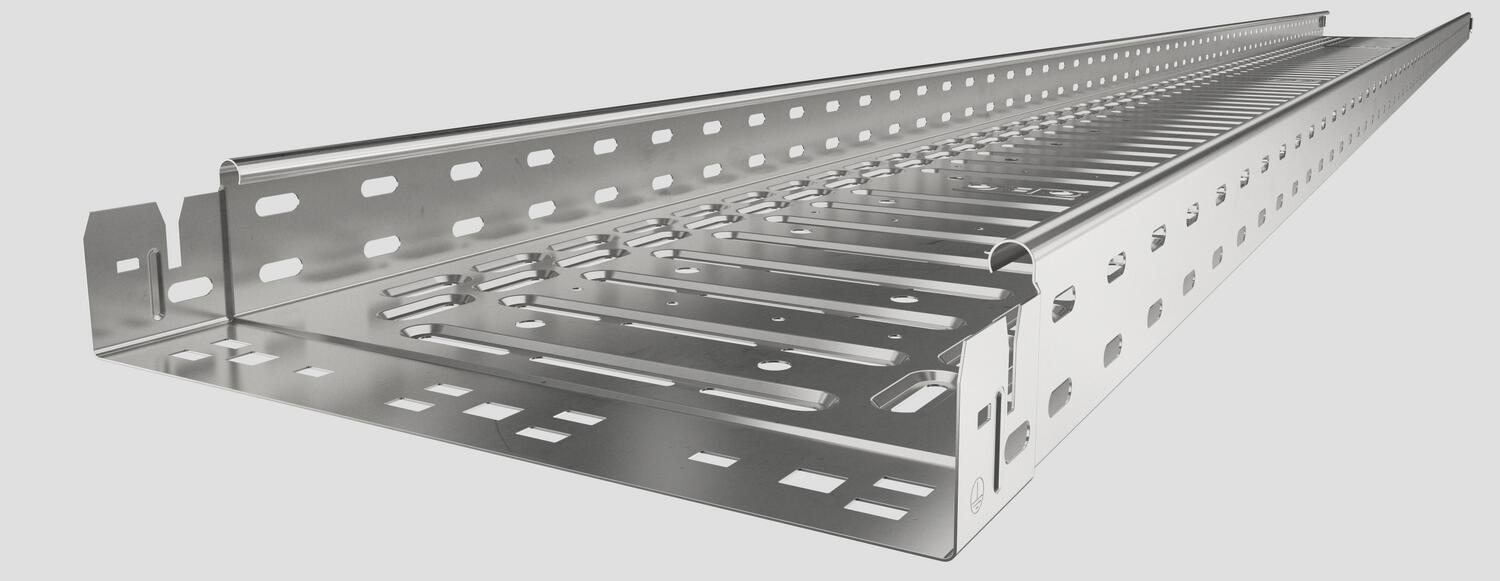

Kabelska polica s integriranim sustavom za brzo pričvršćivanje. Korisna dužina kabelske police iznosi 3.000 mm.

Kabelska polica s perforiranim stranicama 7 x 20 mm za instalaciju dodatnih elemenata.

Perforacija za direktno ovješenje pomoću navojne šipke promjera 11 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.

Izjednačenje potencijala osigurano je bez dodatnih elemenata.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Njemačka
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • UKCA declaration of conformity
  • Razred očuvanja funkcije E30
  • Function maintenance class E60
  • Razred očuvanja funkcije E90
  • Environmental Product Declaration (EPD)
  • Ugljični otisak (PCF)

Technical data

Dimenzije

Duljina3050 mm
Širina300 mm
Visina60 mm
Mjera y250 mm
Mjera B300 mm
Mjera t100 mm
Mjera x200 mm

Tehnički podaci

Očuvanje funkcijeda
Bočna perforacijada
Izvedba spojniceintegrirana spojnica
Izvedba velikog rasponane
Korisni presjek178 cm²
Nehrđajući plemeniti čelik, obrađenne
Debljina lima0,75 mm
Montažna perforacija u poduda
NATO šablona za bušenjene
Korisni presjek17800 mm²
S poklopcemne
Perforacijom za pričvršćivanje1
Dimenzija60x300x3050
Površinapovršina naknadno obrađena
MaterijalNehrđajući čelik 1.4301
Bojaoplemenjeni čelik
Zaštita od požaraOdržavanje funkcionalnosti nosive konstrukcije za određene kabele
Zaštita od elektromagnetskog zračenja s poklopcem50 dB
Magnetske zaštite bez poklopca20 dB
Tip ispitivanja opterećenja prema IEC 61537Tip II
Korisna dužina3000 mm
Vrsta spoja sustava nosača kabelaPričvršćivanje klik-sustavom

Opterećenja

Razmak podupiranja 1,0m1,2 kN/m
Razmak podupiranja 1,5m0,9 kN/m
Razmak podupiranja 2,0m0,6 kN/m
Razmak podupiranja 2,5m0,4 kN/m
Dijagram opterećenja kabelske police tipa RKSM 60

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka

Razmak podupiranja u m

Savijanje drške u mm kod dopuštenog kN/m

Krivulja opterećenja kod ispitivanja

Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm

Krivulja savijanja stranice ovisno o razmaku nosača

page.product.environmentalData.environmentalData

CO2 otisak (GWP) od kolijevke do vrata13,6398 kg CO2e / 1 Metar

Accessories

Dodatni pribor sustava

Item no. 6036626

Luk od 90° 60 A2
Type
RB 90 630 A2

Smallest selling unit: 1 Komada

Komada

Type
RAA 630 A2

Smallest selling unit: 1 Komada

Komada

Item no. 6038164

T-element 60 A2
Type
RT 630 A2

Smallest selling unit: 1 Komada

Komada

Downloads

0 selected

Podatkovni list (1)
Katalozi i brošure (6)
Izjave (5)
Certifikati (2)
Upute i pomoći (2)
Slike proizvoda (3)
Preuzimanja 3D podataka (2)

Variants

Širina
Očuvanje funkcije
Debljina lima
RKSM 610 A2
Item no.
6047613
Duljina
3050
Širina
100
Visina
60
Očuvanje funkcije
da
Debljina lima
0,75
Površina
površina naknadno obrađena
Materijal
Nehrđajući čelik 1.4301
Boja
oplemenjeni čelik
RKSM 620 A2
Item no.
6047640
Duljina
3050
Širina
200
Visina
60
Očuvanje funkcije
da
Debljina lima
0,75
Površina
površina naknadno obrađena
Materijal
Nehrđajući čelik 1.4301
Boja
oplemenjeni čelik
RKSM 630 A2
Item no.
6047656
Duljina
3050
Širina
300
Visina
60
Očuvanje funkcije
da
Debljina lima
0,75
Površina
površina naknadno obrađena
Materijal
Nehrđajući čelik 1.4301
Boja
oplemenjeni čelik
RKSM 640 A2
Item no.
6047691
Duljina
3050
Širina
400
Visina
60
Očuvanje funkcije
ne
Debljina lima
0,9
Površina
površina naknadno obrađena
Materijal
Nehrđajući čelik 1.4301
Boja
oplemenjeni čelik
RKSM 650 A2
Item no.
6047721
Duljina
3050
Širina
500
Visina
60
Očuvanje funkcije
ne
Debljina lima
0,9
Površina
površina naknadno obrađena
Materijal
Nehrđajući čelik 1.4301
Boja
oplemenjeni čelik
RKSM 660 A2
Item no.
6047737
Duljina
3050
Širina
600
Visina
60
Očuvanje funkcije
ne
Debljina lima
0,9
Površina
površina naknadno obrađena
Materijal
Nehrđajući čelik 1.4301
Boja
oplemenjeni čelik
