Luk od 90° 60 A2
Type RB 90 630 A2
|Item no. 6036626
|EAN 4012197344030
Item no. / Type
Širina
Smallest selling unit: 1 Komada
1Komada
Komada
Description

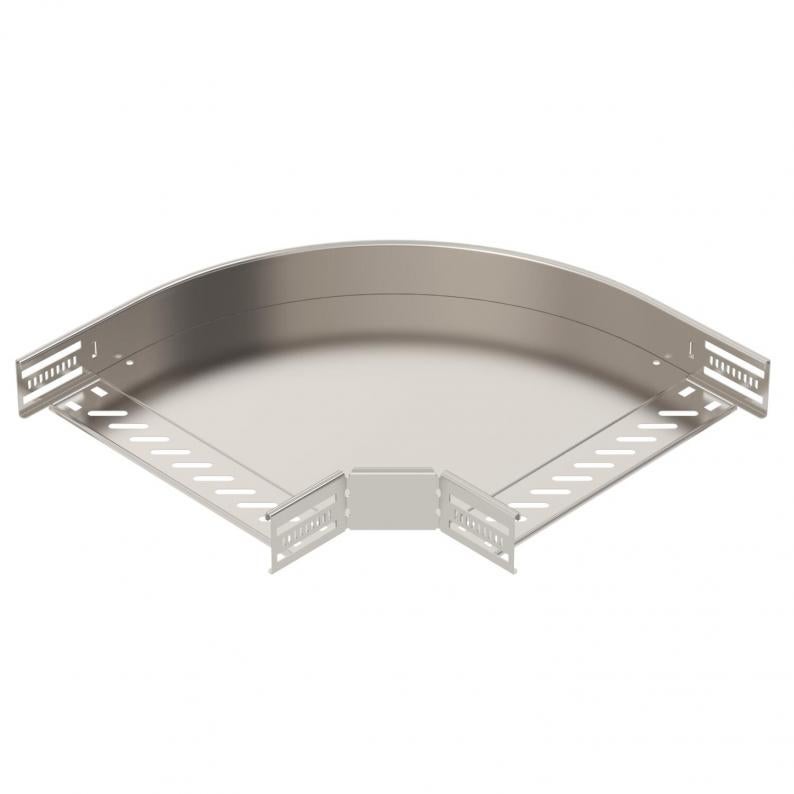

Luk od 90° za izradu vodoravnog grananja, tipski dio za kabelske police visine stranica 60 mm koje se mogu uglaviti i pričvrstiti vijcima. Montaža bez vijaka dvostrukim stezaljkama ili vijčanim spojem s pomoću torban vijaka tipa FRS i proširenih matica M6. Za primjenu u unutarnjim i vanjskim prostorima. Materijal za pričvršćivanje mora se naručiti zasebno.
Technical data

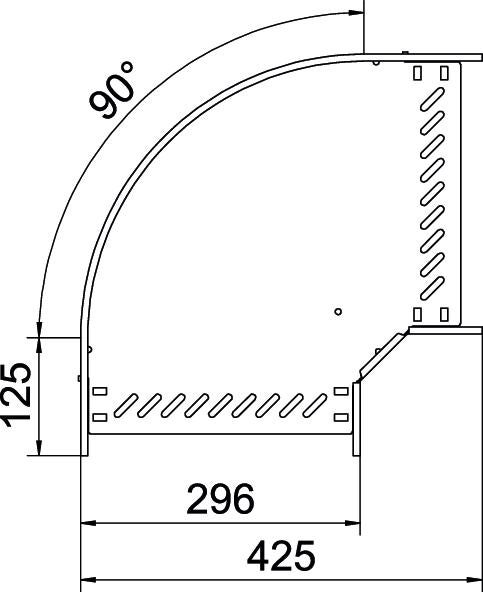

Dimenzije
| Širina | 300 mm |
|---|---|
| Visina | 60 mm |
| Mjera B | 300 mm |
Tehnički podaci
| Očuvanje funkcije | da |
|---|---|
| Bočna perforacija | da |
| Izvedba spojnice | integrirana spojnica |
| Izvedba velikog raspona | ne |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Debljina lima | 0,8 mm |
| Montažna perforacija u podu | da |
| NATO šablona za bušenje | ne |
| Debljina podnog lima | 0,8 mm |
| Savijanje (kut) | 90° |
| Promjena smjera | horizontalno |
| S poklopcem | ne |
| Oblik | Kruti kut |
| Debljina stranice | 1,25 mm |
| Temperaturno područje korištenja, min. | -20 °C |
| Temperaturno područje korištenja, maks. | 120 °C |
| Dimenzija | 60x300 |
| Površina | površina naknadno obrađena |
| Materijal | Nehrđajući čelik 1.4301 |
| Boja | oplemenjeni čelik |
| Vrsta spoja sustava nosača kabela | pričvršćeno vijcima/stezaljkama |
| Preporučeni broj vijaka | 14 St. |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 13,5747 kg CO2e / 1 Komad |
|---|
Accessories
Dodatni pribor sustava
Pribor za montažu
Article
Type
Item no.
Amount
Item no. 6036976
Poklopac za luk od 90° A2Type
RBD 90 300 A2
Smallest selling unit: 1 Komada
1Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (3)
Izjave (4)
Upute i pomoći (3)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Variants
Type
Širina
Površina
Materijal
Boja
Item no.
RB 90 610 A2
100
površina naknadno obrađena
Nehrđajući čelik 1.4301
oplemenjeni čelik
6036620
RB 90 615 A2
150
površina naknadno obrađena
Nehrđajući čelik 1.4301
oplemenjeni čelik
6036622
RB 90 620 A2
200
površina naknadno obrađena
Nehrđajući čelik 1.4301
oplemenjeni čelik
6036624
RB 90 630 A2
300
površina naknadno obrađena
Nehrđajući čelik 1.4301
oplemenjeni čelik
6036626
RB 90 640 A2
400
površina naknadno obrađena
Nehrđajući čelik 1.4301
oplemenjeni čelik
6036628
RB 90 650 A2
500
površina naknadno obrađena
Nehrđajući čelik 1.4301
oplemenjeni čelik
6036630
RB 90 660 A2
600
površina naknadno obrađena
Nehrđajući čelik 1.4301
oplemenjeni čelik
6036632
