Zaštita za 2-polno napajanje, s daljinskom signalizacijom 230 V AC

Type VF230-AC-FS

Item no. 5097858

EAN 4012195578215

Podatkovni list (PDF)

REACH Izjava o sukladnosti (PDF)

RoHS Izjava o sukladnosti (PDF)

Show all variants

Item no. / Type

5097858 / VF230-AC-FS

Stupanj zaštite

IP20

Najviši trajni napon AC

255 V

Smallest selling unit: 1 Komada

Komada

Description

Zaštita od prenapona / fina zaštita mreže od prenapona tip 3 prema HRN EN 61643-11 s daljinskom signalizacijom

• S daljinskom signalizacijom, izmjeničnim kontaktom bez potencijala, za nadzor funkcije

• Prikladan za sustave izmjeničnog i istosmjernog napona

• S optičkim indikatorom funkcije

• Jednostavna montaža sa stezaljkama bez vijaka

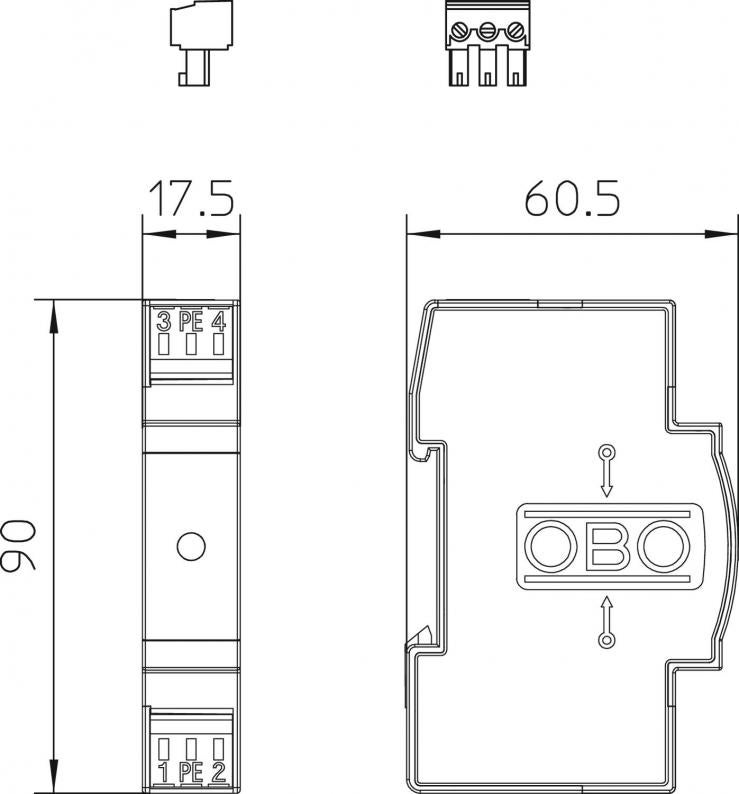

• U rasteru 17,5 mm

• Y sklop

Primjena: univerzalna primjena na 35 mm montažni profil u svakom razvodnom ormaru.

Technical data

Tehnički podaci

Broj polova	3
Oblik mreže	sve
Otvoreni	ne
Signalizacija na uređaju	optički
Razina zaštite linija - linija	<1060 V
Razina zaštite linija - zemlja	<1400 V
Stupanj zaštite	IP20
Izvedba testirana na eksplozije	ne
Daljinska signalizacija	da
Ispitni razred tipa 3	da
Nazivni napon AC (50 / 60 Hz)	230 V
Razina zaštite [L-N]	≤1000
Najviši trajni napon AC	255 V
Nazivna odvodna struja (8/20 µs)	2,5 kA
Način montaže	Montažni profil 35 mm
Sukladno ROHS-u	da
Nazivna struja opterećenja (ulazna/izlazna stezaljka)	20 A
Min. temperatura za obradu	-40 °C
Temperatura za obradu, maks.	80 °C
SPD sukladno IEC 61643-1	class III
U skladu s EN 61643-11	Tip 3
LPZ	2→3
Maksimalna odvodna struja (8/20 μs)	7 kA
Vrijeme odziva	<25 ns
Temperaturno područje korištenja, min.	-40 °C
Temperaturno područje korištenja, maks.	80 °C
Dimenzija	230V AC

Mogućnosti priključka

Daljinska dojava (FM)	Izmjenjivač
Min. presjek krutog vodiča (jedno-/višežični)	0,14 mm²
Maks. presjek krutog vodiča (jedno-/višežični)	2,5 mm²
Zajednička razina zaštite [L-PE]	1500 kV

Environmental Data

Pakiranje bez plastike	da

CO2 otisak (GWP) od kolijevke do vrata	0,8639 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	0,8639 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Komad
Declared Unit Quantity (LCA)	1
