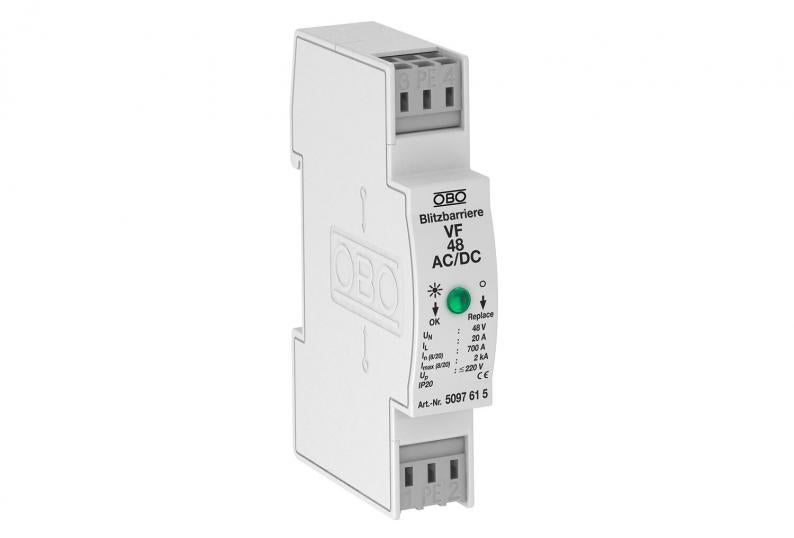

Zaštita za 2-polno napajanje 48 V
Type VF48-AC/DC
|Item no. 5097615
|EAN 4012195578130
Item no. / Type
Najviši trajni napon AC
Najviši trajni napon DC
Broj polova
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Zaštita od prenapona / fina zaštita mreže od prenapona tip 3 sukladno normi HRN EN 61643-11
• Prikladna za sustave sa izmjeničnim i istosmjernim naponom
• S optičkim indikatorom funkcije
• Sa stezaljkama bez vijaka za laku montažu

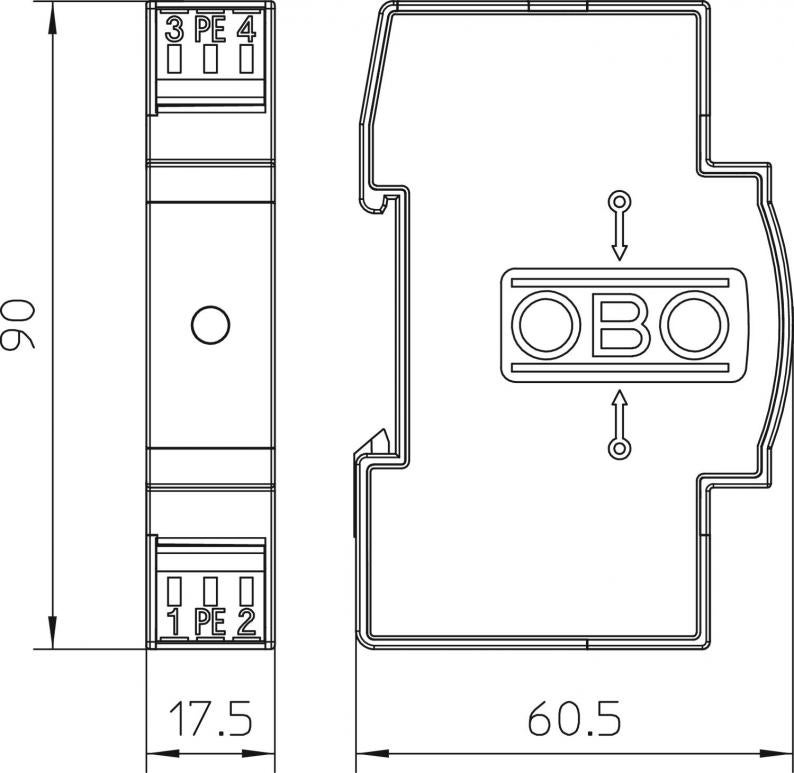

• Širine 17,5 mm
• Y-sklop
Primjena: univerzalna primjena na 35 mm montažnim profilima u svakom uobičajenom razvodnom ormaru.
• Prikladna za sustave sa izmjeničnim i istosmjernim naponom
• S optičkim indikatorom funkcije
• Sa stezaljkama bez vijaka za laku montažu
• Širine 17,5 mm
• Y-sklop
Primjena: univerzalna primjena na 35 mm montažnim profilima u svakom uobičajenom razvodnom ormaru.
Technical data
Tehnički podaci
| Broj polova | 3 |
|---|---|
| Oblik mreže | sve |
| Otvoreni | ne |
| Signalizacija na uređaju | optički |
| Razina zaštite linija - linija | <220 V |
| Razina zaštite linija - zemlja | <1200 V |
| Stupanj zaštite | IP20 |
| Izvedba testirana na eksplozije | ne |
| Daljinska signalizacija | ne |
| Ispitni razred tipa 3 | da |
| Nazivni napon AC (50 / 60 Hz) | 48 V |
| Najviši trajni napon AC | 60 V |
| Najviši trajni napon DC | 80 V |
| Nazivna odvodna struja (8/20 µs) | 0,7 kA |
| Broj polova | 2 |
| Način montaže | Montažni profil 35 mm |
| Maksimalni predosigurač | 20 |
| Izvedba | 48 V verzija |
| Sukladno ROHS-u | da |
| Nazivna struja opterećenja (ulazna/izlazna stezaljka) | 20 A |
| Min. temperatura za obradu | -40 °C |
| Temperatura za obradu, maks. | 80 °C |
| SPD sukladno IEC 61643-1 | class III |
| U skladu s EN 61643-11 | Tip 3 |
| LPZ | 2→3 |
| Maksimalna odvodna struja (8/20 μs) | 2 kA |
| Vrijeme odziva | <25 ns |
| Maksimalni predosigurač | 20 A |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 80 °C |
| Dimenzija | 48V AC |
Mogućnosti priključka
| Min. presjek krutog vodiča (jedno-/višežični) | 0,14 mm² |
|---|---|
| Maks. presjek krutog vodiča (jedno-/višežični) | 2,5 mm² |
Environmental Data
| Pakiranje bez plastike | da |
|---|
| CO2 otisak (GWP) od kolijevke do vrata | 0,4262 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,4262 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Komad |
| Declared Unit Quantity (LCA) | 1 |
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (2)
(1)
Upute i pomoći (3)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Variants
Type
Stupanj zaštite
Najviši trajni napon AC
Najviši trajni napon DC
Broj polova
Item no.
VF12-AC DC
IP20
13,5
18
2
5097453
VF24-AC/DC
IP20
34
46
2
5097607
VF48-AC/DC
IP20
60
80
2
5097615
VF110-AC DC
IP20
150
200
2
5097631
VF230-AC/DC
IP20
255
350
2
5097650
Najviši trajni napon AC
Najviši trajni napon DC
VF12-AC DC
Item no.
5097453
Stupanj zaštite
IP20
Najviši trajni napon AC
13,5
Najviši trajni napon DC
18
Broj polova
2
VF24-AC/DC
Item no.
5097607
Stupanj zaštite
IP20
Najviši trajni napon AC
34
Najviši trajni napon DC
46
Broj polova
2
VF48-AC/DC
Item no.
5097615
Stupanj zaštite
IP20
Najviši trajni napon AC
60
Najviši trajni napon DC
80
Broj polova
2
VF110-AC DC
Item no.
5097631
Stupanj zaštite
IP20
Najviši trajni napon AC
150
Najviši trajni napon DC
200
Broj polova
2
VF230-AC/DC
Item no.
5097650
Stupanj zaštite
IP20
Najviši trajni napon AC
255
Najviši trajni napon DC
350
Broj polova
2
