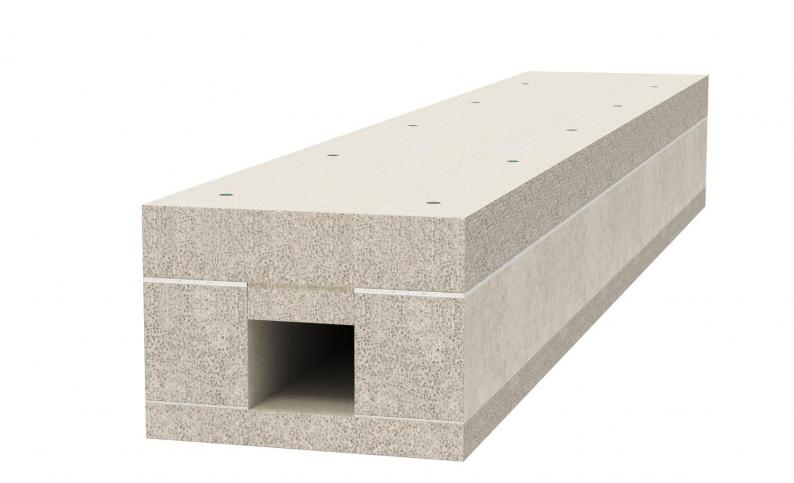

Vatrootporni kanal PYROLINE® Con D BSK I120/E90
Type BSKD12-K0506
|Item no. 7215210
|EAN 4012196645794
Item no. / Type
Duljina
Mjera B
Mjera H
Mjera b
Mjera h
Smallest selling unit: 1 m
1m
m
Description
Vatrootporni kanal od lakog betona sa staklenim vlaknima koji je otporan na vodu i hladnoću, klase građevinskog materijala A1 prema EN 13501-1 za vatrootporno polaganje kabela na putevima evakuacije i spašavanja i za održavanje funkcionalnosti sustava bitnih za sigurnost. Klasifikacija I120 kao I kanal prema DIN 4102 dio 11 i klasifikacija E90 kao E kanal prema DIN 4102 dio 12.
Montira se izravno na zidovima i stropovima.
Uključeni vijci i brtvene trake.
Montira se izravno na zidovima i stropovima.
Uključeni vijci i brtvene trake.
Technical data

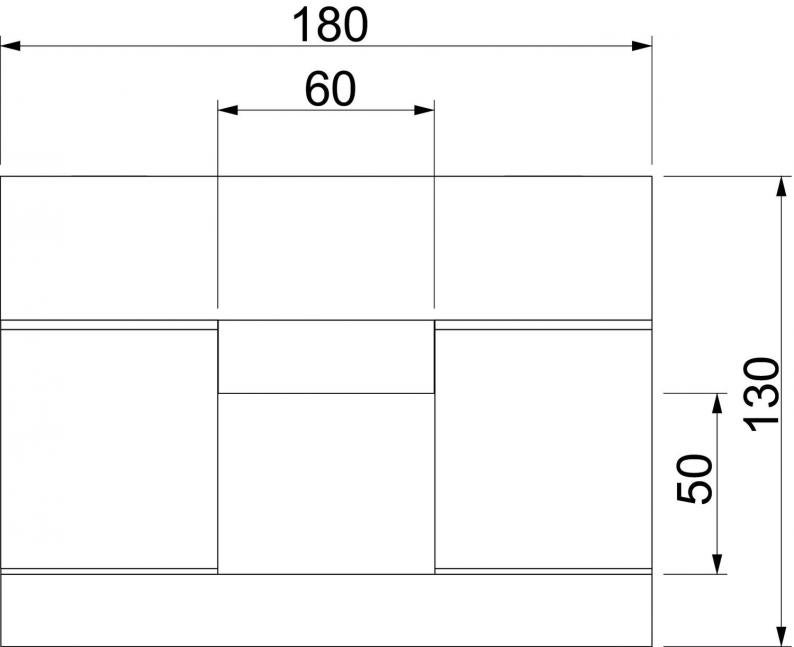

Dimenzije
| Duljina | 1000 mm |
|---|---|
| Širina | 180 mm |
| Visina | 130 mm |
| Mjera B | 180 mm |
| Mjera H | 130 mm |
| Mjera b | 60 mm |
| Mjera h | 50 mm |
Tehnički podaci
| Korisni presjek | 3000 mm² |
|---|---|
| S otvorom | ne |
| Pregrade moguće | da |
| Razred vatrootpornosti I - instalacijski kanal | 120 |
| Razred vatrootpornosti E - očuvanje funkcije | 90 |
| Plašt | bez |
| Materijal izolacije | Laki beton od staklenog vlakna |
| Broj protupožarnih strana | 3 |
| Pričvršćenje poklopca | spojiti vijkom |
| Dimenzija | 1000x50x60 |
| Materijal | Laki beton sa staklenim vlaknima |
| Boja | siva |
Accessories
Dodatni pribor sustava
Article
Type
Item no.
Amount
KAD-8040
7215464
Smallest selling unit: 1 Komada
1Komada
Komada
LHS 20
7215288
Smallest selling unit: 10 Komada
10Komada
Komada
LHS 40
7215290
Smallest selling unit: 10 Komada
10Komada
Komada
Item no. 7215464
Udvostručujući element za protupožarni kanal PYROLINE® ConType
KAD-8040
Smallest selling unit: 1 Komada
1Komada
Komada
Type
LHS 20
Smallest selling unit: 10 Komada
10Komada
Komada
Type
LHS 40
Smallest selling unit: 10 Komada
10Komada
Komada
Downloads
0 selected
Podatkovni list (2)
Katalozi i brošure (3)
Izjave (2)
Certifikati (2)
Upute i pomoći (1)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Variants
Type
Duljina
Mjera B
Mjera H
Mjera b
Mjera h
Item no.
BSKD12-K0506
1000
180
130
60
50
7215210
BSKD12-K0511
1000
230
130
110
50
7215216
BSKD12-K0521
1000
330
130
210
50
7215222
