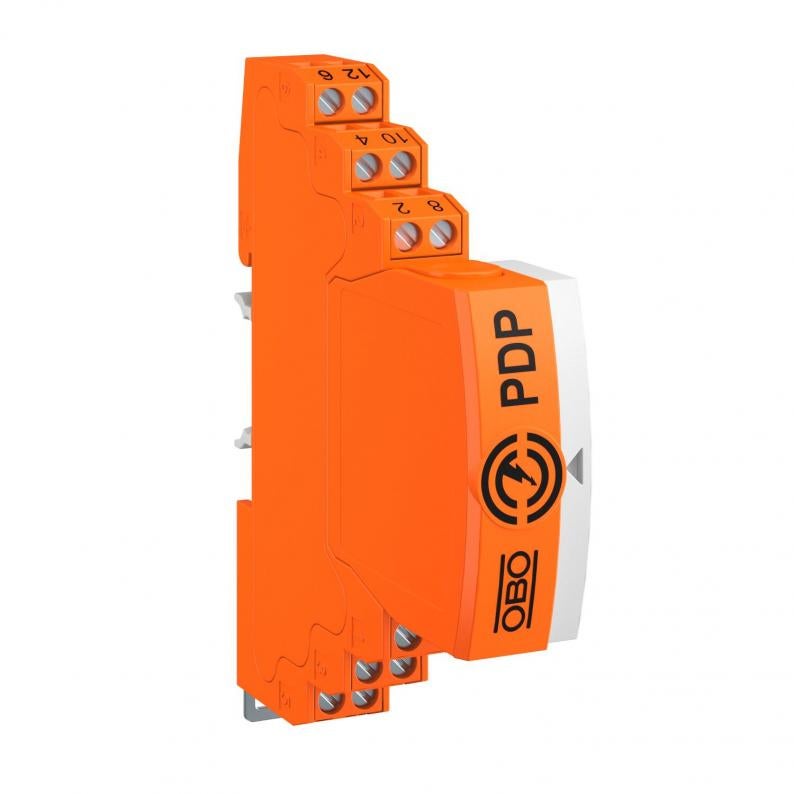

Utična zaštita za prijenos podataka, 2-polna, izravno uzemljenje, s OS, 24 V

Type PDP-2-24-D-OS

Item no. 5080345

EAN 4012196742196

undefined

Izjava o sukladnosti (PDF)

undefined

Show all variants

Item no. / Type

5080345 / PDP-2-24-D-OS

Broj polova

Utični sustav

Stezaljka

Najviši trajni napon AC

21 V

Najviši trajni napon DC

30 V

Izvedba

2-polni

Smallest selling unit: 1 Komada

Komada

Description

Utična zaštita prijenosa podataka tip 1+2/D1+C2 za primjenu u mjernoj, upravljačkoj i regulacijskoj tehnici
• Zaštitni uređaji za višežilne sustave
• Izravno uzemljenje
• Područje frekvencije do 100 MHz
• Uzemljenje moguće putem perforiranog montažnog profila ili priključnog voda
• Mala ugradbena širina od 12,5 mm
• Visoka dostupnost sustava - nema prekida signala bez zaštitnog modula
• S optičkom signalizacijom i mogućnosti daljinske signalizacije putem opskrbe naponom PDP-PS

Primjena: univerzalna zaštita od udara munje i prenapona za uređaje za prijenos podataka u mjernoj, upravljačkoj i regulacijskoj tehnici.

Technical data

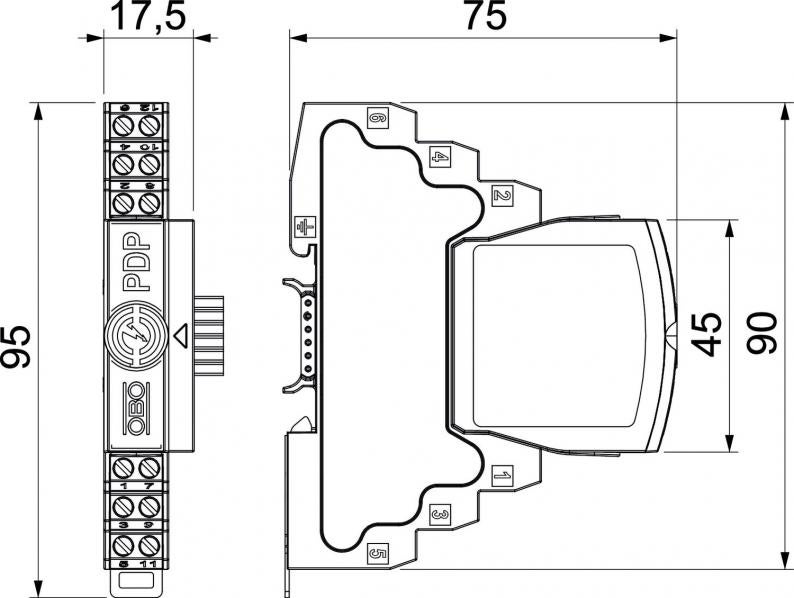

Dimenzije

Duljina	75 mm
Širina	17,5 mm
Visina	95 mm

Tehnički podaci

Broj polova	2
Serijski otpor	1.2 ± 5%
Signalizacija na uređaju	bez
Utični sustav	Stezaljka
Razina zaštite linija - linija	150 V
Razina zaštite linija - zemlja	850 V
Stupanj zaštite	IP20
Ispitna norma	IEC 61643-21
Serijski otpor po žili	1,2 Ω ± 5%
Nazivna odvodna struja In prema C2 (ukupno)	20 kA
Kapacitet (žila-žila)	≤30 pF
Kapacitet (žila-zemlja)	≤30 pF
Uzemljenje preko:	Priključni kabel/montažni profil
Montaža ulaz / izlaz	Stezaljke s vijcima
Priključak oplete	da
Zaštita	izravno
Jakost udarne struje žila-žila	10 kV / 5 kA
Jakost udarne struje žila-zemlja	10 kV / 5 kA
Ukupna nazivna odvodna struja (10/350)	5 kA
Ukupna nazivna odvodna struja (8/20)	20 kA
Nazivna strujna opterećenja DC	0,6 A
Nazivna strujna opterećenja AC	0,425 A
Najviši trajni napon AC	21 V
Najviši trajni napon DC	30 V
Nazivna odvodna struja (8/20 µs)	10 kA
Granična frekvencija	100 MHz
Izvedba	2-polni
SPD sukladno IEC 61643-21	Razred I+II / D1+C2
Kategorie	Tip 1+2 / D1+C2
SPD sukladno IEC 61643-1	class I+II
U skladu s EN 61643-11	tip 1+2
LPZ	0→2
Impulsna struja	2,5 kA
Uneseno prigušenje (insertion loss)	≤3 dB
Maks. presjek krutog priključka	2,5 mm²
Min. presjek višežičnog priključka	0,14 mm²
Maks. presjek višežičnog priključka	2,5 mm²
Temperaturno područje korištenja, min.	-40 °C
Temperaturno područje korištenja, maks.	80 °C
Dimenzija	24V

Mogućnosti priključka

Min. presjek krutog priključka	0,14 mm²
Min. presjek fleksibilnog priključka	0,14 mm²
Maks. presjek fleksibilnog priključka.	1,5 mm²

page.product.environmentalData.environmentalData

CO2 otisak (GWP) od kolijevke do vrata	0,9499 kg CO2e / 1 Komad
