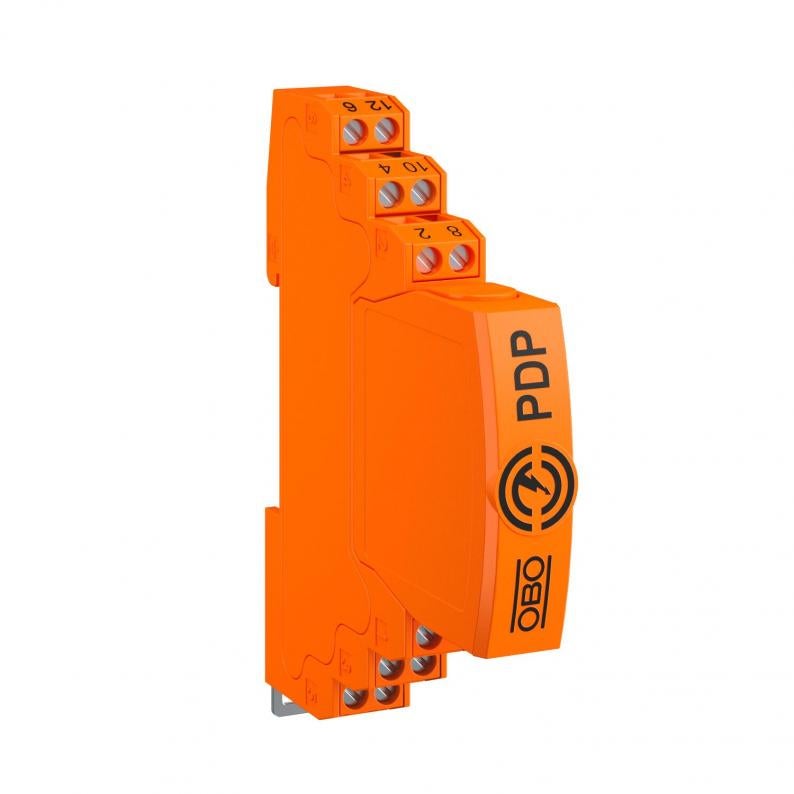

Utična zaštita za prijenos podataka, 2-polna, izravno uzemljenje, 24 V
Type PDP-2-24-D
|Item no. 5080305
|EAN 4012196741922
Item no. / Type
Najviši trajni napon AC
Najviši trajni napon DC
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Utična zaštita prijenosa podataka tip 1+2/D1+C2 za primjenu u mjernoj, upravljačkoj i regulacijskoj tehnici
• Zaštitni uređaji za višežilne sustave
• Izravno uzemljenje
• Područje frekvencije do 100 MHz
• Uzemljenje moguće putem perforiranog montažnog profila ili priključnog voda
• Mala ugradbena širina od 12,5 mm
• Visoka dostupnost sustava - nema prekida signala bez zaštitnog modula
Primjena: univerzalna zaštita od udara munje i prenapona za uređaje za prijenos podataka u mjernoj, upravljačkoj i regulacijskoj tehnici.
• Zaštitni uređaji za višežilne sustave
• Izravno uzemljenje
• Područje frekvencije do 100 MHz
• Uzemljenje moguće putem perforiranog montažnog profila ili priključnog voda
• Mala ugradbena širina od 12,5 mm
• Visoka dostupnost sustava - nema prekida signala bez zaštitnog modula
Primjena: univerzalna zaštita od udara munje i prenapona za uređaje za prijenos podataka u mjernoj, upravljačkoj i regulacijskoj tehnici.
Technical data

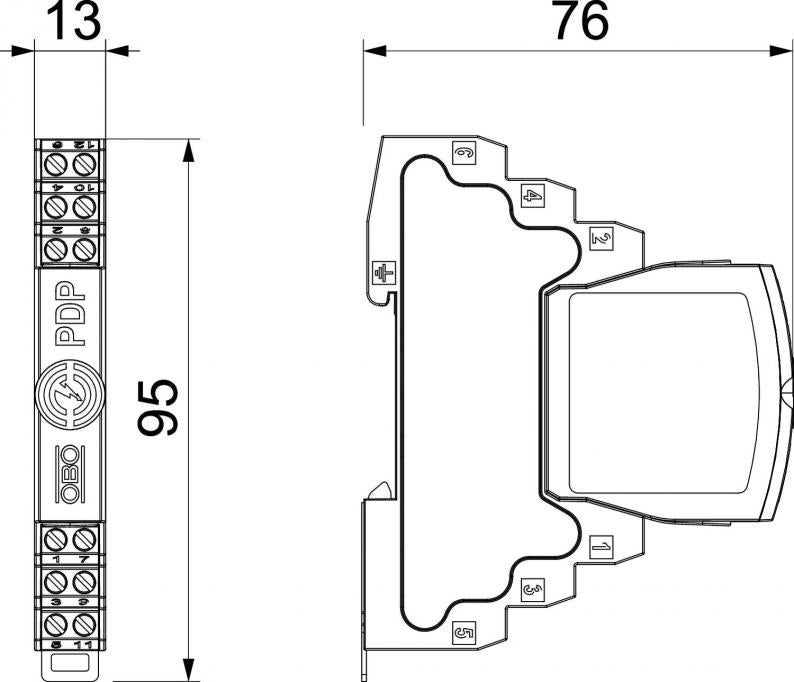

Dimenzije
| Duljina | 76 mm |
|---|---|
| Širina | 13 mm |
| Visina | 95 mm |
Tehnički podaci
| Broj polova | 2 |
|---|---|
| Serijski otpor | 1.2 ± 5% |
| Signalizacija na uređaju | bez |
| Utični sustav | Stezaljka |
| Razina zaštite linija - linija | 150 V |
| Razina zaštite linija - zemlja | 850 V |
| Stupanj zaštite | IP20 |
| Ispitna norma | IEC 61643-21 |
| Serijski otpor po žili | 1,2 Ω ± 5% |
| Nazivna odvodna struja In prema C2 (ukupno) | 20 kA |
| Kapacitet (žila-žila) | ≤30 pF |
| Kapacitet (žila-zemlja) | ≤30 pF |
| Uzemljenje preko: | Priključni kabel/montažni profil |
| Montaža ulaz / izlaz | Stezaljke s vijcima |
| Priključak oplete | da |
| Zaštita | izravno |
| Jakost udarne struje žila-žila | 10 kV / 5 kA |
| Jakost udarne struje žila-zemlja | 10 kV / 5 kA |
| Ukupna nazivna odvodna struja (10/350) | 5 kA |
| Ukupna nazivna odvodna struja (8/20) | 20 kA |
| Nazivna strujna opterećenja DC | 0,6 A |
| Nazivna strujna opterećenja AC | 0,425 A |
| Najviši trajni napon AC | 21 V |
| Najviši trajni napon DC | 30 V |
| Nazivna odvodna struja (8/20 µs) | 10 kA |
| Granična frekvencija | 100 MHz |
| Izvedba | 2-polan |
| SPD sukladno IEC 61643-21 | Razred I+II / D1+C2 |
| Kategorie | Tip 1+2 / D1+C2 |
| Sukladno ROHS-u | da |
| SPD sukladno IEC 61643-1 | class I+II |
| U skladu s EN 61643-11 | tip 1+2 |
| LPZ | 0→2 |
| Impulsna struja | 2,5 kA |
| Uneseno prigušenje (insertion loss) | ≤3 dB |
| Maks. presjek krutog priključka | 2,5 mm² |
| Min. presjek višežičnog priključka | 0,14 mm² |
| Maks. presjek višežičnog priključka | 2,5 mm² |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 80 °C |
| Dimenzija | 24V |
Mogućnosti priključka
| Min. presjek krutog priključka | 0,14 mm² |
|---|---|
| Min. presjek fleksibilnog priključka | 0,14 mm² |
| Maks. presjek fleksibilnog priključka. | 1,5 mm² |
Environmental Data
| CO2 otisak (GWP) od kolijevke do vrata | 0,6555 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,6555 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Komad |
| Declared Unit Quantity (LCA) | 1 |
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (4)
(2)
Upute i pomoći (3)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Variants
Type
Broj polova
Utični sustav
Najviši trajni napon AC
Najviši trajni napon DC
Izvedba
Item no.
PDP-2-24-D
2
Stezaljka
21
30
2-polan
5080305
PDP-2-48-D
2
Stezaljka
37
52
2-polan
5080307
