UP podžbukna kutija za elektroniku 66, dodatni instalacijski prostor
Type UE 66
|Item no. 2003726
|EAN 4012196856565
Item no. / Type
2003726 / UE 66
Visina
66 mm
Promjer
60 mm
Broj ulaza
22
za promjere cijevi
20/25 mm
Smallest selling unit: 10 Komada
10Komada
Komada
Description

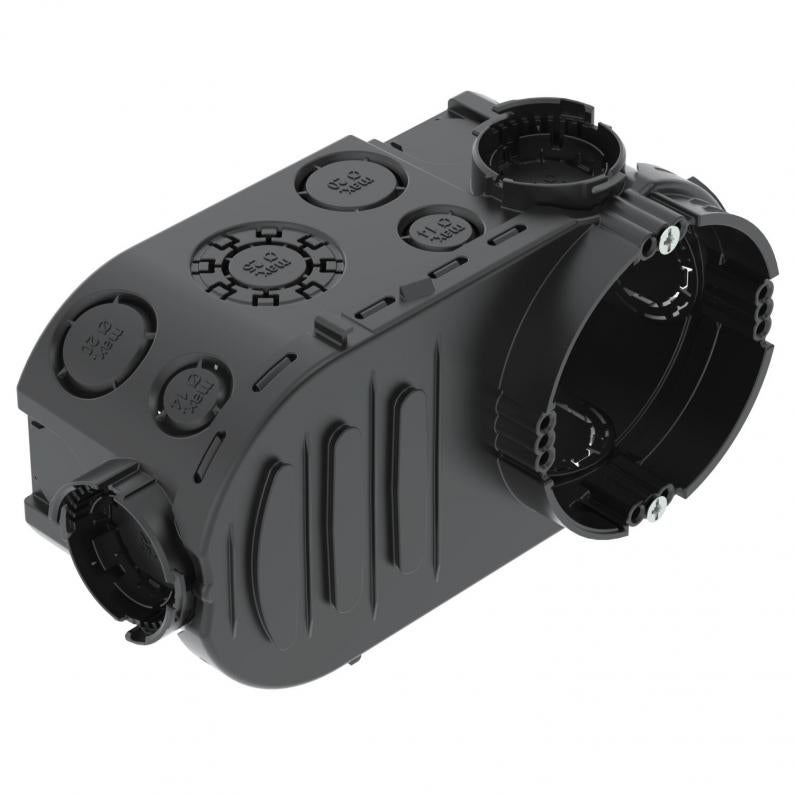

Podžbukna kutija za elektroniku s dodatnim instalacijskim bočnim prostorom, za primjenu u ziđu s ugradbenom dubinom od najmanje 66 mm.
• s 4 spojnice sa bajunetnom bravom
• 6 kombiniranih cijevnih uvodnica Ø 20 i 25 mm
• 8 uvodnica do Ø 20 mm
• 6 uvodnica do Ø 14 mm
• 2 uvodnice do Ø 20 mm u podu
• Pregradna za različite napone, s otvorima za izbijanje
• 4 x 3 vijka
Ispitano prema HRN EN 60670-1, HRN EN 60670-22 i DIN 49073-1.
• s 4 spojnice sa bajunetnom bravom
• 6 kombiniranih cijevnih uvodnica Ø 20 i 25 mm
• 8 uvodnica do Ø 20 mm
• 6 uvodnica do Ø 14 mm
• 2 uvodnice do Ø 20 mm u podu
• Pregradna za različite napone, s otvorima za izbijanje
• 4 x 3 vijka
Ispitano prema HRN EN 60670-1, HRN EN 60670-22 i DIN 49073-1.
Technical data

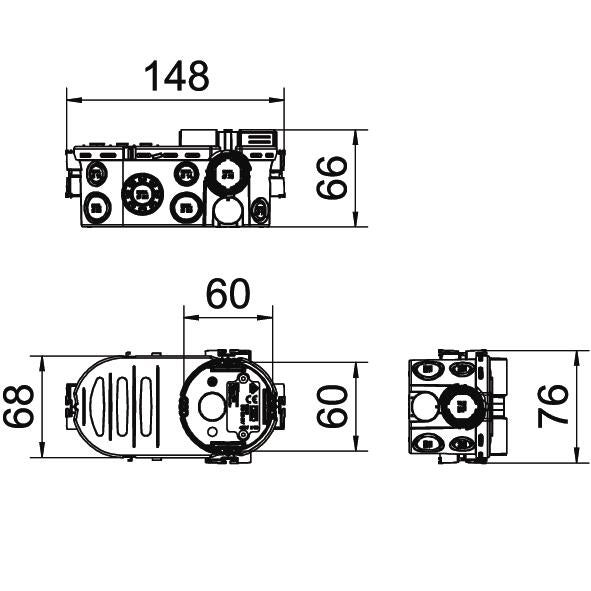

Dimenzije
| Duljina | 148 mm |
|---|---|
| Širina | 76 mm |
| Visina | 66 mm |
Tehnički podaci
| Vrsta uvoda | Kabel NYM, podatkovni kabeli i rebraste fleksibilne cijevi |
|---|---|
| otporno na udarce | ne |
| Promjer | 60 mm |
| bez halogena | da |
| Broj ulaza | 22 |
| Pričvršćivanje | Vijci |
| Uvođenje odostraga | da |
| Stupanj zaštite | IP30 |
| Vrsta provoda kućišta | Otvor koji se može probiti |
| za promjere cijevi | 20/25 mm |
| S vijcima | da |
| Zrakonepropusno | ne |
| Uz krilcima za pričvr. | ne |
| Maks. Presjek vodiča | 2,5 mm² |
| Min. nazivni presjek | 1,5 mm² |
| Maks. nazivni presjek | 2,5 mm² |
| Oblik | ovalno |
| Poklopac | bez |
| Pričvršćenje poklopca | Vijci |
| Sukladno ROHS-u | da |
| vatrootporan | prema VDE 0471/IEC 60695-2-11, temperatura ispitivanja 650°C |
| Uvodnice za cijevi Ø 20 mm | 10 |
| Kombinirane uvodnice Ø 20 / 25 mm | 6 |
| Dimenzija | Ø60xH66x148 |
| Materijal | Polipropilen |
| Boja | crna |
| Nazivni napon | 400 V |
| Serija proizvoda | Serija WIN |
Environmental Data
| Pakiranje u potpunosti od recikliranog kartona | da |
|---|
| CO2 otisak (GWP) od kolijevke do vrata | 0,2232 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,2232 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Komad |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Pribor za montažu
Article
Type
Item no.
Amount
ZU 12-PR
2003742
Smallest selling unit: 25 Komada
25Komada
Komada
ZU 24-PR
2003744
Smallest selling unit: 25 Komada
25Komada
Komada
ZU 60-SD
2003760
Smallest selling unit: 50 Komada
50Komada
Komada
Item no. 2003742
Podžbukni obruč za izravnavanje žbuke 12 mmType
ZU 12-PR
Smallest selling unit: 25 Komada
25Komada
Komada
Item no. 2003744
Podžbukni obruč za izravnavanje žbuke 24 mmType
ZU 24-PR
Smallest selling unit: 25 Komada
25Komada
Komada
Item no. 2003760
UP signalni poklopac podžbuknih kutija, jednostrukiType
ZU 60-SD
Smallest selling unit: 50 Komada
50Komada
Komada
