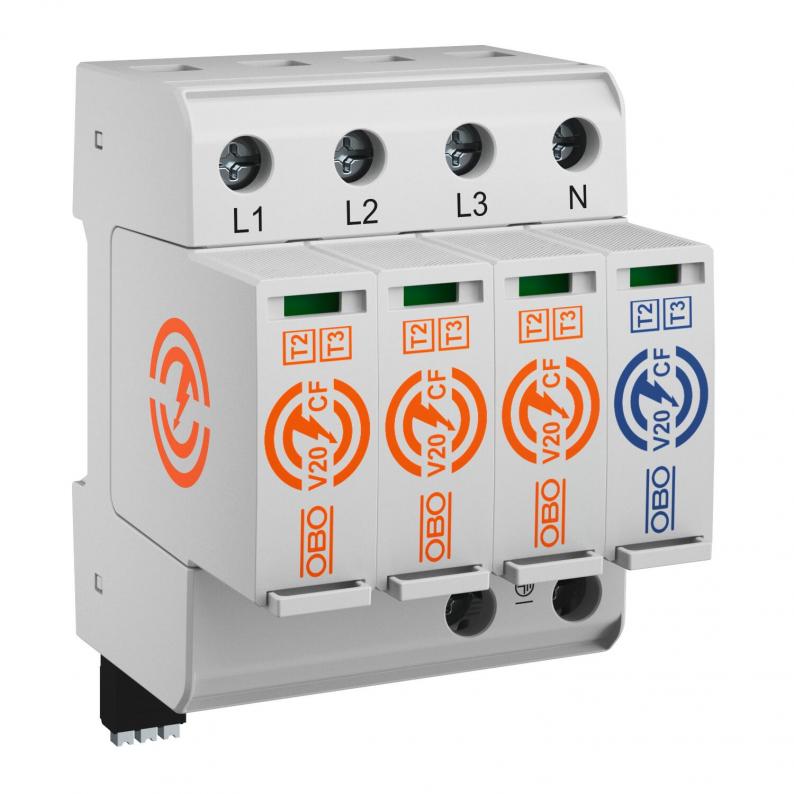

Surge arrester V20 with integrated pre-fuse
Type V20-CF-3+1FS-300
|Item no. 5095257
|EAN 4012197504960
Item no. / Type
5095257 / V20-CF-3+1FS-300
Stupanj zaštite
IP20
Broj polova
4
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Surge arrester, type 2+3
• For surge protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Integrated pre-fuse in the arrester
• Protection level < 1.5 kV
• Including a potential-free changeover contact for remote signalling
• For surge protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Integrated pre-fuse in the arrester
• Protection level < 1.5 kV
• Including a potential-free changeover contact for remote signalling
Technical data

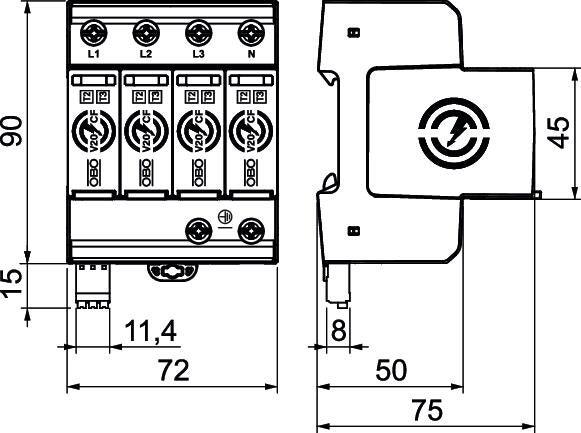

Dimenzije
| Duljina | 75 mm |
|---|---|
| Širina | 72 mm |
| Visina | 105 mm |
Tehnički podaci
| Broj polova | 4 |
|---|---|
| Oblik mreže | sve |
| Otvoreni | ne |
| Signalizacija na uređaju | optički |
| Stupanj zaštite | IP20 |
| Najviši trajni napon (L-N) | 300 V |
| Najviši trajni napon (N-PE) | 305 V |
| Nazivna odvodna struja (8/20 µs) [L-N] | 20 kA |
| Nazivna odvodna struja (8/20 µs) [N-PE] | 40 kA |
| Maksimalna odvodna struja (8/20 μs) [L-N] | 40 kA |
| Maksimalna odvodna struja (8/20 μs) [N-PE] | 65 kA |
| Ispitni razred tipa 1 | ne |
| Daljinska signalizacija | da |
| Ispitni razred tipa 2 | da |
| Nazivni napon AC (50 / 60 Hz) | 230 V |
| Integrirani predosigurač | da |
| Razina zaštite [L-N] | ≤1,5 |
| Najviši trajni napon AC | 300 V |
| Nazivna odvodna struja (8/20 µs) | 20 kA |
| Broj polova | 3+N/PE |
| Način montaže | Montažni profil 35 mm |
| Prikladno za vanjsku primjenu | ne |
| Zaostali napon [L-N] @ 5 kA | 1,15 kV |
| Signalna sklopka AC | 230 V; 0,5 A |
| Signalna sklopka DC | 230 V; 0,1 A / 75 V; 0,5 A |
| Snaga kratkog spoja kod maks. nadstrujne zaštite mreže | 50 kA eff |
| TOV-napon [L-N] - withstand mode - 5 s | 337 V |
| TOV-napon [L-N] - fail safe mode - 120 min | 442 V |
| TOV-napon [N-PE] - withstand mode - 200 s | 1200 V |
| Otporan na kratki spoj | da |
| Sustav uzemljenja DC | ne |
| Sustav uzemljenja IT | ne |
| Sustav uzemljenja TN | ne |
| Sustav uzemljenja TN-C | ne |
| Sustav uzemljenja TN-C-S | da |
| Sustav uzemljenja TN-S | da |
| Sustav uzemljenja TT | da |
| Sustav uzemljenja ostalo | ne |
| Zaokretni moment | 4,5 Nm |
| SPD sukladno IEC 61643-1 | class II |
| U skladu s EN 61643-11 | tip 2+3 |
| Prigušenje slijedne struje (eff) [N-PE] | 0,1 kA |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 85 °C |
| Dimenzija | 300V |
| Maks. vlažnost zraka | 95 % |
| Min. vlažnost zraka | 5 % |
Mogućnosti priključka
| Min. presjek fleksibilnog vodiča (finožični) | 2,5 mm² |
|---|---|
| Maks. presjek fleksibilnog vodiča (finožični) | 35 mm² |
| Daljinska dojava (FM) | Izmjenjivač |
| Min. presjek priključka FM-stezaljke | 0,25 mm² |
| Maks. presjek priključka FM-stezaljke | 1,5 mm² |
| Min. presjek priključka FM-stezaljke | 23 AWG |
| Maks. presjek priključka FM-stezaljke | 16 AWG |
| Nazivna odvodna struja (8/20 μs) [ukupno] | 65 kA |
| Min. presjek fleksibilnog vodiča (finožični) | 16 AWG |
| Maks. presjek fleksibilnog vodiča (finožični) | 4 AWG |
| Min. presjek krutog vodiča (jedno-/višežični) | 2,5 mm² |
| Maks. presjek krutog vodiča (jedno-/višežični) | 35 mm² |
| Min. presjek krutog vodiča (jedno-/višežični) | 16 AWG |
| Maks. presjek krutog vodiča (jedno-/višežični) | 2 AWG |
