Razvodna kutija X 16
Type X16 LGR-TR
|Item no. 2005070
|EAN 4012196577545
Item no. / Type
Unutarnje mjere
Boja
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Razvodna kutija za spajanje kabela i vodova u unutarnjim i vanjskim površinama. Pravokutni oblik s uvodnicama koje se izbijaju na dnu. Prikladno za zidnu/stropnu montažu s mogućnosti vanjskog pričvršćivanja, unutarnjeg pričvršćivanja ili montaže putem kutnih kupola. Klasa otpornosti na udarce IK09 Prozirni poklopac s brzim zaključavanjem, moguće plombirati. Izrađeno od materijala bez halogena otpornih na UV zrake. Razvodna kutija prema EN 60670. Vatrootporno prema EN 60695-2-11, temperatura ispitivanja 650 °C. Klasa otpornosti na udarce IK09 prema DIN EN 50102 Klasa zaštite IP67 prema DIN EN 60529.
Technical data

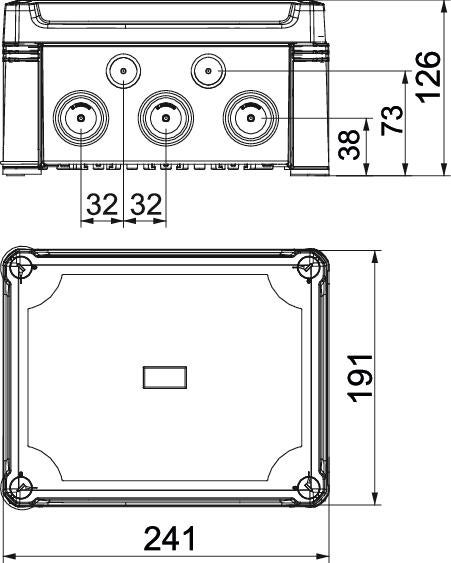

Dimenzije
| Duljina | 241 mm |
|---|---|
| Širina | 191 mm |
| Visina | 126 mm |
| Unutarnje mjere | 227x177x110 mm |
Tehnički podaci
| otporno na udarce | da |
|---|---|
| bez halogena | da |
| ojačano staklenim vlaknima | da |
| Broj ulaza | 10 |
| Uvođenje odostraga | ne |
| Transparentni poklopac | da |
| Stupanj zaštite | IP67 |
| Nazivni napon | 750 V |
| Može se nizati | da |
| S poklopcem | da |
| Mogućnost plombiranja | da |
| Način uvođenja | Membrana, izreziva |
| Odmjerni izolacijski napon Ui | 750 V |
| Izvedba testirana na eksplozije | ne |
| Vrsta provoda kućišta | utisnuti otvori |
| Sa zakriljenjem | ne |
| Postojano na vremenske uvjete | da |
| Stupanj zaštite IK-kod | IK09 |
| Maks. Presjek vodiča | 16 mm² |
| Min. nazivni presjek | 6 mm² |
| Maks. nazivni presjek | 16 mm² |
| Oblik | pravokutno |
| Oprema | bez |
| Poklopac | prozirno |
| Pričvršćenje poklopca | navijano |
| Način montaže | Zidna/stropna montaža |
| Temperaturno područje korištenja, min. | -25 °C |
| Temperaturno područje korištenja, maks. | 65 °C |
| vatrootporan | prema VDE 0471/DIN 695 dio 2-1, temperatura ispitivanja 650°C |
| Dimenzija | 240x191x125 |
| Materijal | Polikarbonat |
| Boja | siva / prozirna |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 3,015 kg CO2e / 1 Komad |
|---|
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (4)
Izjave (4)
Certifikati (1)
Upute i pomoći (2)
Slike proizvoda (2)
Variants
Type
Unutarnje mjere
Broj ulaza
Stupanj zaštite
Boja
Item no.
X16 LGR
227x177x110
10
IP67
svijetlo siva; RAL 7035
2005020
X16 LGR-TR
227x177x110
10
IP67
siva / prozirna
2005070
X16 SW
227x177x110
10
IP67
grafitno crna; RAL 9011
2005130
