Razvodna kutija X 06 s montažnim profilom

Type X06 R LGR-TR

Item no. 2005092

EAN 4012196582723

undefined

Izjava o sukladnosti (PDF)

undefined

Show all variants

Item no. / Type

2005092 / X06 R LGR-TR

Unutarnje mjere

137x105x68 mm

Broj ulaza

Stupanj zaštite

IP67

Boja

siva / prozirna

Smallest selling unit: 1 Komada

Komada

Description

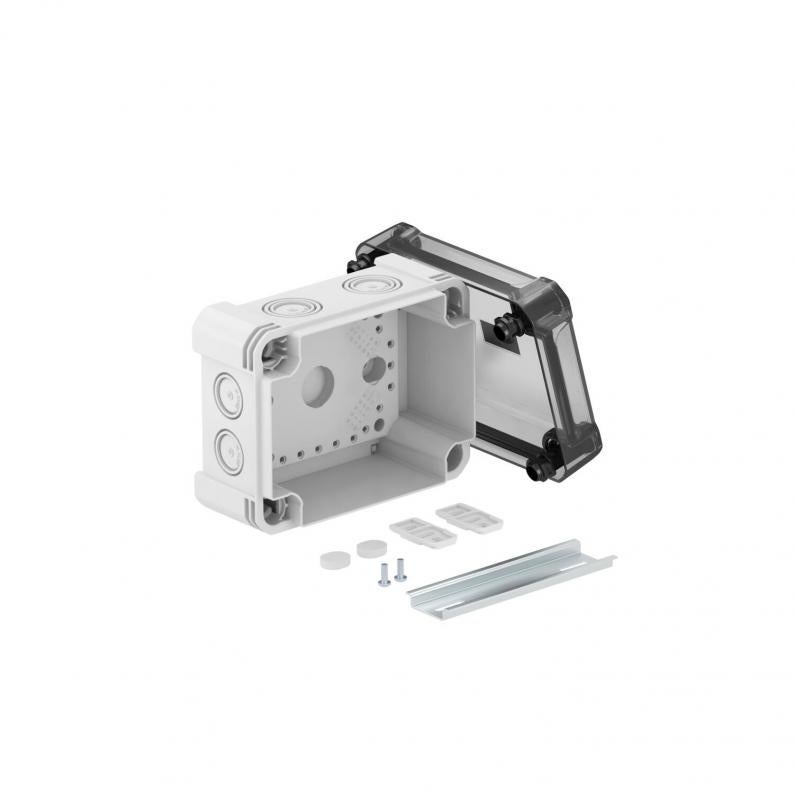

Razvodna kutija s montažnim profilom za spajanje kabela i vodova u unutarnjim i vanjskim površinama. Pravokutni oblik s uvodnicama koje se izbijaju na dnu. Prikladno za zidnu/stropnu montažu s mogućnosti vanjskog pričvršćivanja, unutarnjeg pričvršćivanja ili montaže putem kutnih kupola. Klasa otpornosti na udarce IK09 Prozirni poklopac s brzim zaključavanjem, moguće plombirati. Izrađeno od materijala bez halogena otpornih na UV zrake.

Uključuje montažni profil tip 2069.

Razvodna kutija prema EN 60670. Vatrootporno prema EN 60695-2-11, temperatura ispitivanja 650 °C. Klasa otpornosti na udarce IK09 prema DIN EN 50102 Klasa zaštite IP67 prema DIN EN 60529.

Technical data

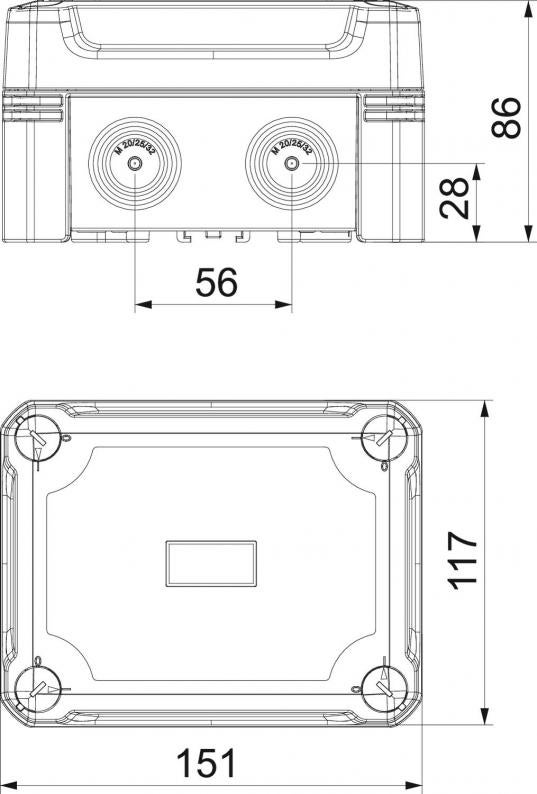

Dimenzije

Duljina	151 mm
Širina	117 mm
Visina	86 mm
Unutarnje mjere	137x105x68 mm

Tehnički podaci

otporno na udarce	da
bez halogena	da
ojačano staklenim vlaknima	da
Broj ulaza	8
Uvođenje odostraga	ne
Transparentni poklopac	da
Stupanj zaštite	IP67
Nazivni napon	750 V
Može se nizati	da
S poklopcem	da
Mogućnost plombiranja	da
Način uvođenja	Membrana, izreziva
Odmjerni izolacijski napon Ui	750 V
Izvedba testirana na eksplozije	ne
Vrsta provoda kućišta	utisnuti otvori
Sa zakriljenjem	ne
Postojano na vremenske uvjete	da
Stupanj zaštite IK-kod	IK09
Maks. Presjek vodiča	6 mm²
Min. nazivni presjek	2,5 mm²
Maks. nazivni presjek	6 mm²
Oblik	pravokutno
Oprema	nosivi profili
Poklopac	prozirno
Pričvršćenje poklopca	navijano
Način montaže	Zidna/stropna montaža
Temperaturno područje korištenja, min.	-25 °C
Temperaturno područje korištenja, maks.	65 °C
vatrootporan	prema VDE 0471/DIN 695 dio 2-1, temperatura ispitivanja 650°C
Dimenzija	150x116x86
Materijal	Polikarbonat
Boja	siva / prozirna

page.product.environmentalData.environmentalData

CO2 otisak (GWP) od kolijevke do vrata	1,6733 kg CO2e / 1 Komad
