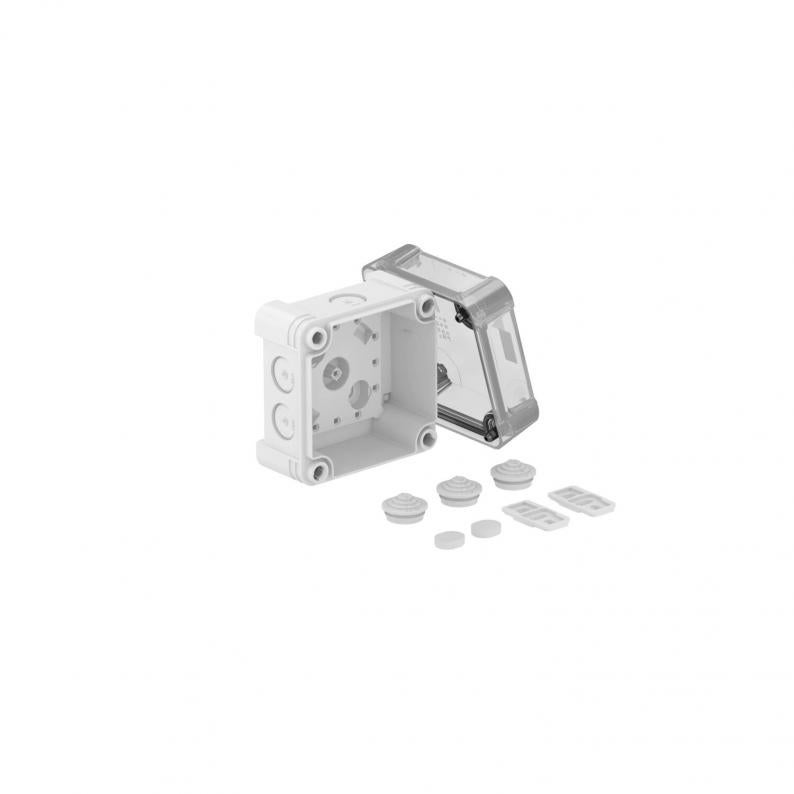

Razvodna kutija X 02
Type X02 LGR-TR
|Item no. 2005054
|EAN 4012196577477
Item no. / Type
Unutarnje mjere
Boja
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Razvodna kutija za spajanje kabela i vodova u unutarnjim i vanjskim površinama. Kvadratični oblik s uvodnicama koje se izbijaju na dnu. Prikladno za zidnu/stropnu montažu s mogućnosti vanjskog pričvršćivanja, unutarnjeg pričvršćivanja ili montaže putem kutnih kupola. Klasa otpornosti na udarce IK09 Prozirni poklopac s brzim zaključavanjem, moguće plombirati. Izrađeno od materijala bez halogena otpornih na UV zrake.
Razvodna kutija prema EN 60670. Vatrootporno prema EN 60695-2-11, temperatura ispitivanja 650 °C. Klasa otpornosti na udarce IK09 prema DIN EN 50102 Klasa zaštite IP67 prema DIN EN 60529.
Razvodna kutija prema EN 60670. Vatrootporno prema EN 60695-2-11, temperatura ispitivanja 650 °C. Klasa otpornosti na udarce IK09 prema DIN EN 50102 Klasa zaštite IP67 prema DIN EN 60529.
Technical data
Dimenzije
| Duljina | 95 mm |
|---|---|
| Širina | 95 mm |
| Visina | 72 mm |
| Unutarnje mjere | 85x85x57 mm |
Tehnički podaci
| otporno na udarce | da |
|---|---|
| bez halogena | da |
| ojačano staklenim vlaknima | da |
| Broj ulaza | 7 |
| Uvođenje odostraga | ne |
| Transparentni poklopac | da |
| Stupanj zaštite | IP67 |
| Nazivni napon | 750 V |
| Može se nizati | da |
| S poklopcem | da |
| Mogućnost plombiranja | da |
| Način uvođenja | Membrana, izreziva |
| Odmjerni izolacijski napon Ui | 750 V |
| Izvedba testirana na eksplozije | ne |
| Vrsta provoda kućišta | utisnuti otvori |
| Sa zakriljenjem | ne |
| Postojano na vremenske uvjete | da |
| Stupanj zaštite IK-kod | IK09 |
| Maks. Presjek vodiča | 2,5 mm² |
| Min. nazivni presjek | 1 mm² |
| Maks. nazivni presjek | 2,5 mm² |
| Oblik | kvadratno |
| Oprema | bez |
| Poklopac | prozirno |
| Pričvršćenje poklopca | navijano |
| Način montaže | Zidna/stropna montaža |
| Temperaturno područje korištenja, min. | -25 °C |
| Temperaturno područje korištenja, maks. | 65 °C |
| vatrootporan | prema VDE 0471/DIN 695 dio 2-1, temperatura ispitivanja 650°C |
| Dimenzija | 95x95x72 |
| Materijal | Polikarbonat |
| Boja | siva / prozirna |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 0,7448 kg CO2e / 1 Komad |
|---|
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (4)
Izjave (4)
Certifikati (1)
Upute i pomoći (2)
Slike proizvoda (2)
Variants
Type
Unutarnje mjere
Broj ulaza
Stupanj zaštite
Boja
Item no.
X02 LGR
85x85x57
7
IP67
svijetlo siva; RAL 7035
2005004
X02 LGR-TR
85x85x57
7
IP67
siva / prozirna
2005054
X02 SW
85x85x57
7
IP67
grafitno crna; RAL 9011
2005114
Boja
X02 LGR
Item no.
2005004
Unutarnje mjere
85x85x57
Broj ulaza
7
Stupanj zaštite
IP67
Boja
svijetlo siva; RAL 7035
X02 LGR-TR
Item no.
2005054
Unutarnje mjere
85x85x57
Broj ulaza
7
Stupanj zaštite
IP67
Boja
siva / prozirna
X02 SW
Item no.
2005114
Unutarnje mjere
85x85x57
Broj ulaza
7
Stupanj zaštite
IP67
Boja
grafitno crna; RAL 9011
