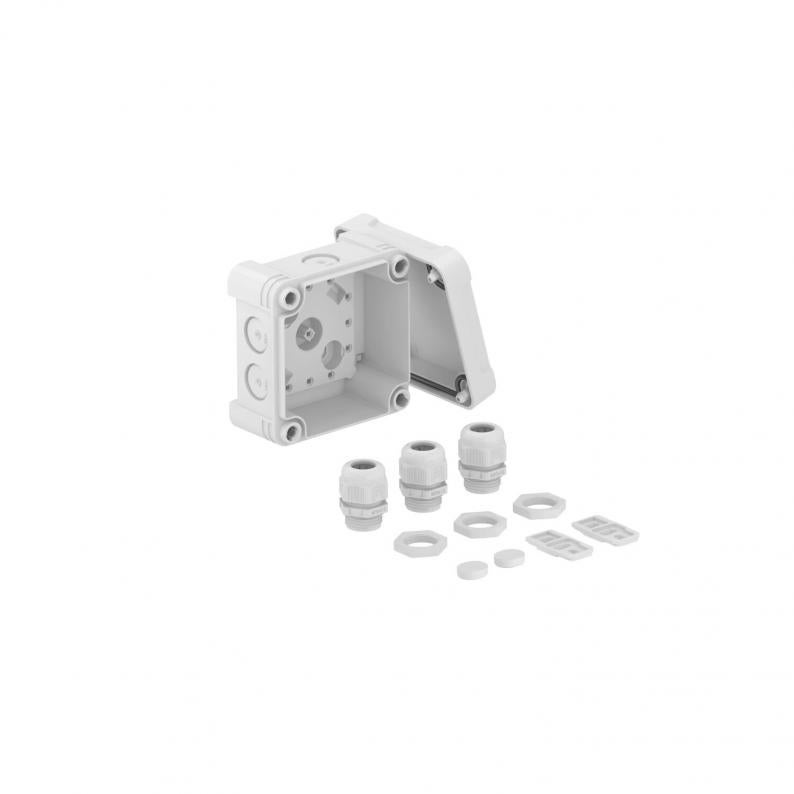

Razvodna kutija X 01 s kabelskim uvodnicama
Type X01 G M20 LGR
|Item no. 2005030
|EAN 4012196582693
Item no. / Type
2005030 / X01 G M20 LGR
Unutarnje mjere
85x85x45 mm
Broj ulaza
7
Stupanj zaštite
IP67
Boja
svijetlo siva; RAL 7035
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Razvodna kutija za spajanje kabela i vodova u unutarnjim i vanjskim površinama. Kvadratični oblik s uvodnicama koje se izbijaju na dnu. Prikladno za zidnu/stropnu montažu s mogućnosti vanjskog pričvršćivanja, unutarnjeg pričvršćivanja ili montaže putem kutnih kupola. Klasa otpornosti na udarce IK09 Poklopac s brzim zaključavanjem, mogućnost plombiranja. Izrađeno od materijala bez halogena otpornih na UV zrake.
Uključuje 3 kabelske uvodnice V-TEC M20 i 3 kontra matice.
Razvodna kutija prema EN 60670. Vatrootporno prema EN 60695-2-11, temperatura ispitivanja 650 °C. Klasa otpornosti na udarce IK09 prema DIN EN 50102 Klasa zaštite IP67 prema DIN EN 60529.
Uključuje 3 kabelske uvodnice V-TEC M20 i 3 kontra matice.
Razvodna kutija prema EN 60670. Vatrootporno prema EN 60695-2-11, temperatura ispitivanja 650 °C. Klasa otpornosti na udarce IK09 prema DIN EN 50102 Klasa zaštite IP67 prema DIN EN 60529.
Technical data

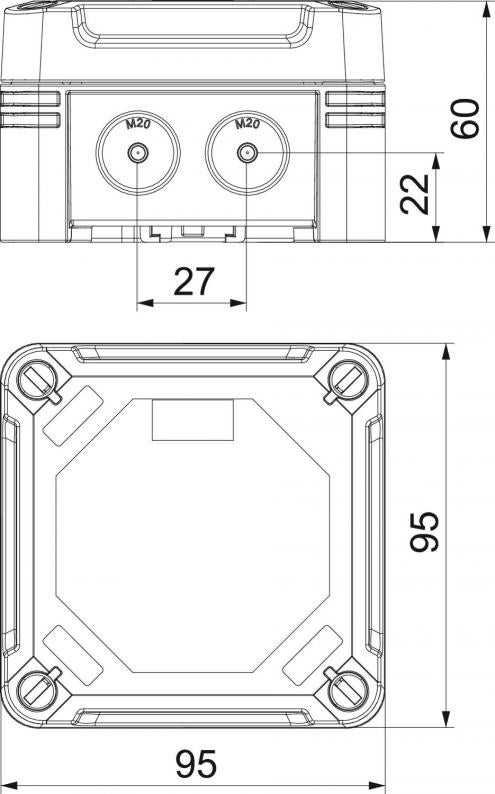

Dimenzije
| Duljina | 95 mm |
|---|---|
| Širina | 95 mm |
| Visina | 60 mm |
| Unutarnje mjere | 85x85x45 mm |
Tehnički podaci
| otporno na udarce | da |
|---|---|
| bez halogena | da |
| ojačano staklenim vlaknima | da |
| Broj ulaza | 7 |
| Uvođenje odostraga | ne |
| Transparentni poklopac | ne |
| Stupanj zaštite | IP67 |
| Nazivni napon | 750 V |
| Može se nizati | da |
| S poklopcem | da |
| Mogućnost plombiranja | da |
| Način uvođenja | Uvodnica |
| Odmjerni izolacijski napon Ui | 750 V |
| Izvedba testirana na eksplozije | ne |
| Vrsta provoda kućišta | utisnuti otvori |
| Sa zakriljenjem | ne |
| Postojano na vremenske uvjete | da |
| Stupanj zaštite IK-kod | IK09 |
| Maks. Presjek vodiča | 1,5 mm² |
| Min. nazivni presjek | 0,8 mm² |
| Maks. nazivni presjek | 1,5 mm² |
| Oblik | kvadratno |
| Oprema | ostalo |
| Poklopac | neprozirno |
| Pričvršćenje poklopca | navijano |
| Način montaže | Zidna/stropna montaža |
| Temperaturno područje korištenja, min. | -25 °C |
| Temperaturno područje korištenja, maks. | 65 °C |
| vatrootporan | prema VDE 0471/DIN 695 dio 2-1, temperatura ispitivanja 650°C |
| Dimenzija | 95x95x60 |
| Materijal | Polikarbonat |
| Boja | svijetlo siva; RAL 7035 |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 0,8349 kg CO2e / 1 Komad |
|---|
