Razvodna kutija B 9/T, s membranom za probijanje
Type B 9 T M
|Item no. 2001853
|EAN 4012195540076
Item no. / Type
2001853 / B 9 T M
Unutarnje mjere
98x98x40 mm
Broj ulaza
9
Stupanj zaštite
IP67
Boja
svijetlo siva; RAL 7035
Smallest selling unit: 5 Komada
5Komada
Komada
Description

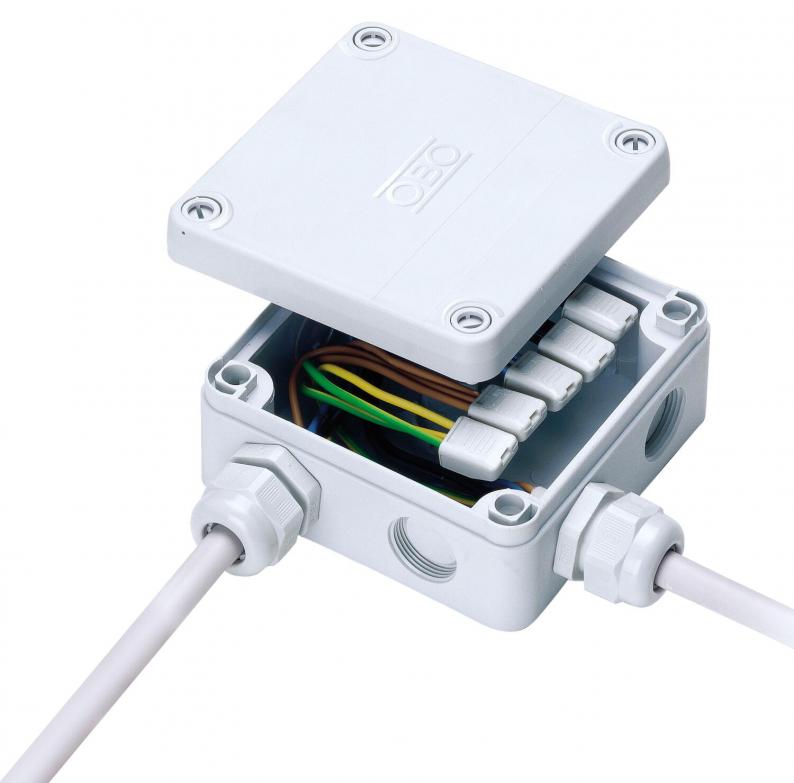

Razvodna kutija za vlažne prostorije B9/T... sastoji se od dvije različite plastične komponente bez halogena, s perforiranom membranom (za promjer kabla do 15 mm).
Kod korištenja sustava kabelskih uvodnica (dodatno rasterećenje) nije potrebno uklanjati membranu (čime se štedi vrijeme). Vrsta zaštite IP67 kod perforirane membrane i kod uvodnice.
Nazivni napon 400 V; nazivni presjek 4 - 6 mm².
Poklopac se pričvršćuje s 4 zasuna (180°), koji se ne mogu izgubiti te se mogu plombirati.
Pričvrsne rupe su dodatno prešpricane mekanim plastičnim materijalom, za promjer vijaka od 5 mm (razmak 75 mm). Unutarnje mjere 98x98x40
Kod korištenja sustava kabelskih uvodnica (dodatno rasterećenje) nije potrebno uklanjati membranu (čime se štedi vrijeme). Vrsta zaštite IP67 kod perforirane membrane i kod uvodnice.
Nazivni napon 400 V; nazivni presjek 4 - 6 mm².
Poklopac se pričvršćuje s 4 zasuna (180°), koji se ne mogu izgubiti te se mogu plombirati.
Pričvrsne rupe su dodatno prešpricane mekanim plastičnim materijalom, za promjer vijaka od 5 mm (razmak 75 mm). Unutarnje mjere 98x98x40
Technical data

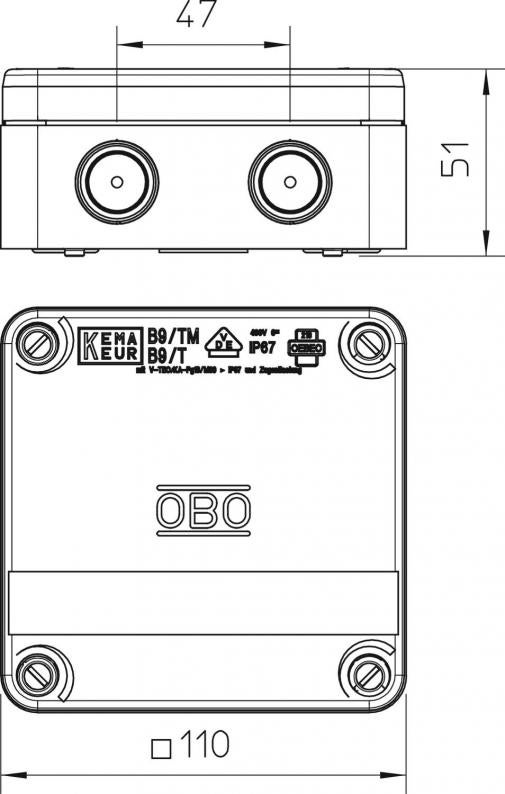

Dimenzije
| Duljina | 110 mm |
|---|---|
| Širina | 110 mm |
| Visina | 51 mm |
| Unutarnje mjere | 98x98x40 mm |
Tehnički podaci
| Vrsta uvoda | Kabel/uvodnica |
|---|---|
| bez halogena | da |
| Broj ulaza | 9 |
| Uvođenje odostraga | da |
| Stupanj zaštite | IP67 |
| Nazivni napon | 400 V |
| Može se nizati | da |
| S poklopcem | da |
| Mogućnost plombiranja | da |
| Način uvođenja | Kabel |
| Za Ex-područje | bez |
| Odmjerni izolacijski napon Ui | 400 V |
| Očuvanje funkcije | bez |
| Izvedba testirana na eksplozije | ne |
| Vrsta provoda kućišta | Navoj i membrana |
| Postojano na vremenske uvjete | ne |
| za EX-područje plin | bez |
| za EX-područje prašina | bez |
| Maks. Presjek vodiča | 6 mm² |
| Min. nazivni presjek | 4 mm² |
| Maks. nazivni presjek | 6 mm² |
| Oblik | kvadratno |
| Poklopac | neprozirno |
| Pričvršćenje poklopca | navijano |
| Način montaže | Zidna/stropna montaža |
| Temperaturno područje korištenja, min. | -5 °C |
| Temperaturno područje korištenja, maks. | 60 °C |
| vatrootporan | prema VDE 0471/DIN 695 dio 2-1, temperatura ispitivanja 750 °C |
| Dimenzija | 110x110x50 |
| Materijal | Polipropilen |
| Boja | svijetlo siva; RAL 7035 |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 0,5619 kg CO2e / 1 Komad |
|---|
