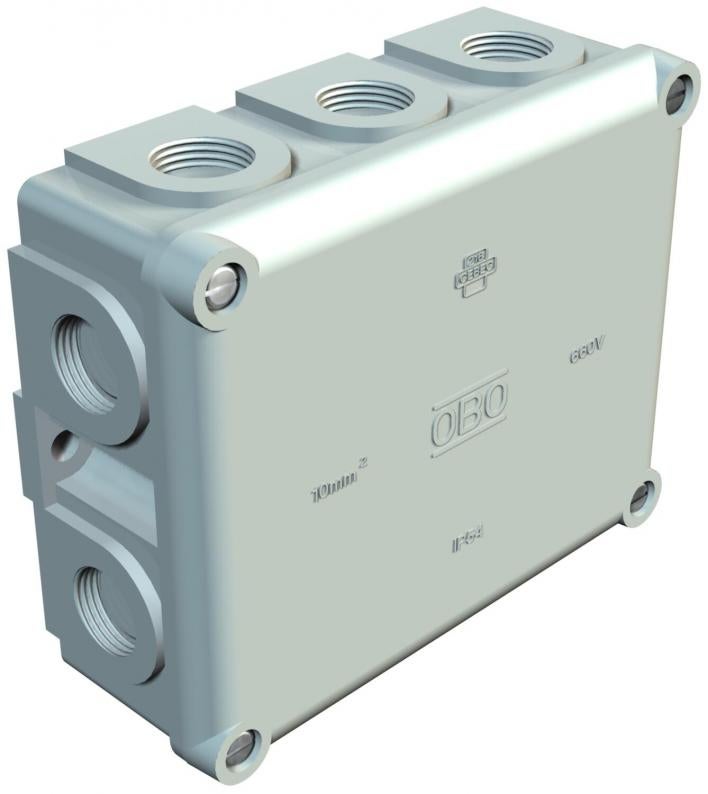

Razvodna kutija B 11 M, s navojem

Type B 11 M 5

Item no. 2002329

EAN 4012195107590

Podatkovni list (PDF)

undefined

Show all variants

Item no. / Type

2002329 / B 11 M 5

Unutarnje mjere

125x100x44 mm

Broj ulaza

Stupanj zaštite

IP54

Boja

svijetlo siva; RAL 7035

Smallest selling unit: 1 Komada

Komada

Description

Stupanj zaštite IP54, nazivni napon 660 V, nazivni presjek 10 - mm², 2 otvora za pričvršćivanje za vijke do Ø 6 mm s vanjske strane kutije, 4 vijka za poklopac, 10 lomljivih otvora s navojem M20 x 1,5, za kabelske uvodnice s kratkim priključnim navojem.

Unutarnje mjere: 125x100x44 mm.
B 11 /LM: s 5-polnom stezaljkom KL 100, sa stremenastim stezaljkama za maks. 3 kanala 10 mm² po stezanju

Technical data

Dimenzije

Duljina	111 mm
Širina	136 mm
Visina	57 mm
Unutarnje mjere	125x100x44 mm

Tehnički podaci

Vrsta uvoda	Uvodnica
otporno na udarce	ne
bez halogena	da
Broj ulaza	10
Broj stezaljki	5
Uvođenje odostraga	ne
Transparentni poklopac	ne
Stupanj zaštite	IP54
Nazivni napon	660 V
Može se nizati	ne
S poklopcem	da
Mogućnost plombiranja	da
Način uvođenja	Kabel
Za Ex-područje	bez
Odmjerni izolacijski napon Ui	660 V
Očuvanje funkcije	bez
Izvedba testirana na eksplozije	ne
Vrsta provoda kućišta	Navoj i utisnuti otvori
Sa zakriljenjem	ne
Postojano na vremenske uvjete	ne
za promjere cijevi	20 mm
za EX-područje plin	bez
za EX-područje prašina	bez
Min. nazivni presjek	10 mm²
Oblik	pravokutno
Oprema	stezaljka
Poklopac	neprozirno
Pričvršćenje poklopca	navijano
vatrootporan	prema VDE 0471/DIN 695 dio 2-1, temperatura ispitivanja 750 °C
Dimenzija	136x111x57
Materijal	Duroplast, Aminoplast tip 131.5
Boja	svijetlo siva; RAL 7035

page.product.environmentalData.environmentalData

CO2 otisak (GWP) od kolijevke do vrata	0,9452 kg CO2e / 1 Komad
