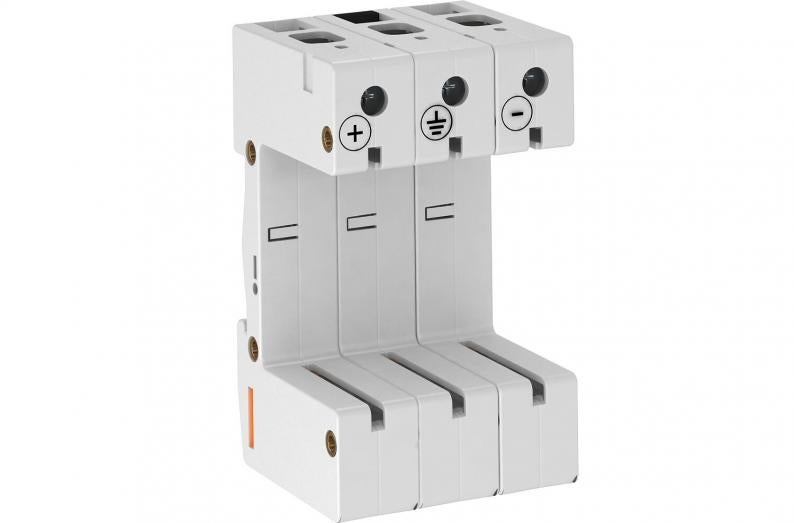

PV podnožje, 3-polno, Y-sklop

Type V20-C U-3PH-Y

Item no. 5096647

EAN 4012195299455

Podatkovni list (PDF)

REACH Izjava o sukladnosti (PDF)

RoHS Izjava o sukladnosti (PDF)

Show all variants

Item no. / Type

5096647 / V20-C U-3PH-Y

Smallest selling unit: 1 Komada

Komada

Description

Podnožje za fotonaponske instalacije do Uoc=1000V (Y-sklop)

• Prikladno za uloške V 25-B+C tip 1+2 kombinirani odvodnik
• Prikladno za uloške V 20-C tip 2 odvodnik prenapona
• Označeni priključci
• Y-sklop
• Niska DC razina zaštite: < 4,0 kV (Uoc maks = 1000V DC s V20-C/0-440)
• Niska DC razina zaštite < 3,0 kv (Uoc maks = 900 V DC s V 25-B+C/0-385)
• Niska DC razina zaštite: < 2,6 kV (Uoc maks = 600V DC s V50-B+C/0-280)

Primjena: u fotonaponskim instalacijama između PH modula i pretvarača napona.

Technical data

Tehnički podaci

Stupanj zaštite	IP20
Broj polova	3
Izvedba	3-polan Y-sklop za fotonaponske sustave
Sukladno ROHS-u	da
Min. temperatura za obradu	-40 °C
Temperatura za obradu, maks.	80 °C
Temperaturno područje korištenja, min.	-40 °C
Temperaturno područje korištenja, maks.	80 °C
Dimenzija	Y-PH
Serija proizvoda	PV-ÜSS

Mogućnosti priključka

Min. presjek krutog vodiča (jedno-/višežični)	2,5 mm²
Maks. presjek krutog vodiča (jedno-/višežični)	35 mm²

Environmental Data

Pakiranje bez plastike	da

CO2 otisak (GWP) od kolijevke do vrata	0,5753 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	0,5753 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Komad
Declared Unit Quantity (LCA)	1
