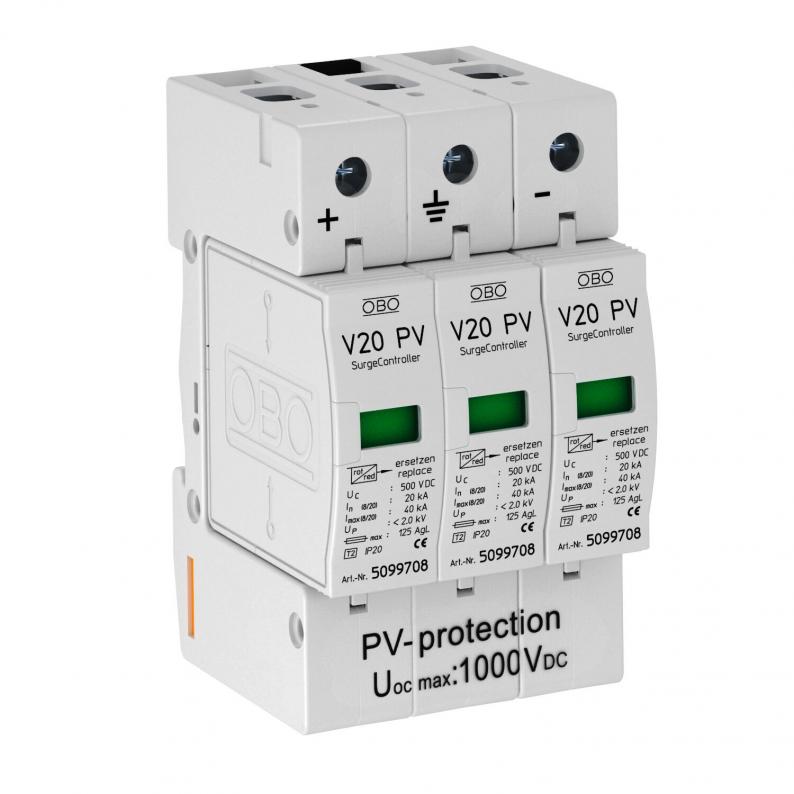

PV odvodnik prenapona V20, 1000V DC
Type V20-C 3-PH-1000
|Item no. 5094608
|EAN 4012195478621
Item no. / Type
Smallest selling unit: 1 Komada
1Komada
Komada
Description
V20 odvodnik prenapona tip 2 za fotonaponske instalacije
• Komplet s utičnim varistorskim odvodnicima s termičkim osiguračem
• Y-sklop za zaštitu od pogrešnog spajanja sukladno VDE 0100-712 (50539-12)
• Izjednačenje potencijala zaštite od prenapona sukladno VDE 0100-443 (IEC 60364-4-44)
• V20-C 3-PH-1000 ispitan prema HRN EN 50539-11 (VDE / KEMA)
• Kapacitet odvodnje do 40 kA (8/20) po polu
• Niska DC razina zaštite: < 4,0 KV i Uoc maks = 1000V DC
• S optičkim indikatorom funkcije za primjenu u uobičajenim razvodnim ormarima
Primjena: fotonaponske instalacije bez ili s odvojenom zaštitom od udara munje
• Komplet s utičnim varistorskim odvodnicima s termičkim osiguračem
• Y-sklop za zaštitu od pogrešnog spajanja sukladno VDE 0100-712 (50539-12)
• Izjednačenje potencijala zaštite od prenapona sukladno VDE 0100-443 (IEC 60364-4-44)
• V20-C 3-PH-1000 ispitan prema HRN EN 50539-11 (VDE / KEMA)
• Kapacitet odvodnje do 40 kA (8/20) po polu
• Niska DC razina zaštite: < 4,0 KV i Uoc maks = 1000V DC
• S optičkim indikatorom funkcije za primjenu u uobičajenim razvodnim ormarima
Primjena: fotonaponske instalacije bez ili s odvojenom zaštitom od udara munje
Technical data
Tehnički podaci
| Oblik mreže | sve |
|---|---|
| Otvoreni | ne |
| Signalizacija na uređaju | optički |
| Stupanj zaštite | IP20 |
| Daljinska signalizacija | ne |
| Ispitni razred tipa 2 | da |
| Najviši trajni napon DC | 1000 V |
| Nazivna odvodna struja (8/20 µs) | 20 kA |
| Broj polova | 3 |
| Način montaže | Montažni profil 35 mm |
| Prikladno za vanjsku primjenu | ne |
| Maksimalni predosigurač | 125 |
| Izvedba | 3-polan za fotonaponske sustave |
| Sustav uzemljenja DC | da |
| Sukladno ROHS-u | da |
| Min. temperatura za obradu | -40 °C |
| Temperatura za obradu, maks. | 80 °C |
| SPD sukladno IEC 61643-1 | class II |
| U skladu s EN 61643-11 | tip 2 |
| LPZ | 1→2 |
| Maksimalna odvodna struja (8/20 μs) | 40 kA |
| Vrijeme odziva | <25 ns |
| Maksimalni predosigurač | 125 A |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 80 °C |
| Dimenzija | 1000V DC |
| Serija proizvoda | PV-ÜSS |
Mogućnosti priključka
| Min. presjek krutog vodiča (jedno-/višežični) | 2,5 mm² |
|---|---|
| Maks. presjek krutog vodiča (jedno-/višežični) | 35 mm² |
Environmental Data
| Pakiranje bez plastike | da |
|---|
| CO2 otisak (GWP) od kolijevke do vrata | 0,9504 kg CO2e / 1 Komad |
|---|
