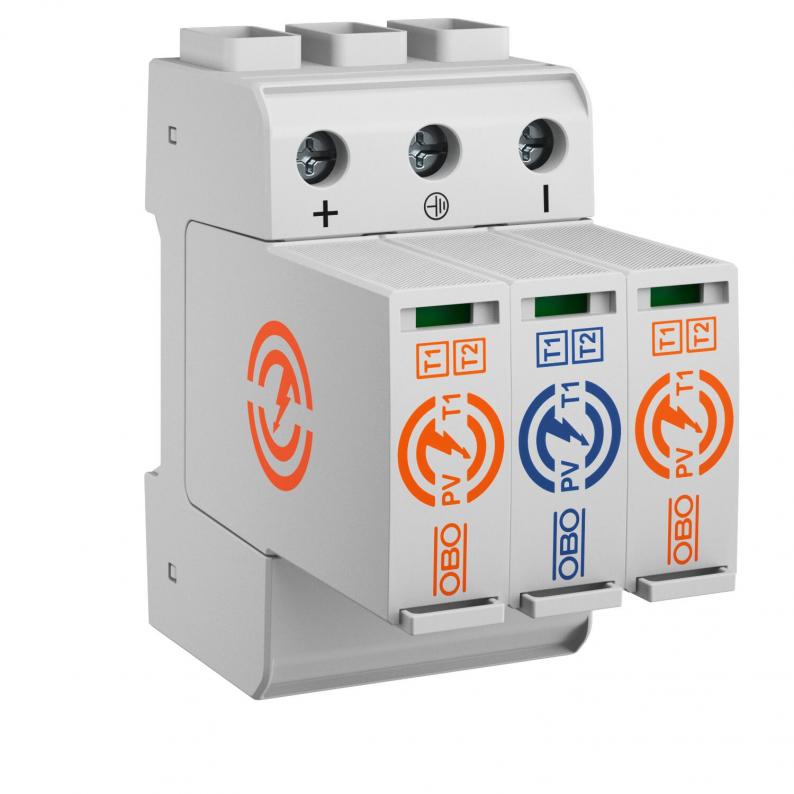

PV combination arrester 1,100 V
Type PV-T1+2-1100
|Item no. 5094250
|EAN 4012197503970
Item no. / Type
5094250 / PV-T1+2-1100
Stupanj zaštite
IP20
Broj polova
3
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Combination arrester, type 1+2, for PV systems
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 6.25 kA (10/350) and 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 6.25 kA (10/350) and 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings
Technical data

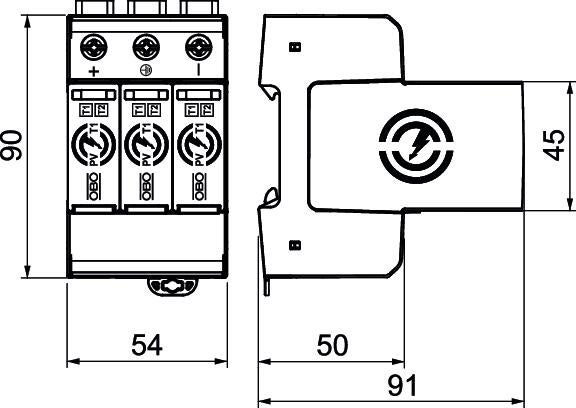

Dimenzije
| Duljina | 91 mm |
|---|---|
| Širina | 54 mm |
| Visina | 95 mm |
Tehnički podaci
| Broj polova | 3 |
|---|---|
| Oblik mreže | DC |
| Signalizacija na uređaju | optički |
| Stupanj zaštite | IP20 |
| Nazivna odvodna struja (8/20 µs) [L-N] | 30 kA |
| Struja munje (10/350) [ukupno] | 12,5 kA |
| Daljinska signalizacija | ne |
| Maks. FN napon | 1100 V |
| Integrirani predosigurač | ne |
| Struja munje (10/350 μs) | 6,25 kA |
| Najviši trajni napon DC | 1100 V |
| Nazivna odvodna struja (8/20 µs) | 30 kA |
| Broj polova | sve |
| Način montaže | Montažni profil 35 mm |
| Prikladno za vanjsku primjenu | ne |
| Maksimalni predosigurač | 160 |
| Signalna sklopka AC | 250 V; 1,0 A / 125 V; 1,0 A |
| Signalna sklopka DC | 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A |
| Izvedba | 3-polan za fotonaponske sustave |
| Sustav uzemljenja DC | da |
| Sustav uzemljenja IT | ne |
| Sustav uzemljenja TN | ne |
| Sustav uzemljenja TN-C | ne |
| Sustav uzemljenja TN-C-S | ne |
| Sustav uzemljenja TN-S | ne |
| Sustav uzemljenja TT | ne |
| Sustav uzemljenja ostalo | ne |
| Nazivna struja opterećenja (ulazna/izlazna stezaljka) | 50 A |
| Zaokretni moment | 4,5 Nm |
| SPD sukladno IEC 61643-1 | class I+II |
| U skladu s EN 61643-11 | tip 1+2 |
| LPZ | 0→2 |
| Maksimalna odvodna struja (8/20 μs) | 40 kA |
| Vrijeme odziva | <25 ns |
| Maksimalni predosigurač | 160 A |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 85 °C |
| Dimenzija | 1100V DC |
| Maks. vlažnost zraka | 95 % |
| Min. vlažnost zraka | 5 % |
Mogućnosti priključka
| Min. presjek fleksibilnog vodiča (finožični) | 1,5 mm² |
|---|---|
| Maks. presjek fleksibilnog vodiča (finožični) | 25 mm² |
| Daljinska dojava (FM) | Izmjenjivač |
| Nazivna odvodna struja (8/20 μs) [ukupno] | 50 kA |
| Min. presjek fleksibilnog vodiča (finožični) | 16 AWG |
| Maks. presjek fleksibilnog vodiča (finožični) | 4 AWG |
| Min. presjek krutog vodiča (jedno-/višežični) | 1,5 mm² |
| Maks. presjek krutog vodiča (jedno-/višežični) | 35 mm² |
| Min. presjek krutog vodiča (jedno-/višežični) | 16 AWG |
| Maks. presjek krutog vodiča (jedno-/višežični) | 2 AWG |
