Podžbukna razvodna kutija 100

Type UV 100 K

Item no. 2003118

EAN 4012195023715

Podatkovni list (PDF)

REACH Izjava o sukladnosti (PDF)

RoHS Izjava o sukladnosti (PDF)

Izjava o sukladnosti (PDF)

Show all variants

Item no. / Type

2003118 / UV 100 K

Visina

45 mm

Broj ulaza

Smallest selling unit: 50 Komada

Komada

Description

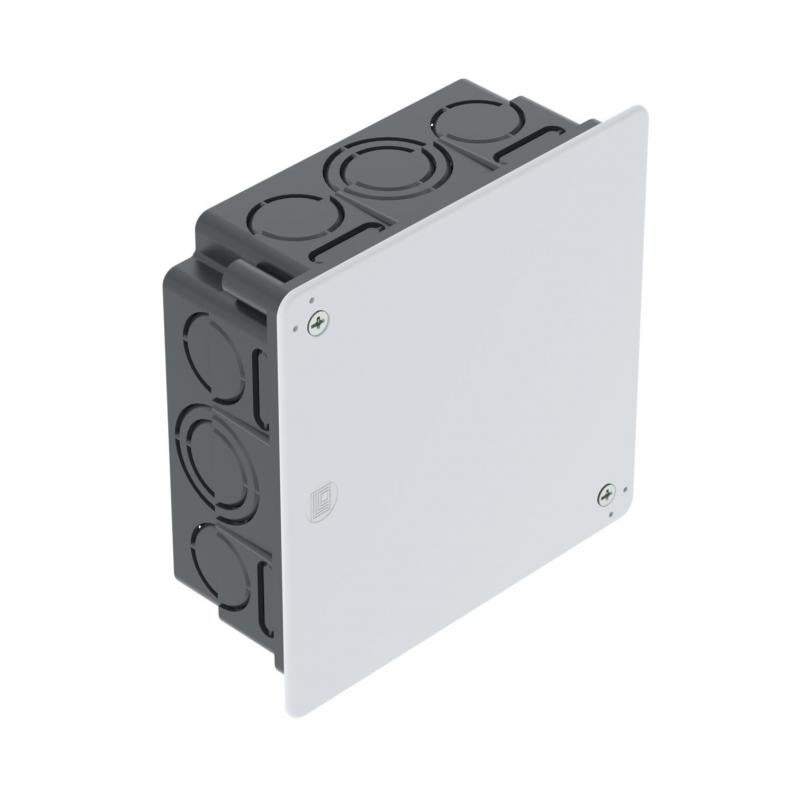

Podžbukna razvodna kutija, dubina ugradnje najmanje 45 mm. S poklopcem i vijcima (15 mm). Ravni rub poklopca, hrapava površina poklopca.

• 4 kombinirana ulaza za cijevi Ø 28,5 i 21,5 mm
• 8 ulaza Ø 21,5 mm
• 8 ulaza za plosnate vodiče
• 4 kombinirana ulaza za cijevi Ø 28,5 i 21,5 mm u podu
• 8 ulaza za plosnate vodiče na dnu kutije

Technical data

Dimenzije

Duljina	100 mm
Širina	100 mm
Visina	45 mm
Mjera L	107 mm
Mjera A	130 mm
Mjera B	114 mm
Mjera H	45 mm

Tehnički podaci

Vrsta uvoda	NYM vodovi, podatkovni kabeli i savitljive rebraste cijevi
otporno na udarce	ne
Min. visina poda	47 mm
bez halogena	ne
Broj ulaza	32
Uvođenje odostraga	ne
Stupanj zaštite	IP20
Mogućnost plombiranja	ne
Očuvanje funkcije	bez
Vrsta provoda kućišta	utisnuti otvori
Sa zakriljenjem	ne
S vijcima	ne
Zrakonepropusno	ne
Uz krilcima za pričvr.	ne
Potpornji	bez
Min. nazivni presjek	6 mm²
Oblik	kvadratno
Oprema	bez
Poklopac	neprozirno
Pričvršćenje poklopca	navijano
Sukladno ROHS-u	da
vatrootporan	prema VDE 0471/DIN 695 dio 2-1, temperatura ispitivanja 650°C
Dimenzija	100x100x45
Materijal	Polistirol
Boja	crno
Nazivni napon	400 V
Serija proizvoda	Serija WIN

Environmental Data

CO2 otisak (GWP) od kolijevke do vrata	0,2339 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	0,2339 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Komad
Declared Unit Quantity (LCA)	1
