Odvodnik struje munje MC-C-NPE
Type MC-C-NPE-440
|Item no. 5096920
|EAN 4012197431860
Item no. / Type
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Odvodnik struje munje tip 1+2
• Razina zaštite < 2,5 kV
• Izjednačenje potencijala zaštite od udara munje prema normi VDE 0185-305 (IEC 62305)
• Kapacitet odvodnje struje munje ukupno 100 kA (10/350)
• Sposobnost brisanja popratne struje Ifi 100 A
• ispunjava zahtjeve norme VDE-AR-N 4100 za upotrebu u području prije brojila
• Varijanta FS ima izmjenični kontakt bez potencijala za daljinsku signalizaciju
Primjena: bez iznimke za mrežne sustave 400/690 V i za klase zaštite od munje od I do IV.
* Komplet= Uložak i podnožje
• Razina zaštite < 2,5 kV
• Izjednačenje potencijala zaštite od udara munje prema normi VDE 0185-305 (IEC 62305)
• Kapacitet odvodnje struje munje ukupno 100 kA (10/350)
• Sposobnost brisanja popratne struje Ifi 100 A
• ispunjava zahtjeve norme VDE-AR-N 4100 za upotrebu u području prije brojila
• Varijanta FS ima izmjenični kontakt bez potencijala za daljinsku signalizaciju
Primjena: bez iznimke za mrežne sustave 400/690 V i za klase zaštite od munje od I do IV.
* Komplet= Uložak i podnožje
Technical data

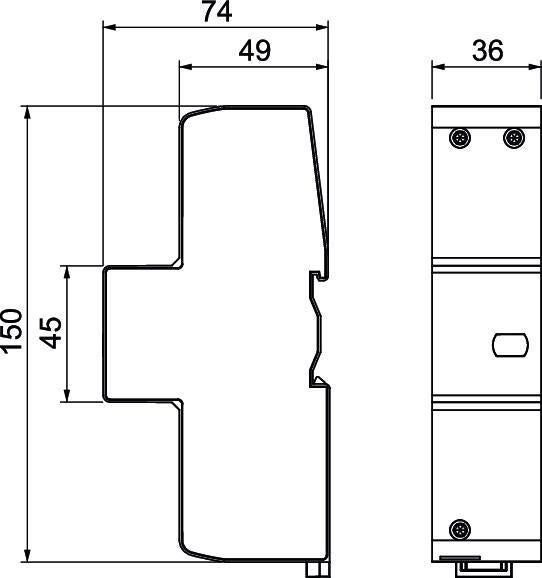

Dimenzije
| Duljina | 150 mm |
|---|---|
| Širina | 36 mm |
| Visina | 74,5 mm |
Tehnički podaci
| Otvoreni | ne |
|---|---|
| Signalizacija na uređaju | optički |
| Stupanj zaštite | IP20 |
| Najviši trajni napon (N-PE) | 440 V |
| Nazivna odvodna struja (8/20 µs) [L-N] | 100 kA |
| Ispitni razred tipa 1 | da |
| Daljinska signalizacija | ne |
| Nazivni napon AC (50 / 60 Hz) | 400 V |
| Integrirani predosigurač | ne |
| Struja munje (10/350 μs) | 100 kA |
| Najviši trajni napon AC | 440 V |
| Nazivna odvodna struja (8/20 µs) | 100 kA |
| Broj polova | N/PE |
| Način montaže | Montažni profil 35 mm |
| Prikladno za vanjsku primjenu | ne |
| TOV-napon [N-PE] - withstand mode - 200 s | 1200 V |
| Sustav uzemljenja DC | ne |
| Sustav uzemljenja IT | ne |
| Sustav uzemljenja TN | da |
| Sustav uzemljenja TN-C | da |
| Sustav uzemljenja TN-C-S | da |
| Sustav uzemljenja TN-S | da |
| Sustav uzemljenja TT | da |
| Sustav uzemljenja ostalo | ne |
| Sukladno ROHS-u | da |
| Min. temperatura za obradu | -40 °C |
| Temperatura za obradu, maks. | 80 °C |
| SPD sukladno IEC 61643-1 | class I+II |
| U skladu s EN 61643-11 | tip 1+2 |
| Prigušenje slijedne struje (eff) [N-PE] | 0,1 kA |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 80 °C |
| Dimenzija | 440V |
| Boja | plava |
| Maks. vlažnost zraka | 95 % |
| Min. vlažnost zraka | 5 % |
Mogućnosti priključka
| Min. presjek fleksibilnog vodiča (finožični) | 6 mm² |
|---|---|
| Maks. presjek fleksibilnog vodiča (finožični) | 25 mm² |
| Min. presjek fleksibilnog vodiča (finožični) | 10 AWG |
| Maks. presjek fleksibilnog vodiča (finožični) | 3 AWG |
| Min. presjek krutog vodiča (jedno-/višežični) | 6 mm² |
| Maks. presjek krutog vodiča (jedno-/višežični) | 35 mm² |
| Min. presjek krutog vodiča (jedno-/višežični) | 10 AWG |
| Maks. presjek krutog vodiča (jedno-/višežični) | 2 AWG |
Environmental Data
| Pakiranje u potpunosti od recikliranog kartona | da |
|---|---|
| Pakiranje bez plastike | da |
| CO2 otisak (GWP) od kolijevke do vrata | 0,7321 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,7321 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-27T00:00:00.000+0200 |
| Declared Unit (LCA) | Komad |
| Declared Unit Quantity (LCA) | 1 |
