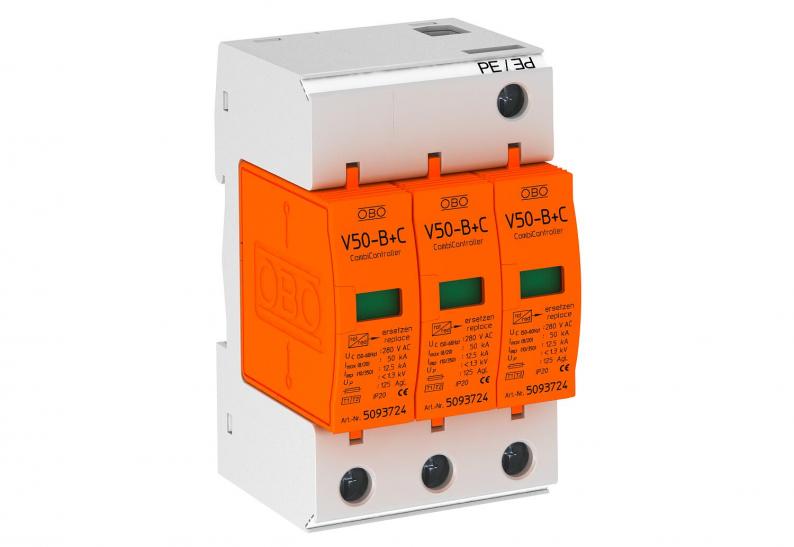

Odvodnik struje munje i prenapona, 3-polni
Type V50-B+C 3-280
|Item no. 5093627
|EAN 4012195361893
Item no. / Type
5093627 / V50-B+C 3-280
Stupanj zaštite
IP20
Najviši trajni napon AC
280 V
Broj polova
3
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Kombinirani odvodnik struje munje i prenapona tip 1+2 prema HRN EN 61643-11.• Za izjednačenje potencijala zaštite od udara munje prema VDE 0185-305 (IEC 62305)
• Visoki kapacitet odvodnje struje munje 12,5 kA (10/350) po polu
• Za TN-C sustave
• S Multibase podnožjem s višestrukim stezaljkama
• Kompletna jedinica sastoji se od uloška i podnožja
• Odvodnik s termičkim osiguračem
• S optičkim indikatorom funkcije
• Razina zaštite <1,3 kV
• Oklopljen cink oksid varistorski odvodnik za primjenu u uobičajenim razvodnim ormarima
• Označeni priključci
Primjena: izjednačenje potencijala zaštite od udara munje kod građevina i sa vanjskom zaštitom od udara munje razred III i IV te u uobičajnim razvodnim ormarima.
* Komplet= Uložak i podnožje
• Visoki kapacitet odvodnje struje munje 12,5 kA (10/350) po polu
• Za TN-C sustave
• S Multibase podnožjem s višestrukim stezaljkama
• Kompletna jedinica sastoji se od uloška i podnožja
• Odvodnik s termičkim osiguračem
• S optičkim indikatorom funkcije
• Razina zaštite <1,3 kV
• Oklopljen cink oksid varistorski odvodnik za primjenu u uobičajenim razvodnim ormarima
• Označeni priključci
Primjena: izjednačenje potencijala zaštite od udara munje kod građevina i sa vanjskom zaštitom od udara munje razred III i IV te u uobičajnim razvodnim ormarima.
* Komplet= Uložak i podnožje
Technical data
Tehnički podaci
| Broj polova | 3 |
|---|---|
| Oblik mreže | TN-C |
| Otvoreni | ne |
| Signalizacija na uređaju | optički |
| Stupanj zaštite | IP20 |
| Nazivna odvodna struja (8/20 µs) [L-N] | 30 kA |
| Struja munje (10/350) [ukupno] | 37,5 kA |
| Daljinska signalizacija | ne |
| Nazivni napon AC (50 / 60 Hz) | 230 V |
| Integrirani predosigurač | ne |
| Struja munje (10/350 μs) | 12,5 kA |
| Razina zaštite [L-N] | ≤1,3 |
| Najviši trajni napon AC | 280 V |
| Nazivna odvodna struja (8/20 µs) | 30 kA |
| Broj polova | 3 |
| Način montaže | Montažni profil 35 mm |
| Maksimalni predosigurač | 125 |
| Izvedba | 3-polan |
| Sustav uzemljenja DC | ne |
| Sustav uzemljenja IT | ne |
| Sustav uzemljenja TN | da |
| Sustav uzemljenja TN-C | da |
| Sustav uzemljenja TN-C-S | ne |
| Sustav uzemljenja TN-S | ne |
| Sustav uzemljenja TT | ne |
| Sustav uzemljenja ostalo | ne |
| Min. temperatura za obradu | -40 °C |
| Temperatura za obradu, maks. | 80 °C |
| SPD sukladno IEC 61643-1 | class I+II |
| U skladu s EN 61643-11 | tip 1+2 |
| LPZ | 0→2 |
| Maksimalna odvodna struja (8/20 μs) | 50 kA |
| Vrijeme odziva | <25 ns |
| Maksimalni predosigurač | 125 A |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 80 °C |
| Dimenzija | 280V |
Mogućnosti priključka
| Nazivna odvodna struja (8/20 μs) [ukupno] | 90 kA |
|---|---|
| Min. presjek krutog vodiča (jedno-/višežični) | 2,5 mm² |
| Maks. presjek krutog vodiča (jedno-/višežični) | 35 mm² |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 1,2379 kg CO2e / 1 Komad |
|---|
