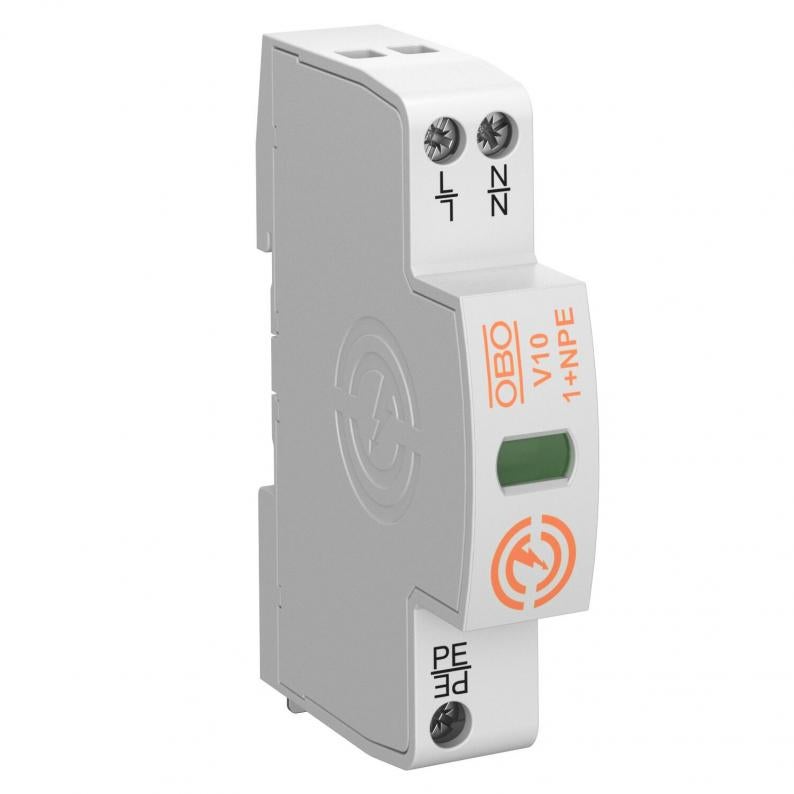

Odvodnik prenapona V10 Compact

Type V10-1+NPE

Item no. 5093395

EAN 4012197444396

undefined

Izjava o sukladnosti (PDF)

undefined

Show all variants

Item no. / Type

5093395 / V10-1+NPE

Stupanj zaštite

IP20

Najviši trajni napon AC

255 V

Broj polova

Smallest selling unit: 1 Komada

Komada

Description

Zaštita od prenapona kompaktne izvedbe tip 2+3

• Za izjednačenje potencijala zaštite od prenapona sukladno VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvodnje do 20 kA (8/20) ukupno
• Visokoučinkovita varistor tehnologija
• Uklj. termički i dinamički osigurač i optički prikaz funkcije

Primjena: poddistribucija, etažna distribucija, zaštita uređaja

Technical data

Tehnički podaci

Broj polova	2
Oblik mreže	svi
Signalizacija na uređaju	optički
Stupanj zaštite	IP20
Nazivna odvodna struja (8/20 µs) [L-N]	10 kA
Nazivna odvodna struja (8/20 µs) [N-PE]	10 kA
Izvedba testirana na eksplozije	ne
Ispitni razred tipa 1	ne
Daljinska signalizacija	ne
Ispitni razred tipa 2	da
Ispitni razred tipa 3	da
Nazivni napon AC (50 / 60 Hz)	230 V
Integrirani predosigurač	ne
Razina zaštite [L-N]	≤1,1
Najviši trajni napon AC	255 V
Broj polova	1+N/PE
Način montaže	Montažni profil 35 mm
Prikladno za vanjsku primjenu	ne
Maksimalni predosigurač	63 A gG
Sustav uzemljenja TN	da
Sustav uzemljenja TN-C-S	da
Sustav uzemljenja TN-S	da
Sustav uzemljenja TT	da
Min. temperatura za obradu	-40 °C
Temperatura za obradu, maks.	70 °C
Zaokretni moment	2 Nm
SPD sukladno IEC 61643-1	class II+III
U skladu s EN 61643-11	tip 2+3
LPZ	1→3
Maksimalna odvodna struja (8/20 μs)	20 kA
Prigušenje slijedne struje (eff) [N-PE]	0,1 kA
Vrijeme odziva	<25 ns
Maksimalni predosigurač	63 A
Temperaturno područje korištenja, min.	-40 °C
Temperaturno područje korištenja, maks.	70 °C
Dimenzija	255V
Maks. vlažnost zraka	95 %
Min. vlažnost zraka	5 %

Mogućnosti priključka

Min. presjek fleksibilnog vodiča (finožični)	2,5 mm²
Maks. presjek fleksibilnog vodiča (finožični)	10 mm²
Nazivna odvodna struja (8/20 μs) [ukupno]	20 kA
Min. presjek fleksibilnog vodiča (finožični)	13 AWG
Maks. presjek fleksibilnog vodiča (finožični)	8 AWG
Min. presjek krutog vodiča (jedno-/višežični)	2,5 mm²
Maks. presjek krutog vodiča (jedno-/višežični)	10 mm²
Min. presjek krutog vodiča (jedno-/višežični)	13 AWG
Maks. presjek krutog vodiča (jedno-/višežični)	8 AWG

page.product.environmentalData.environmentalData

CO2 otisak (GWP) od kolijevke do vrata	1,7031 kg CO2e / 1 Komad
