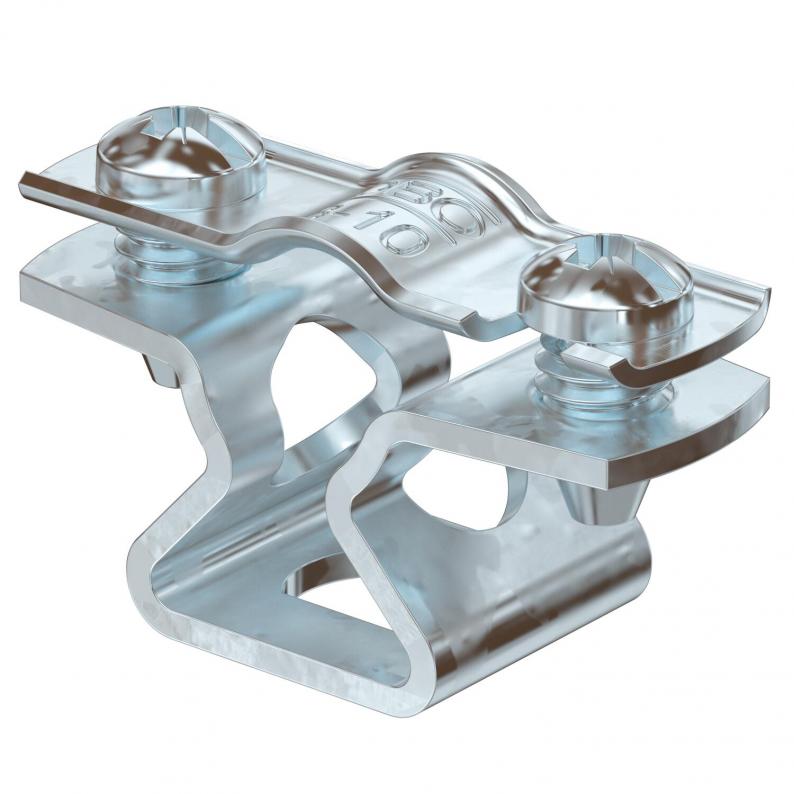

Odstojna obujmica 733 FT
Type ASL 733 10 FT
|Item no. 1362704
|EAN 4012196599875
Item no. / Type
Debljina materijala
Područje zatezanja D min.
Područje zatezanja D maks.
Smallest selling unit: 25 Komada
25Komada
Komada
Description
Obujmica za montažu cijevi i kabela na zid, strop i pod. Sa samoosiguravajućim gornjim dijelom. Obujmica se pričvršćuje preko otvora.
Odobreno za održavanje funkcionalnosti prema DIN 4102 dio 12, klase održanja funkcionalnosti E 30 do E 90.
Odobreno za održavanje funkcionalnosti prema DIN 4102 dio 12, klase održanja funkcionalnosti E 30 do E 90.
Technical data
Tehnički podaci
| Očuvanje funkcije | da |
|---|---|
| Debljina materijala | 1,5 mm |
| za promjer | 8 - 10 |
| bez halogena | da |
| Otporne na UV zračenje | da |
| Omotan plastikom | ne |
| Broj kablova/cijevi | 1 |
| Razmak od zida | da |
| Izvedba | zatvorena |
| Vrsta pričvršćivanja | Rupa s navojem |
| Područje zatezanja D min. | 8 mm |
| Područje zatezanja D maks. | 10 mm |
| Dimenzija | 8-10mm |
| Površina | vruće pocinčano |
| Materijal | Čelik |

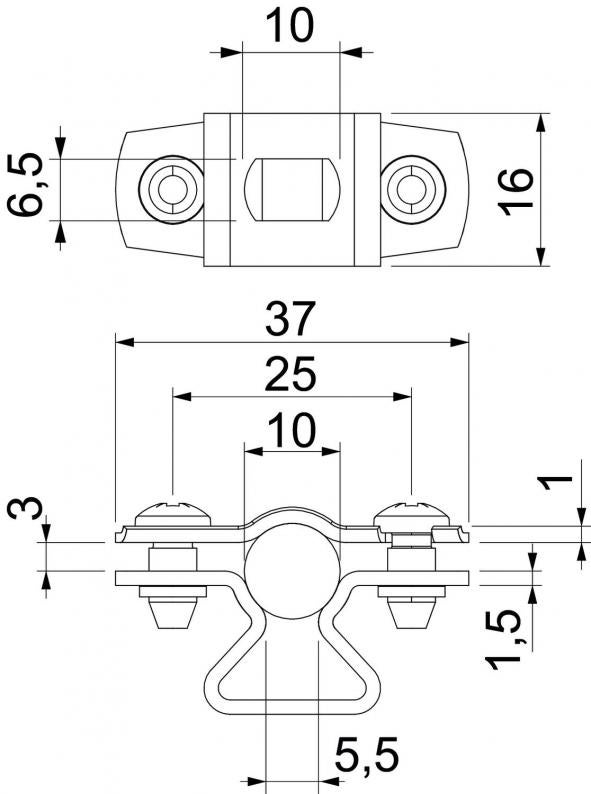

Dimenzije
| Mjera L | 10 mm |
|---|---|
| Mjera A | 37 mm |
| Mjera B | 25 mm |
| Mjera d maks. | 10 mm |
| Mjera d min. | 8 mm |
| Mjera b | 16 mm |
| Mjera x | 3 mm |
| Mjera s | 5,5 mm |
| Mjera t1 (mm) | 1 mm |
| Mjera t2 (mm) | 1,5 mm |
| Mjera D | 10 mm |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 0,0623 kg CO2e / 1 Komad |
|---|
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (4)
Izjave (4)
Certifikati (5)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Variants
Type
Debljina materijala
Područje zatezanja D min.
Područje zatezanja D maks.
Površina
Materijal
Item no.
ASL 733 10 FT
1,5
8
10
vruće pocinčano
Čelik
1362704
ASL 733 12 FT
1,5
10
12
vruće pocinčano
Čelik
1362706
ASL 733 14 FT
1,5
12
14
vruće pocinčano
Čelik
1362708
ASL 733 17 FT
1,5
14
17
vruće pocinčano
Čelik
1362712
ASL 733 20 FT
1,5
17
20
vruće pocinčano
Čelik
1362714
ASL 733 25 FT
1,5
20
25
vruće pocinčano
Čelik
1362718
ASL 733 30 FT
1,5
25
30
vruće pocinčano
Čelik
1362722
ASL 733 36 FT
1,5
30
36
vruće pocinčano
Čelik
1362726
ASL 733 44 FT
1,5
36
44
vruće pocinčano
Čelik
1362730
ASL 733 53 FT
1,5
44
53
vruće pocinčano
Čelik
1362734
ASL 733 63 FT
1,5
53
63
vruće pocinčano
Čelik
1362738
