Odstojna obujmica 733 A4
Type ASL 733 10 A4
|Item no. 1362904
|EAN 4012196600250
Item no. / Type
Debljina materijala
Područje zatezanja D min.
Područje zatezanja D maks.
Smallest selling unit: 25 Komada
25Komada
Komada
Description

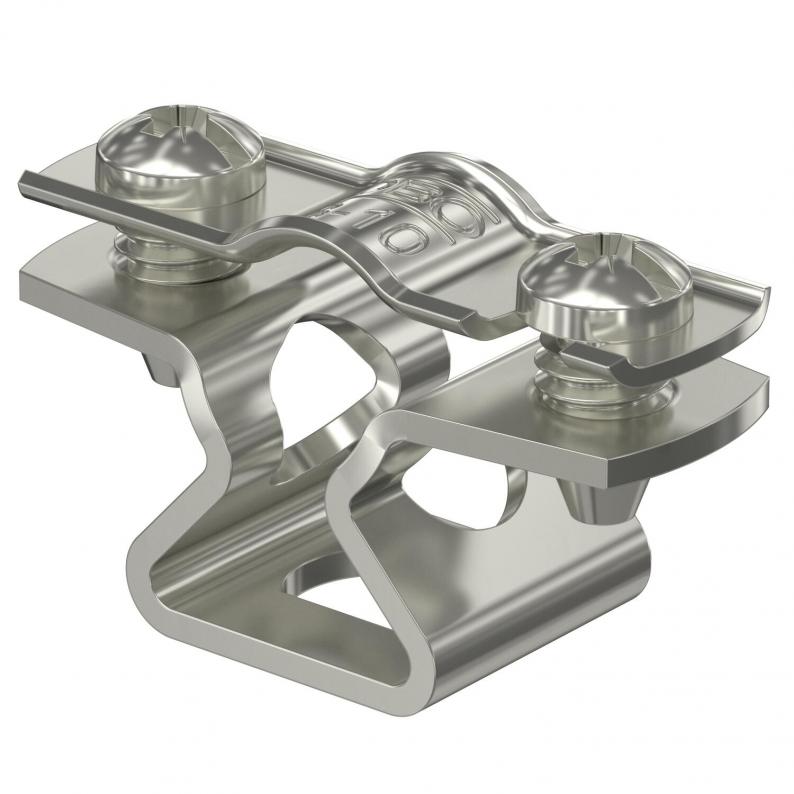

Obujmica za montažu cijevi i kabela na zid, strop i pod. Sa samoosiguravajućim gornjim dijelom. Obujmica se pričvršćuje preko otvora.
Odobreno za održavanje funkcionalnosti prema DIN 4102 dio 12, klase održanja funkcionalnosti E 30 do E 90.
Odobreno za održavanje funkcionalnosti prema DIN 4102 dio 12, klase održanja funkcionalnosti E 30 do E 90.
Technical data
Tehnički podaci
| Očuvanje funkcije | da |
|---|---|
| Debljina materijala | 1,5 mm |
| za promjer | 8 - 10 |
| bez halogena | da |
| Otporne na UV zračenje | da |
| Omotan plastikom | ne |
| Broj kablova/cijevi | 1 |
| Razmak od zida | da |
| Izvedba | zatvorena |
| Vrsta pričvršćivanja | Rupa s navojem |
| Područje zatezanja D min. | 8 mm |
| Područje zatezanja D maks. | 10 mm |
| Dimenzija | 8-10mm |
| Materijal | nehrđajući čelik 1.4571 |

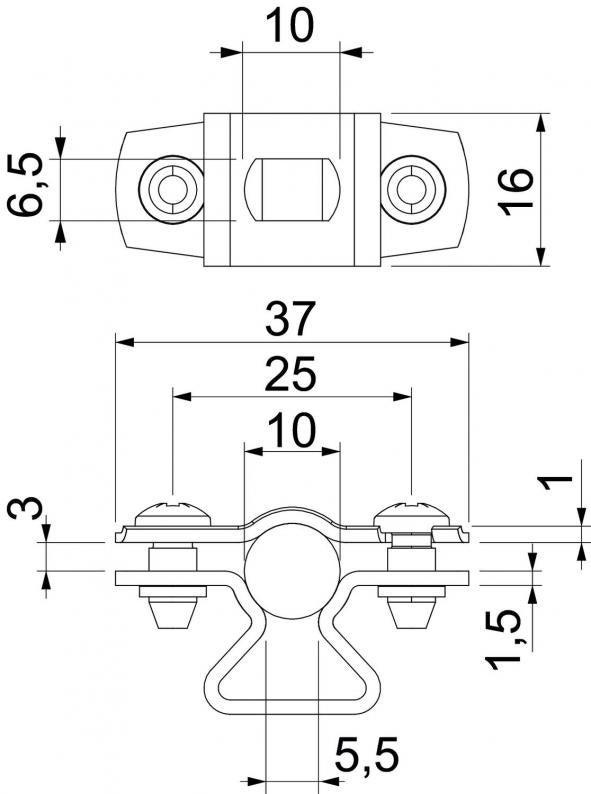

Dimenzije
| Mjera L | 10 mm |
|---|---|
| Mjera A | 37 mm |
| Mjera B | 25 mm |
| Mjera d maks. | 10 mm |
| Mjera d min. | 8 mm |
| Mjera b | 16 mm |
| Mjera x | 3 mm |
| Mjera s | 5,5 mm |
| Mjera t1 (mm) | 1 mm |
| Mjera t2 (mm) | 1,5 mm |
| Mjera D | 10 mm |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 0,0617 kg CO2e / 1 Komad |
|---|
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (5)
Izjave (4)
Certifikati (5)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Variants
Type
Debljina materijala
Područje zatezanja D min.
Područje zatezanja D maks.
Materijal
Item no.
ASL 733 10 A4
1,5
8
10
nehrđajući čelik 1.4571
1362904
ASL 733 12 A4
1,5
10
12
nehrđajući čelik 1.4571
1362906
ASL 733 14 A4
1,5
12
14
nehrđajući čelik 1.4571
1362908
ASL 733 17 A4
1,5
14
17
nehrđajući čelik 1.4571
1362912
ASL 733 20 A4
1,5
17
20
nehrđajući čelik 1.4571
1362914
ASL 733 25 A4
1,5
20
25
nehrđajući čelik 1.4571
1362918
ASL 733 30 A4
1,5
25
30
nehrđajući čelik 1.4571
1362922
ASL 733 36 A4
1,5
30
36
nehrđajući čelik 1.4571
1362926
ASL 733 44 A4
1,5
36
44
nehrđajući čelik 1.4571
1362930
ASL 733 53 A4
1,5
44
53
nehrđajući čelik 1.4571
1362934
ASL 733 63 A4
1,5
53
63
nehrđajući čelik 1.4571
1362938
