Odstojna obujmica 732 FT
Type ASG 732 7 FT
|Item no. 1362356
|EAN 4012196599349
Item no. / Type
Debljina materijala
Područje zatezanja D min.
Područje zatezanja D maks.
Smallest selling unit: 25 Komada
25Komada
Komada
Description

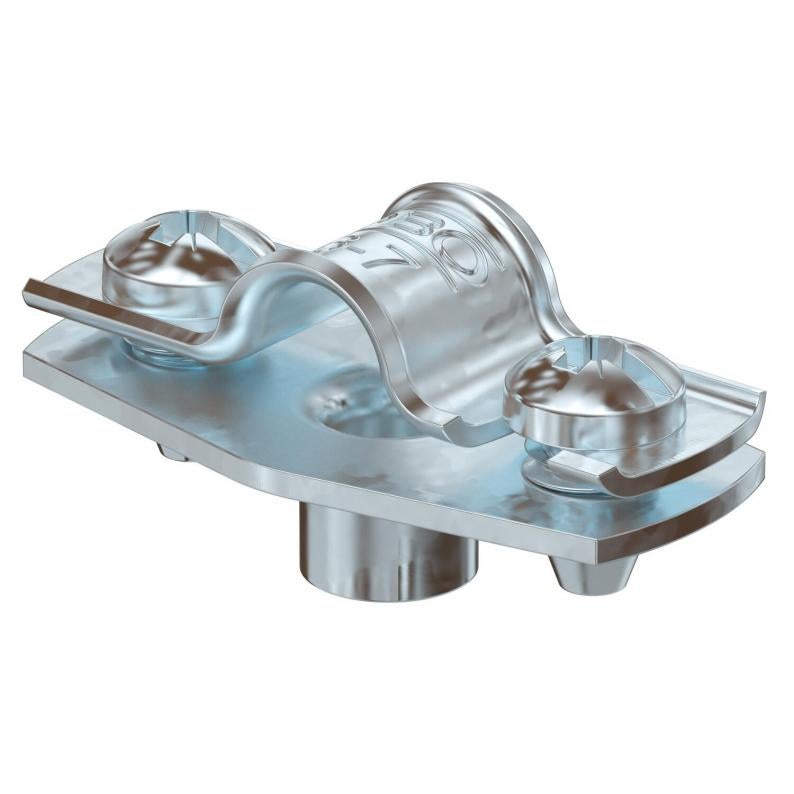

Obujmica za montažu cijevi i kabela na zid, strop i pod. Sa samoosiguravajućim gornjim dijelom. Obujmica se pričvršćuje preko unutarnjeg navoja. Obujmice s površinskom obradom G i FT, od veličine 20, prikladne su za montažu s uređajem za zabijanje čavala ili zakovica.
Odobreno za održavanje funkcionalnosti prema DIN 4102 dio 12, klase održanja funkcionalnosti E 30 do E 90.
Odobreno za održavanje funkcionalnosti prema DIN 4102 dio 12, klase održanja funkcionalnosti E 30 do E 90.
Technical data
Tehnički podaci
| Očuvanje funkcije | da |
|---|---|
| Debljina materijala | 1,25 mm |
| za promjer | 6 - 7 |
| bez halogena | da |
| Otporne na UV zračenje | da |
| Omotan plastikom | ne |
| Broj kablova/cijevi | 1 |
| Razmak od zida | da |
| Izvedba | zatvorena |
| Vrsta pričvršćivanja | Navojni priključak |
| Područje zatezanja D min. | 6 mm |
| Područje zatezanja D maks. | 7 mm |
| Dimenzija | 6-7mm |
| Površina | vruće pocinčano |
| Materijal | Čelik |
Dimenzije
| Mjera A | 35 mm |
|---|---|
| Mjera B | 23 mm |
| Mjera d maks. | 7 mm |
| Mjera d min. | 6 mm |
| Mjera H1 | 6,5 mm |
| Mjera b | 18 mm |
| Mjera x | 1,5 mm |
| Mjera t1 (mm) | 1 mm |
| Mjera t2 (mm) | 1,25 mm |
| Mjera D | 7 mm |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 0,05 kg CO2e / 1 Komad |
|---|
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (4)
Izjave (4)
Certifikati (5)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Variants
Type
Debljina materijala
Područje zatezanja D min.
Područje zatezanja D maks.
Površina
Materijal
Item no.
ASG 732 6 FT
1,25
5
6
vruće pocinčano
Čelik
1362354
ASG 732 7 FT
1,25
6
7
vruće pocinčano
Čelik
1362356
ASG 732 8 FT
1,25
7
8
vruće pocinčano
Čelik
1362358
ASG 732 10 FT
1,25
8
10
vruće pocinčano
Čelik
1362360
ASG 732 12 FT
1,25
10
12
vruće pocinčano
Čelik
1362362
ASG 732 14 FT
1,25
12
14
vruće pocinčano
Čelik
1362364
ASG 732 17 FT
1,25
14
17
vruće pocinčano
Čelik
1362367
ASG 732 20 FT
1,25
17
20
vruće pocinčano
Čelik
1362369
ASG 732 25 FT
1,25
20
25
vruće pocinčano
Čelik
1362372
ASG 732 30 FT
1,5
25
30
vruće pocinčano
Čelik
1362374
ASG 732 36 FT
1,5
30
36
vruće pocinčano
Čelik
1362378
ASG 732 44 FT
1,5
36
44
vruće pocinčano
Čelik
1362382
ASG 732 53 FT
1,5
44
53
vruće pocinčano
Čelik
1362386
ASG 732 63 FT
1,5
53
63
vruće pocinčano
Čelik
1362389
