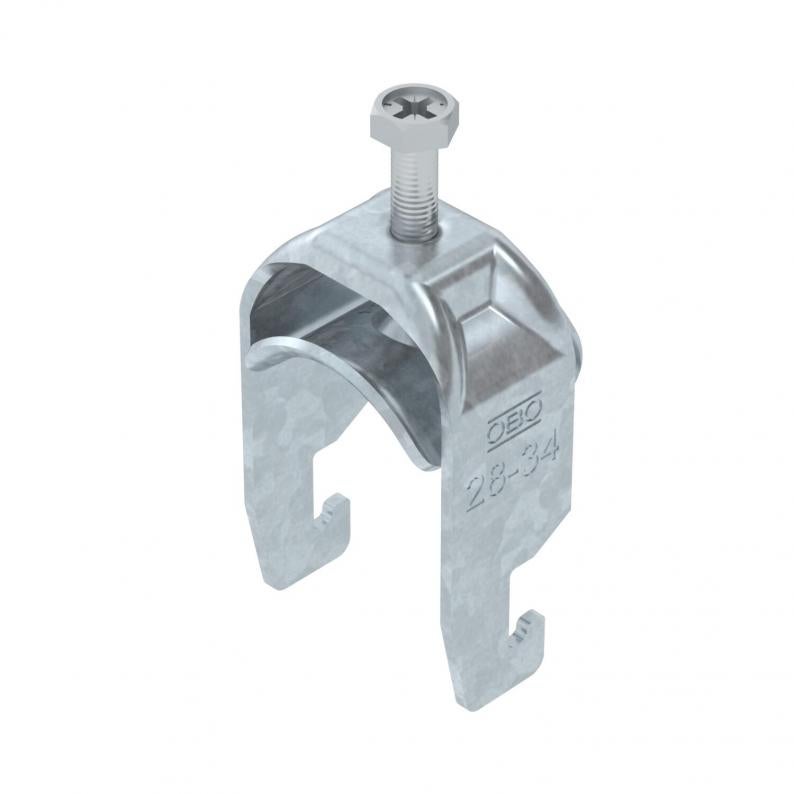

Obujmica tip 2056, U-kopča 1-struka s metalnom pričvrsnom pločicom FT

Type BS-U1-M-34 FT

Item no. 1186529

EAN 4012196849956

Podatkovni list (PDF)

undefined

Izjava o sukladnosti (PDF)

Show all variants

Item no. / Type

1186529 / BS-U1-M-34 FT

Maks. Zakretni moment

3 Nm

Područje zatezanja D min.

28 mm

Područje zatezanja D maks.

34 mm

Smallest selling unit: 100 Komada

Komada

Description

Obujmica s U-kopčom, metalna pričvrsna pločica sa zaobljenim rubovima za zaštitu kabela. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 18 - 22 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba dodatne pričvrsne pločice.

Technical data

Dimenzije

Duljina	22,5 mm
Širina	39 mm
Visina	64 mm
Mjera L	34 mm
Mjera A	22,5 mm
Mjera B	39 mm
Mjera H	64 mm
Mjera t	2 mm
Mjera C	34 mm
Mjera G (mm)	M6

Tehnički podaci

Očuvanje funkcije	da
Debljina lima	2 mm
za min. promjere cijevi	28 mm
za maks. promjere cijevi	34 mm
Širina utora	10 mm
za montažni profil sa širinom proreza (s intervalom) min.	18 mm
za montažni profil sa širinom proreza (s intervalom) maks.	22 mm
bez halogena	da
Navoj	M6
S metalnom pločicom	da
Dužina vanjske mjere	34 mm
Broj kablova/cijevi	1
Dodatak površine	F vruće pocinčano
Dodatak materijala	Čelik
Maks. Zakretni moment	3 Nm
Način montaže	Montažni profil
Područje zatezanja D min.	28 mm
Područje zatezanja D maks.	34 mm
Dimenzija	28-34mm
Površina	vruće pocinčano
Materijal	Čelik
Sa nasuprotnom pločicom	ne
Materijal kade	Čelik

page.product.environmentalData.environmentalData

CO2 otisak (GWP) od kolijevke do vrata	0,1597 kg CO2e / 1 Komad
